Bleskozvod rodinného domu s plochou strechou, vytvorenie zemniacej sústavy pomocou hĺbkových zemničov DEHN.
Nová Dedinka
3
Počet zemničov
110
Zastavaná plocha

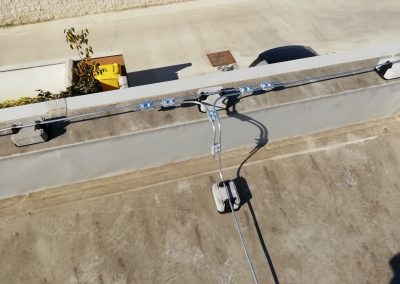

Bleskozvod na plochej streche
Celý bleskozvod bol navrhnutý po povrchu na podperách vedenia. Zberná, zachytávacia sústava je zostrojená drôtom AlMgSi na podperách vedenia pre plochú strechu a to PV 21 betón/plast. Pre komín je vytvorený ochranný priestor s použitím zachytávacej tyče 3m.
Zvody po povrchu
Zvody sú vedené po povrchu na podperách vedenia PV01 do zateplenia. Zvody prepájajú zachytávaciu časť bleskozvodu s uzemňovacou sústavou. Spojenie zvodu s uzemňovacou sústavou je cez skúšobnú svorku SZ, ktorá slúži aj na ďalšie revízie a merania bleskozvodu.

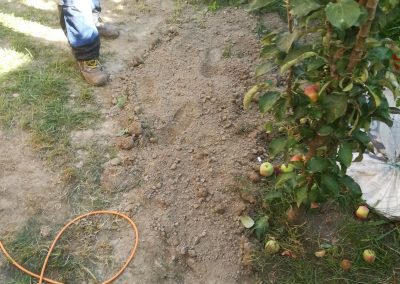

Zemniaca sústava – hĺbkové zemniče DEHN
Zemniaca sústava je strojená a to jednotlivými hĺbkovými zemničmi s použitím DEHN systému hĺbkových zemničov FeZn. Hĺbkové zmeniče boli natĺkané až do hĺbky 6m každý (4×1,5m 620 151), narážací hrot (1x narážací hrot 620 001), pripojovacia svorka (1x 620 015), ošetrené protikoróznou páskou (1x 556 125) a zasypané DEHNIT-om (25kg vrece 1x 573 000).
Prepäťová ochrana
Prepäťová ochrana nebola riešená, je v elektrickej inštalácii a je existujúca. Na toto riešenie však prepäťová ochrana nestačí je potrebný aj zvodič bleskozvých prúdov.
DEHN – líder a špecialista v oblasti bleskozvodov: https://www.dehn.cz/cs

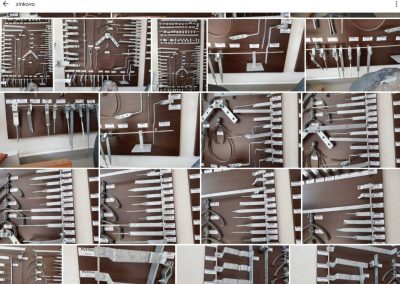

ZINKOVO – výrobca FeZn bleskozvodného materiálu: http://www.zinkovo.sk/bleskozvody/
