Výmena elektrických rozvodov v dome (70bj) – Sabinovská 9, BA [REALIZÁCIA]

Výmena elektrických rozvodov v dome

Sabinovská 9, Bratislava



70

Odberných miest



23

Rozvádzačov



1

HDS skrinky

Výmena elektrických rozvodov

Bytovka prešla kompletnou výmenou elektrických rozvodov, pri ktorej boli vymenené stúpacie vedenia (stupačky). Bytovka má celkovo dve stúpacie vedenia, a popri jednej z nich sú ešte vedené hlavné prívody pre dva výťahy. Hlavné rozvody, ako aj drôtovanie v rozvodniciach, boli prevedené bezhalonovými káblami s nízkou dymivosťou.

Prípojka pre bytový dom

Výmena elektrických rozvodov spočívala aj vo výmene hlavnej prípojky pre bytový dom a jej ochranu v priestoroch suterénu. Prípojný bod bytovky je HDS (hlavná domová skriňa) vedľa hlavného vchodu. Hlavný prívod na prízemí v rozvodnici je chránený zvodičom prepätia KIWA – Pom 3 LCF 75 280V/25kA – 81.130.

Revízia a projekt skutočného vyhotovenia

Výmena elektrických rozvodov v dome prebiehala na základe projektových podkladov. Všetky zmeny a dodatky boli zaznačené v realizačnom projekte elektrickej inštalácie. Na záver bola vykonaná východzia revízna správa, ktorá slúžila aj pre ZSE na zmenu hlavných ističov pred elektromermi.

KIWA zvodiče prepätia: http://www.kiwa.sk/

bytovka Sabinovská 9 Bratislava pohľad z vonku

Sabinovská 9, Bratislava – rekonštrukcia elektro

Výmena elektrických rozvodov v dome.

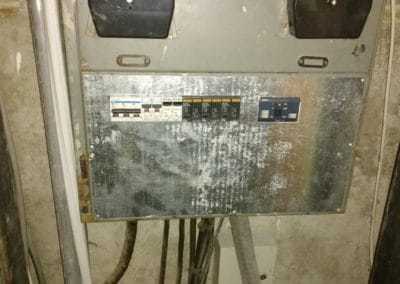

upravená rozvodnica s ističmi, prepäťovou ochranou a hlavným ističom pre stupačku

Nové ističe a krycí plech

Pri výmene elektrických rozvodov sú vymenené aj ističe a namontovaná prepäťová ochrana so zvodičom bleskových prúdov.

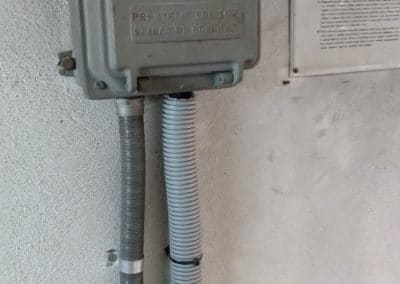

hlavný vypínač pre výťah s novým prívodom

Nový prívod pre výťahy

Súčasťou výmeny elektrických rozvodov je aj nový prívod pre výťahy ukončený v skrinke hlavného spínača výťahu.

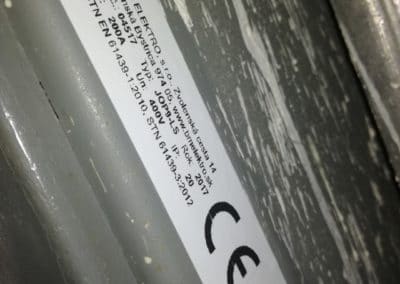

výrobný štítok elektromerovej rozvodnice - detail

Výrobný štítok rozvodnice

Rozvodnice sú merané a otestované s výrobným štítkom.

hlavné ističe pre byty rozvodnica chodba

Repas elektromerových rozvodníc

Rozvodnice na jednotlivých poschodiach pre elektromery sú komplet zrepasované.

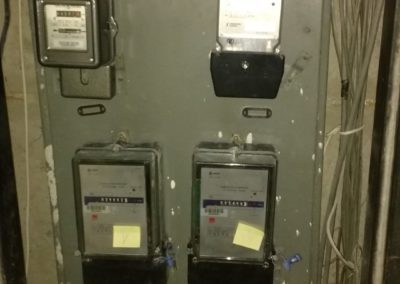

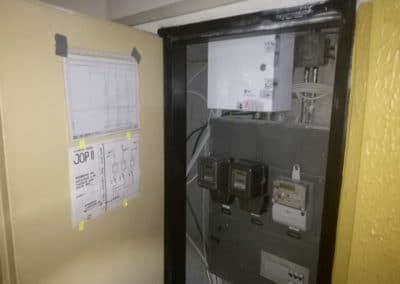

elektromerová rozvodnica - pohľad na rozvádzač a elektromery

Nová schéma a označené ističe

V každej rozvodnici sú nové schémy zapojenia s označením ističov.

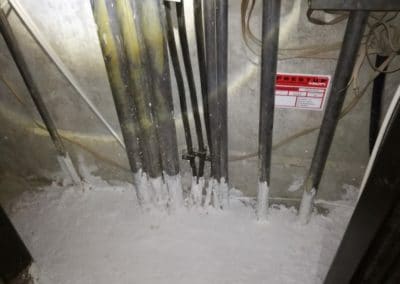

HILTI ošetrenie prestupov medzi rozvodnicami

Požiarne prestupy HITLI

Na ošetrenie požiarnych prestupov používame osvedčený systém HILTI a výplňou NOBASIL.

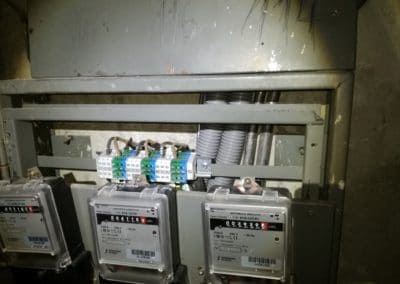

vývodové svorky pripravené pre 3fázové prívody byty

Vývodové svorky pre byty

Vývodové svorky pre byty sú pripravené na 1F ale aj 3F pripojenie bytov s rozdelením sústavy TN-C na TN-S.

HILTI ošetrenie prestupov medzi rozvodnicami, štítok HILTI

HILTI požiarny prestup

HILTI požiarny prestup s označením prestupu.

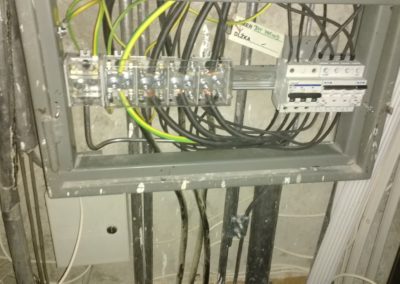

stupačková svorkovnica s krytom - ističe v rozvodnici elektromery

Stupačková svorkovnica a drôtovanie

Pri repase elektromerových rozvodníc vymieňame komplet vnútro rozvodníc, svorkovnice, ističe a káblovanie.

Hlavné istenie stúpacieho vedenia, ističe byty

Hlavný istič stupačky a prepäťová ochrana

V prvej elektromerovej rozvodnici je namontovaná prepäťová ochrana a hlavný vypínač celej stupačky.

Rozvodnica RS pre spoločné priestory

V hornej časti v jednej z elektromerových rozvodníc je umiestnená rozvodnica s istením pre spoločné priestory.
