Rozvodná skriňa, rozvodnica pre rodinné domy a byty
Rozvodná skriňa je základným prvkom každej elektroinštalácie v rodinných domoch a bytoch. Prečo je dôležitá a čo by mala obsahovať, keď ju zapájajú profesionálni elektrikári? Poďme si to vysvetliť a ukázať niektoré minimálne požiadavky na rozvodnú skriňu, ktoré sa kontrolujú a vyžadujú pri revízii elektrických zariadení a inštalácie.
Rozvodná skriňa pre rodinný dom
Pri inštalácii rozvodnej skrine v rodinnom dome sme sa zamerali na kvalitné riešenie od spoločnosti EATON. Použili sme skriňu EATON KLV-48UPS-F, ideálnu pre montované rodinné domy. Celý návrh a kontrolu realizujeme v špičkovom softvéri E-Config EATON, ktorý nám umožňuje overiť správne dimenzovanie a zabezpečiť optimálne chladenie všetkých komponentov v rozvodnici. Tento proces zaručuje, že nedôjde k prehrievaniu a všetky zariadenia budú bezpečne fungovať.
- Zmestia sa ističe, stykače a zariadenia do rozvodnice, ak nie, aká je vhodná?
- Všetky zariadenia umiestnené v rozvodnici budú dostatočne chladené?
- Dôjde k prehrievaniu rozvodnej skrine?
Na všetky tieto otázky nám odpovedá software E-CONFIG. V programe vykonáme návrh, zistíme presnú cenu a vykonáme kompletnú certifikáciu s výpočtami pre výrobcu rozvádzačov. Vytlačíme si výrobný štítok rozvodnice.
I.ETAPA – hrubé rozvody, práca na stavbe
V prvej etape hrubej montáže elektrických rozvodov v rodinnom dome je nevyhnutná kontrola privedenia všetkých káblov do rozvodnej skrine a ich počet. Všetko značíme do schémy zapojenia rozvodnice.
- Máme všetky obvody zatiahnuté v rozvodnej skrini?
- Každý obvod, ktorý je v rodinnom dome je ukončený a označený?
- Pri kontrole značíme počet káblov každého obvodu (napr. svetelný obvod SV1 – 2ks, ZAS1 – 1ks, ZAS2 – 3ks ….)
- Počty káblov jednotlivých obvodov slúžia ako podklad pre tlač označovacích bužíriek pre drôty jednotlivých káblov

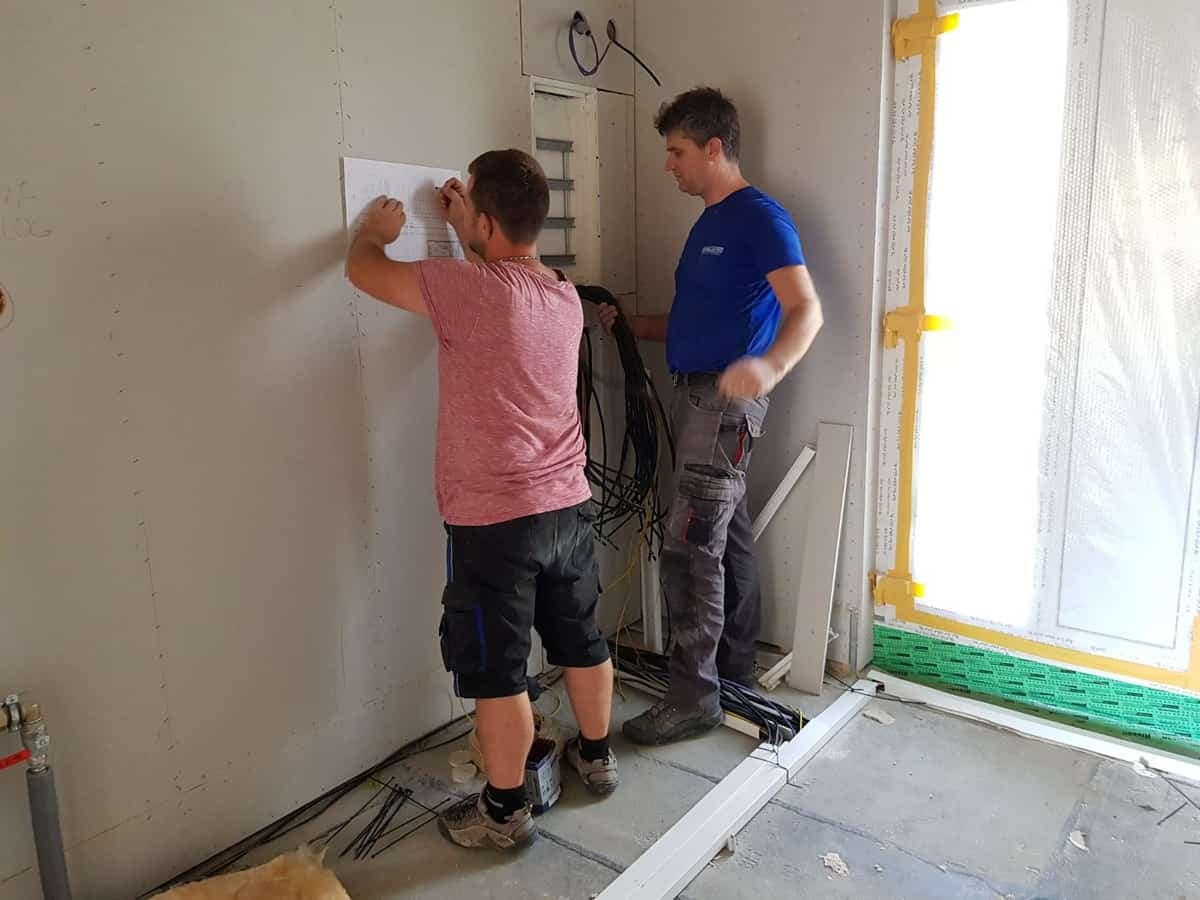

Zistíme počet káblov v obvodoch
Zaznačíme aj počet káblov pre jednotlivé obvody. Potrebné pre označovacie bužírky žily káblov.

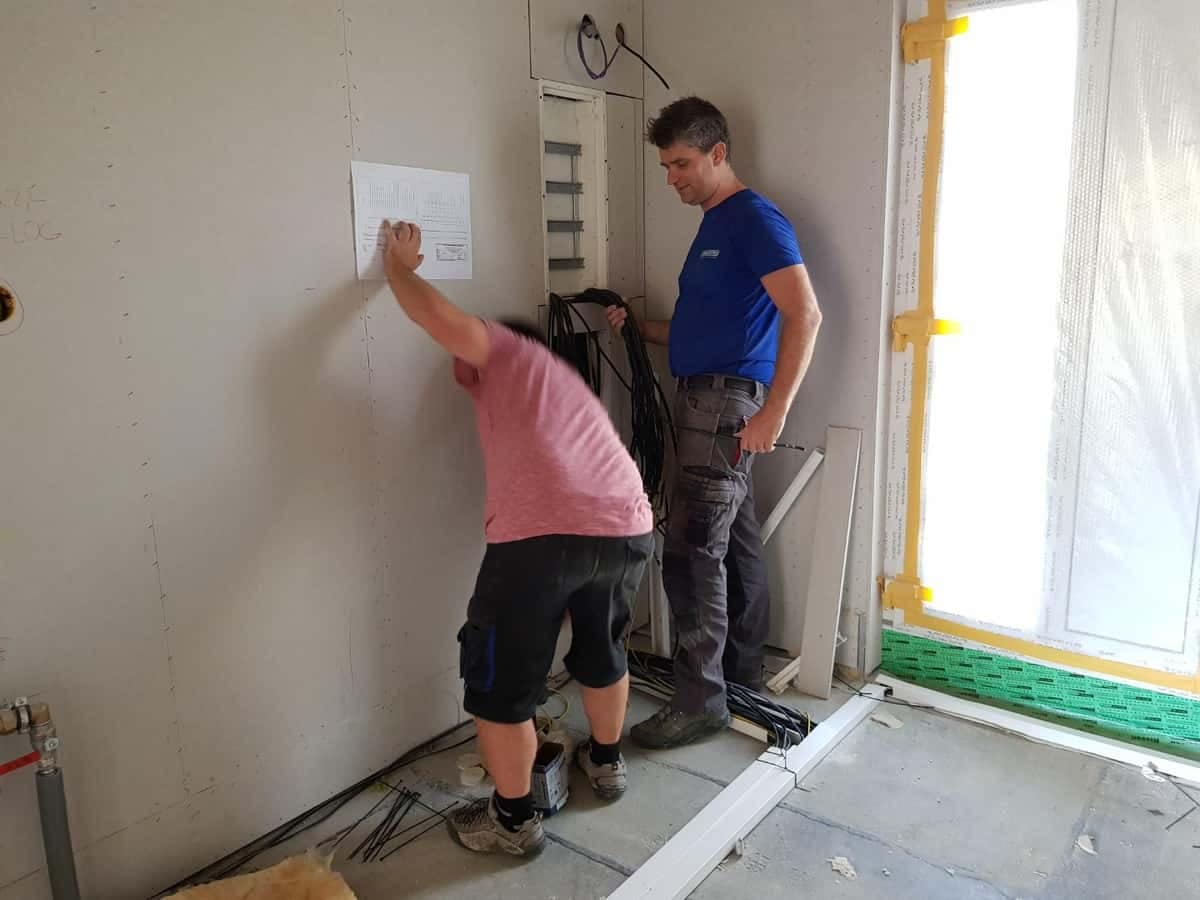

Kontrola všetkých káblov
Kontrola všetkých káblov – obvodov v rozvodnici. Sú všetky káble z domu v rozvodnici?
Rozvodnica I.ETAPA
Káble v rozvodnici sú skontrolované a skryté aby nedošlo k poškodeniu inými profesiami. Čakajú na zapojenie.

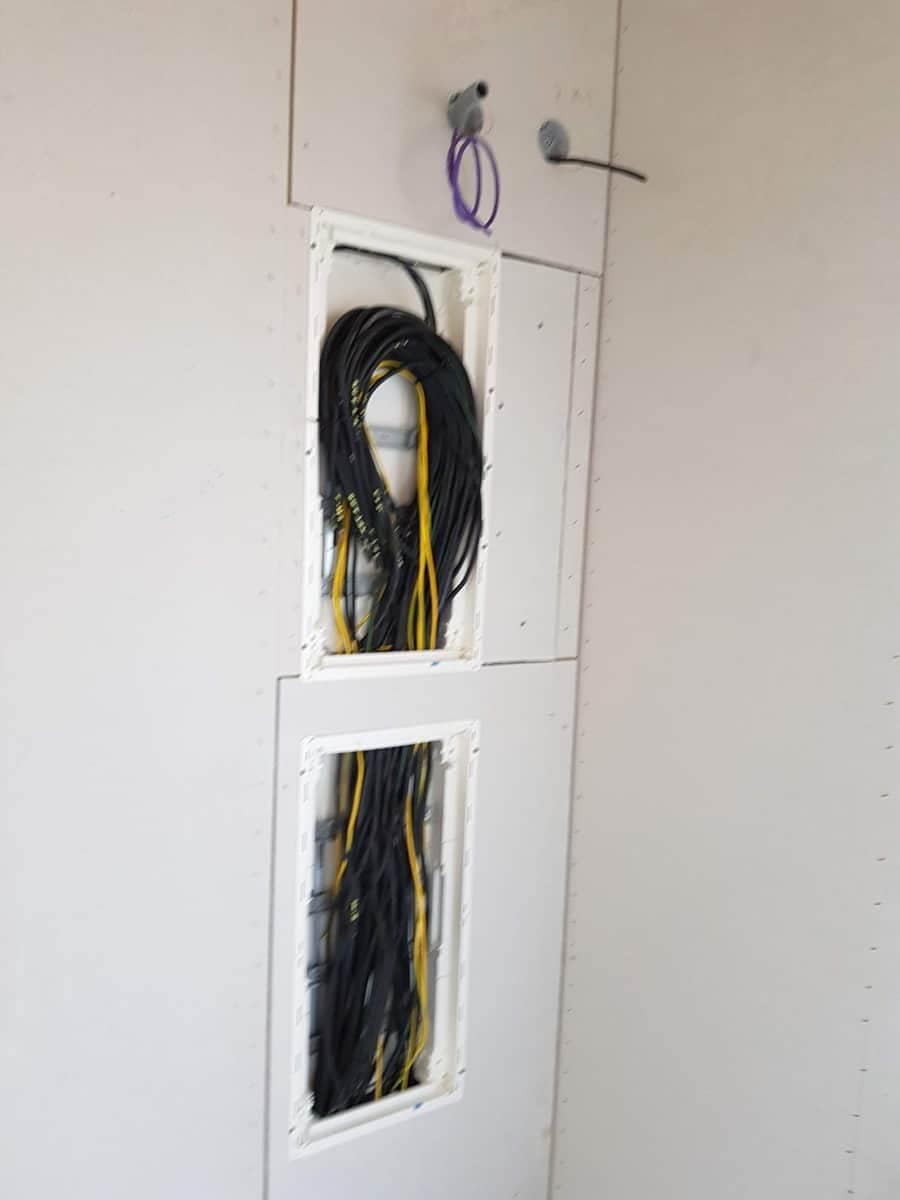

Káble v rozvodnici
Káble sú v rozvodnici aby nezavadzali.
Káble uložené v rozvodnici
Káble po kontrole sú zviazané aby nedošlo k poškodeniu.

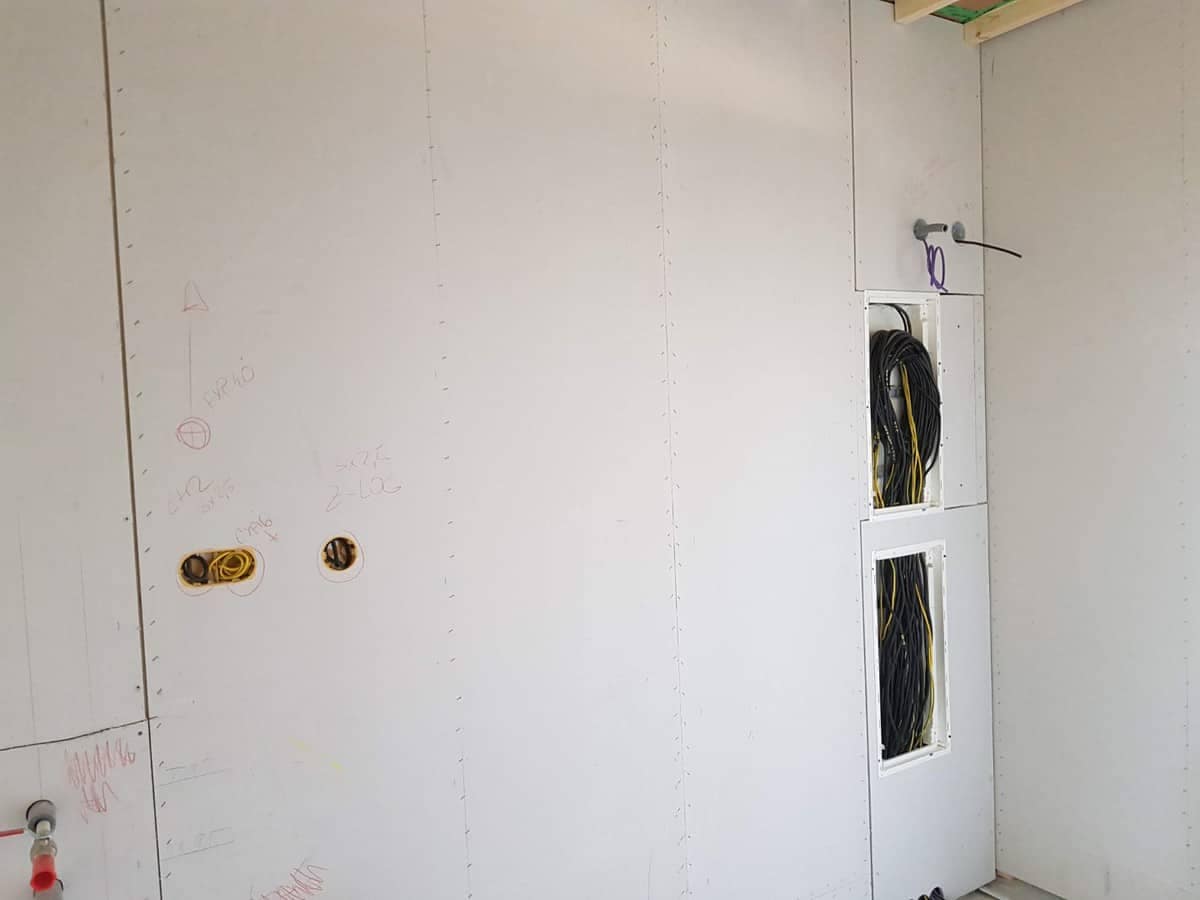

Označené káble sú ukryté
Označené káble sú skryté pred poškodením.
II.ETAPA – príprava, tlač bužíriek a objednanie materiálu
V tejto etape robíme prípravu vo firme. Rozvodná skriňa je skontrolovaná a pripravená na zapojenie na stavbe. Materiál je pripravený na osadenie a zapojenie.
- Aktualizujeme schému zapojenia rozvodnice podľa skutočného prevedenia
- Vykonáme poslednú kontrolu a výpočty v software E-CONFIG
- Tlačíme bužírky pre popis drôtov jednotlivých káblov
- Každý drôt v rozvodnici musí byť označený
- Musí byť jednoznačná príslušnosť drôtov k jednotlivým káblom-obvodom aj po zapojení rozvodnice

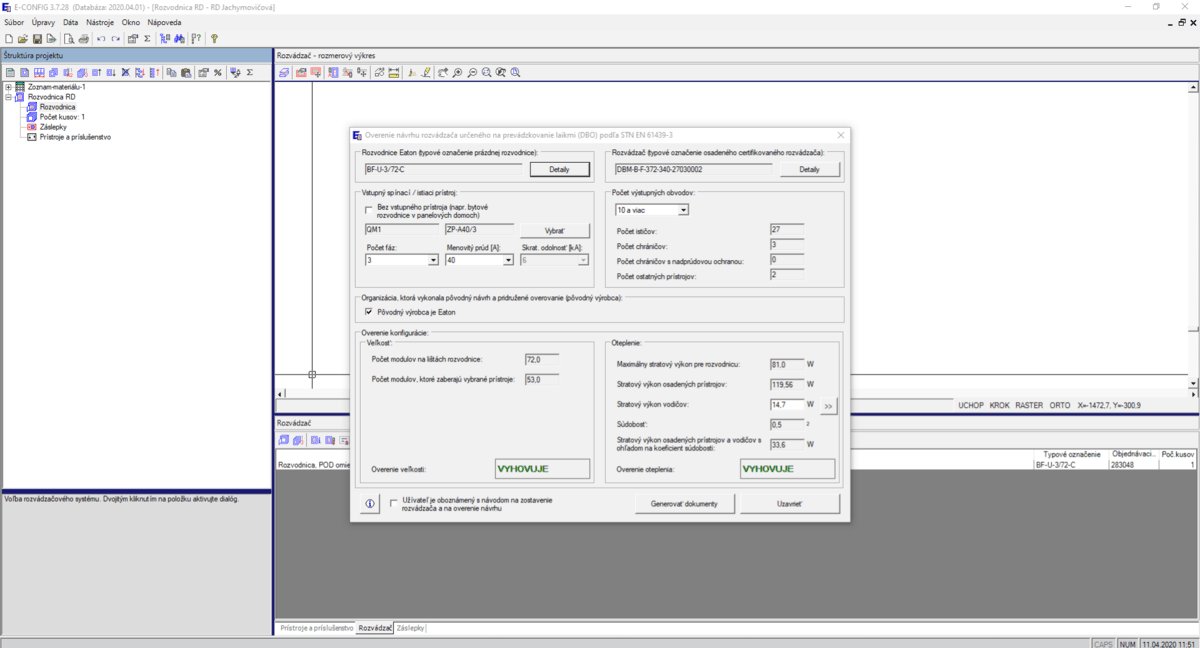

Výpočty a oteplenie e-config
Výpočty oteplenia a vhodnosti navrhnutého prevedenia sa overujú v programe E-CONFIG.

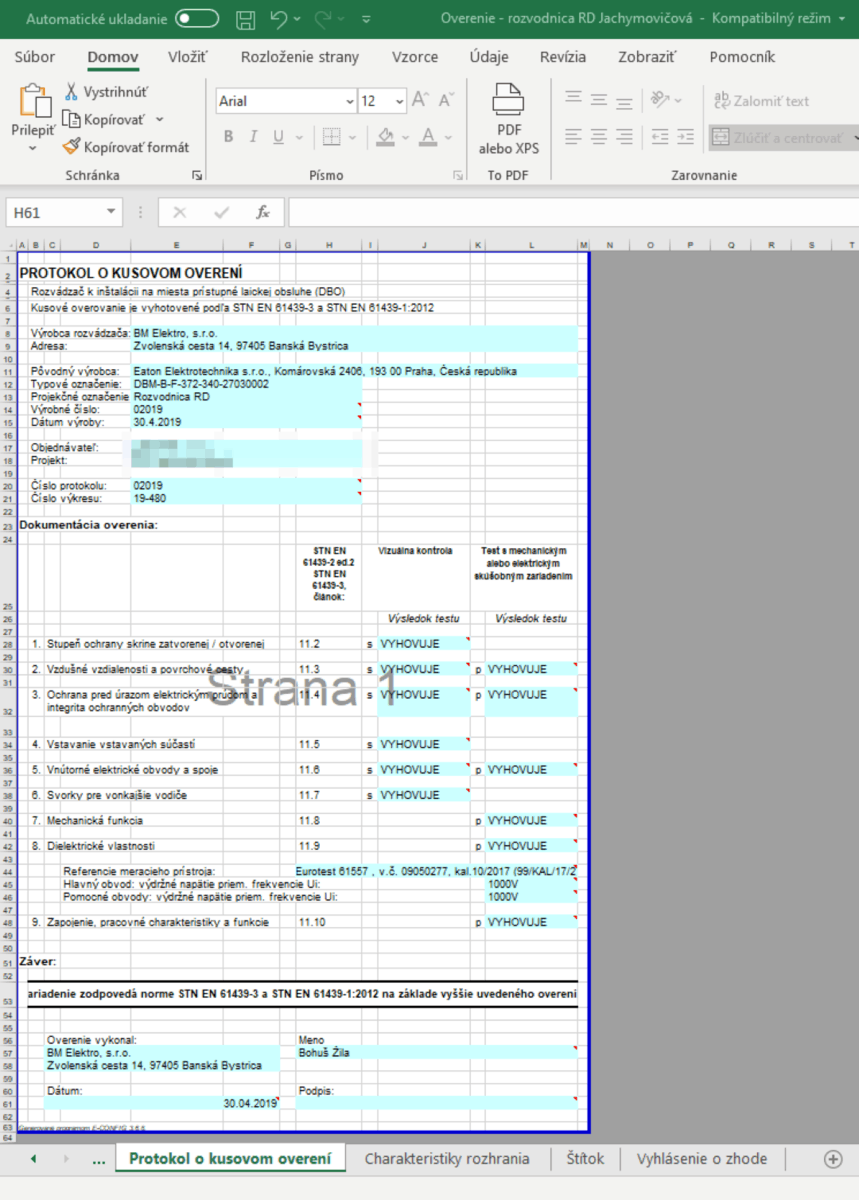

Dokumentácia k rozvodnci
Výrobca rozvádzačov predkladá ku každej rozvodnici dokumentáciu, vyhlásenie o zhode, merací protokol a výrobný štítok.

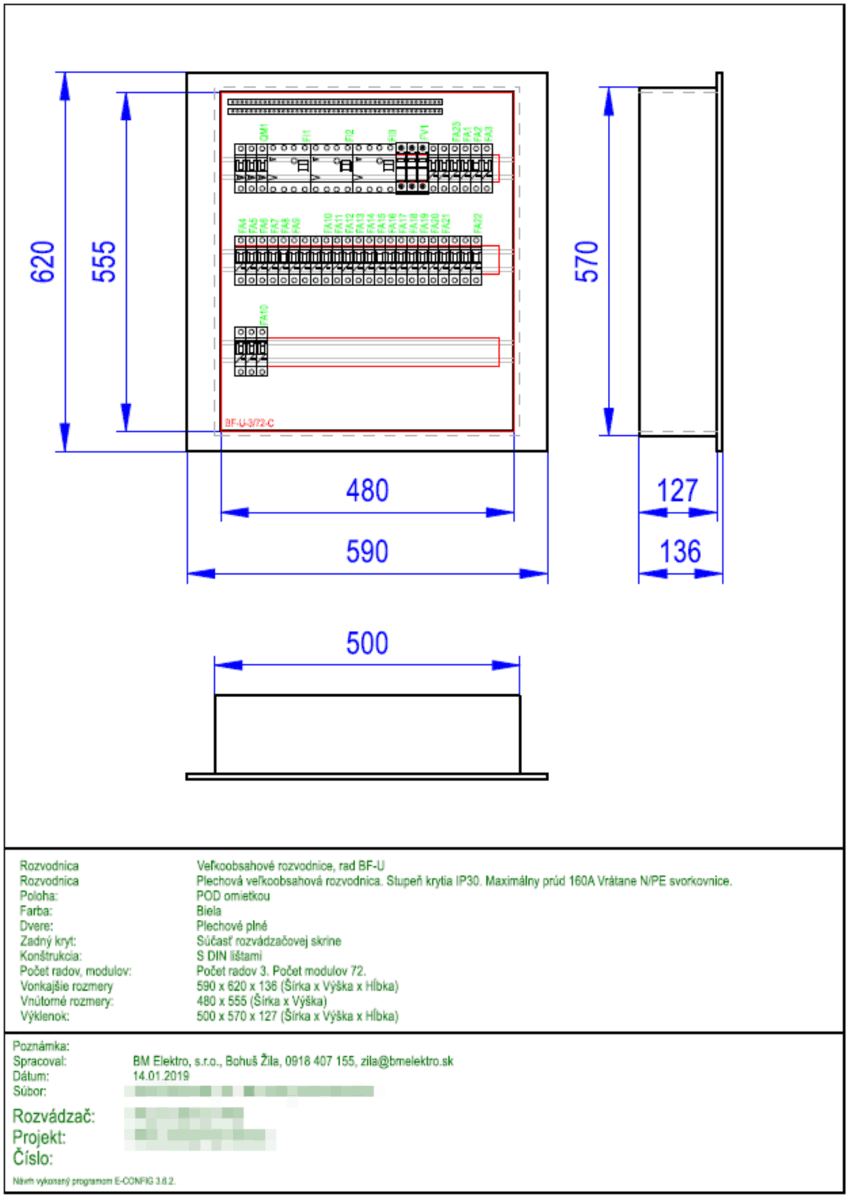

Návrh rozvodnice e-config
Návrh rozvodnice v programe E-CONFIG.

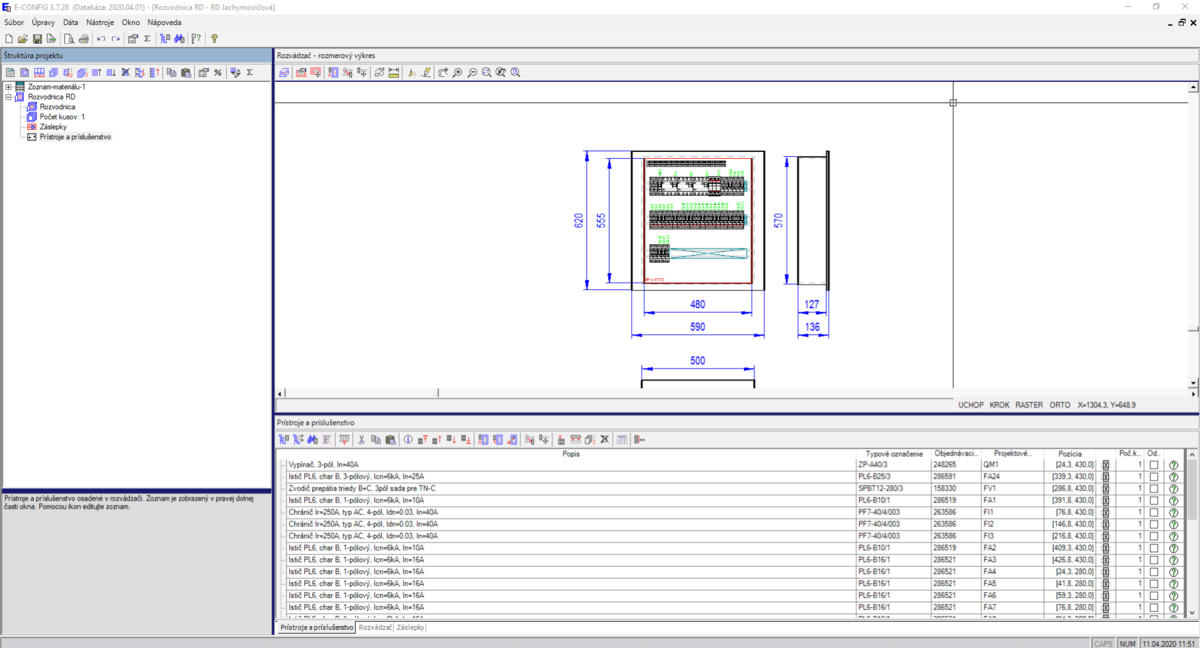

Návrh rozvodnice v počítači
Takto vyzerá program E-CONFIG a návrh rozvádzača.

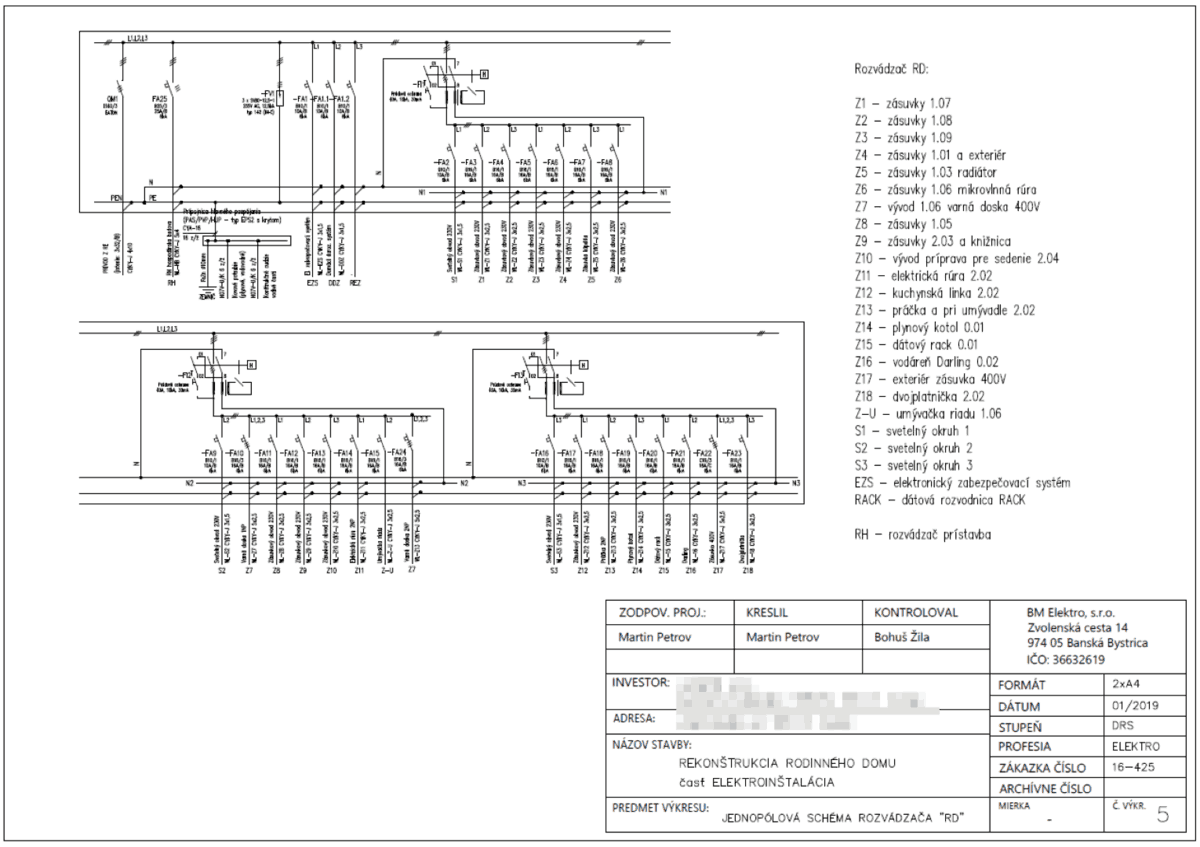

Schéma zapojenia rozvodnice
Aktuálna schéma rozvodnej skrine.

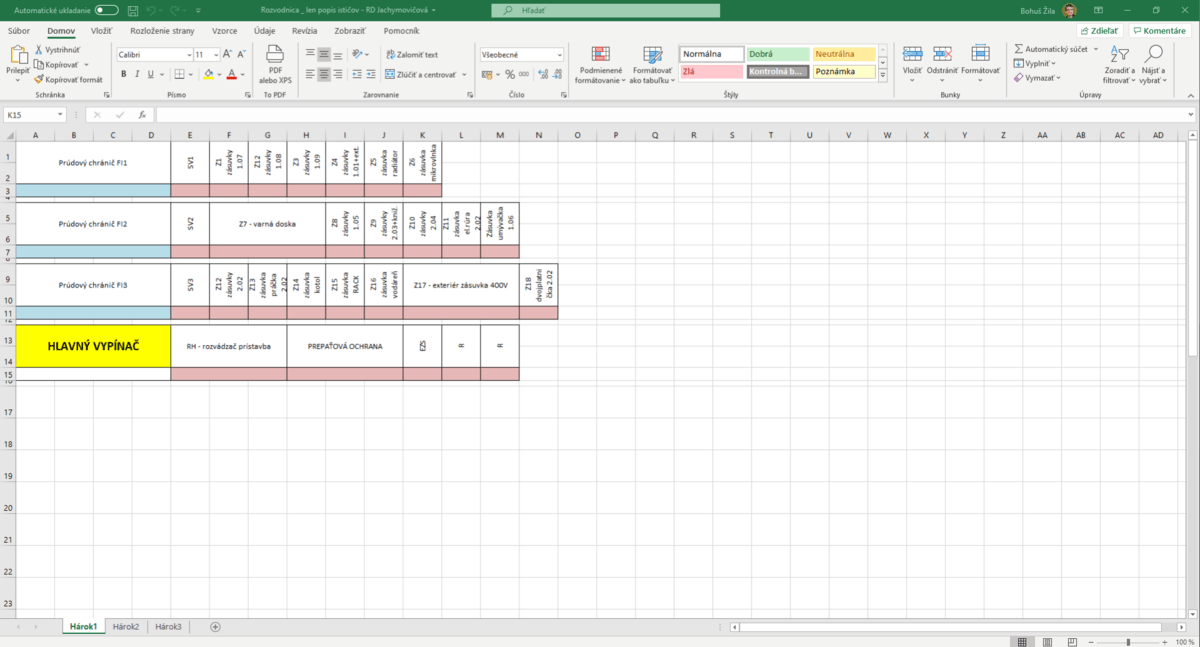

Popis ističov v exceli
Popis jednotlivých ističov robíme taktiež v programe Excel.
Bužírka pre Promark T-1000
Kotúč bužírky pre potlač na tlačiarni Promark T-1000.

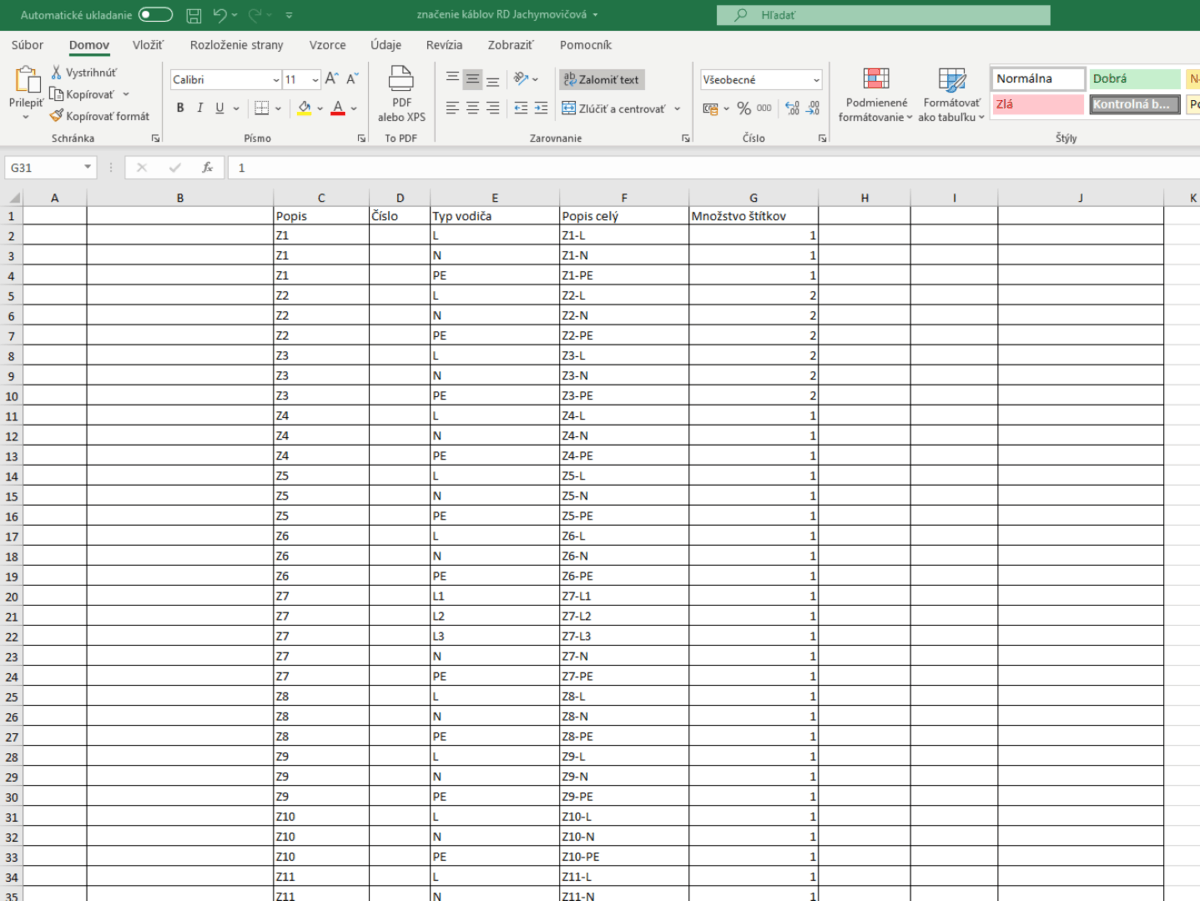

Excel tabuľka – bužírky
V excel tabuľke sa pripravia texty a počty rovnakých bužíriek. Importom sa dostanú texty a počty do tlačiarne Promark T-1000.

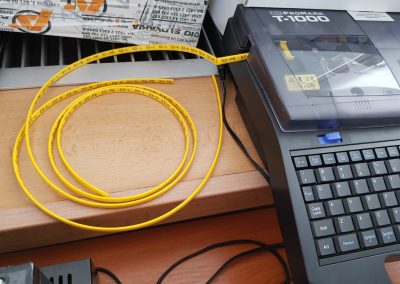

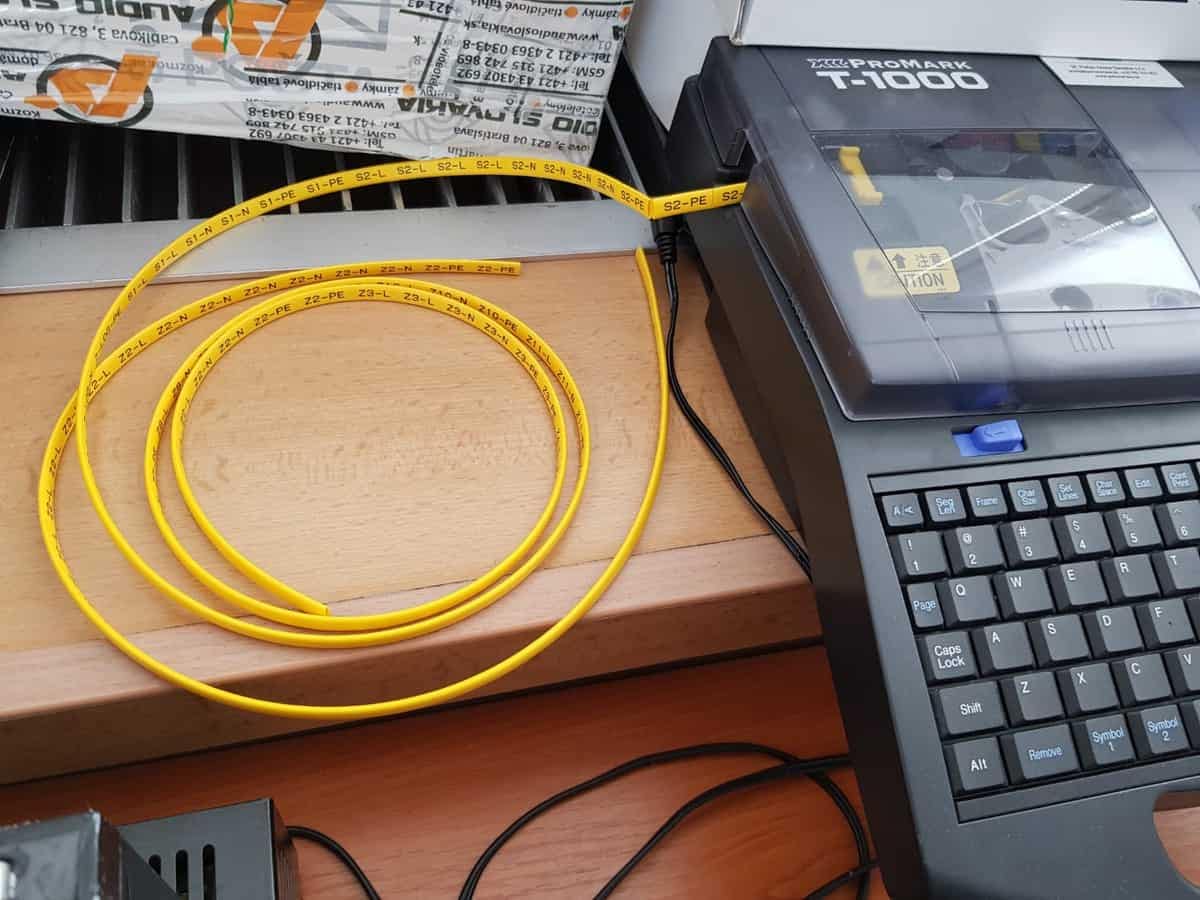

Tlačiareň Promark T-1000
Tlač na tlačiarni Promark T-1000.

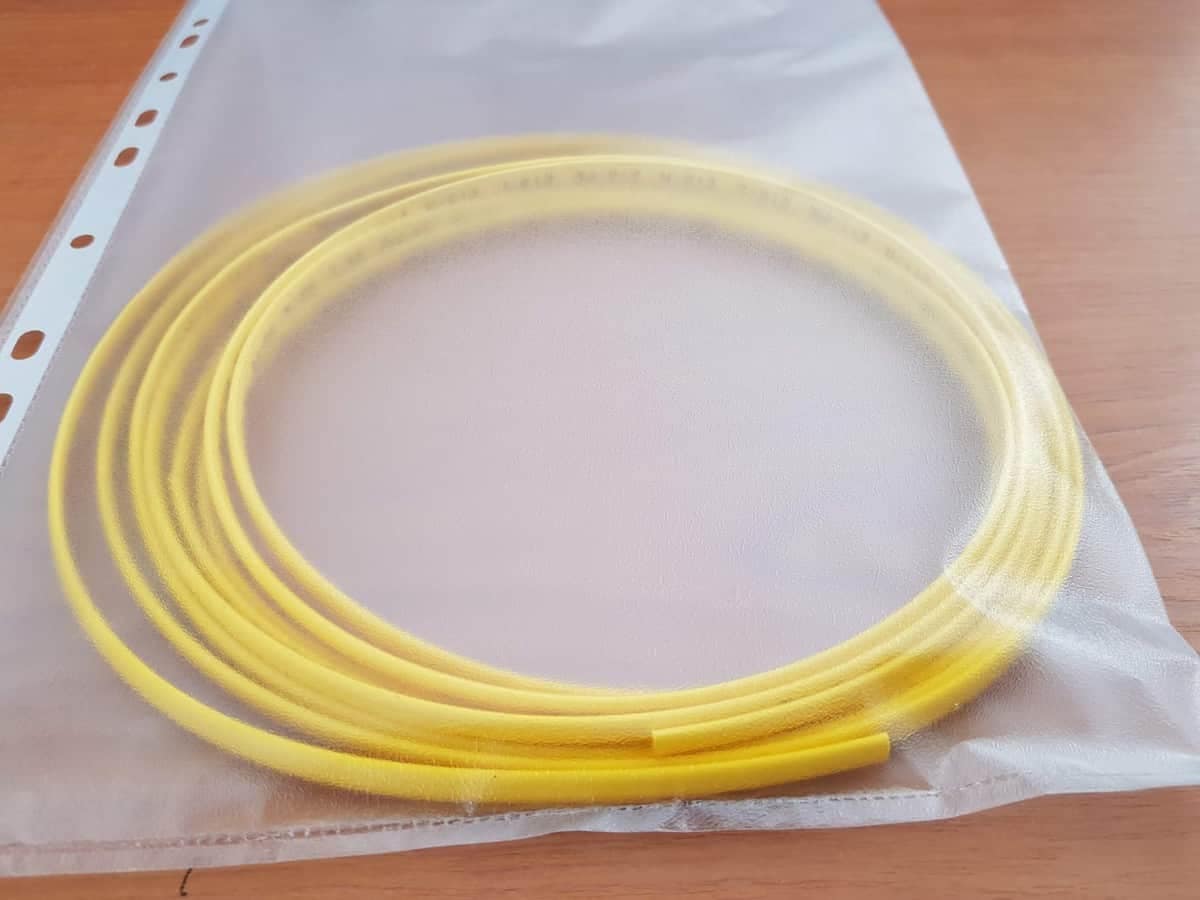

Bužírky pripravené na stavbu
Bužírky sú potlačené, predseknuté na jednoduché oddelenie, zabalené a pripravené na stavbu.

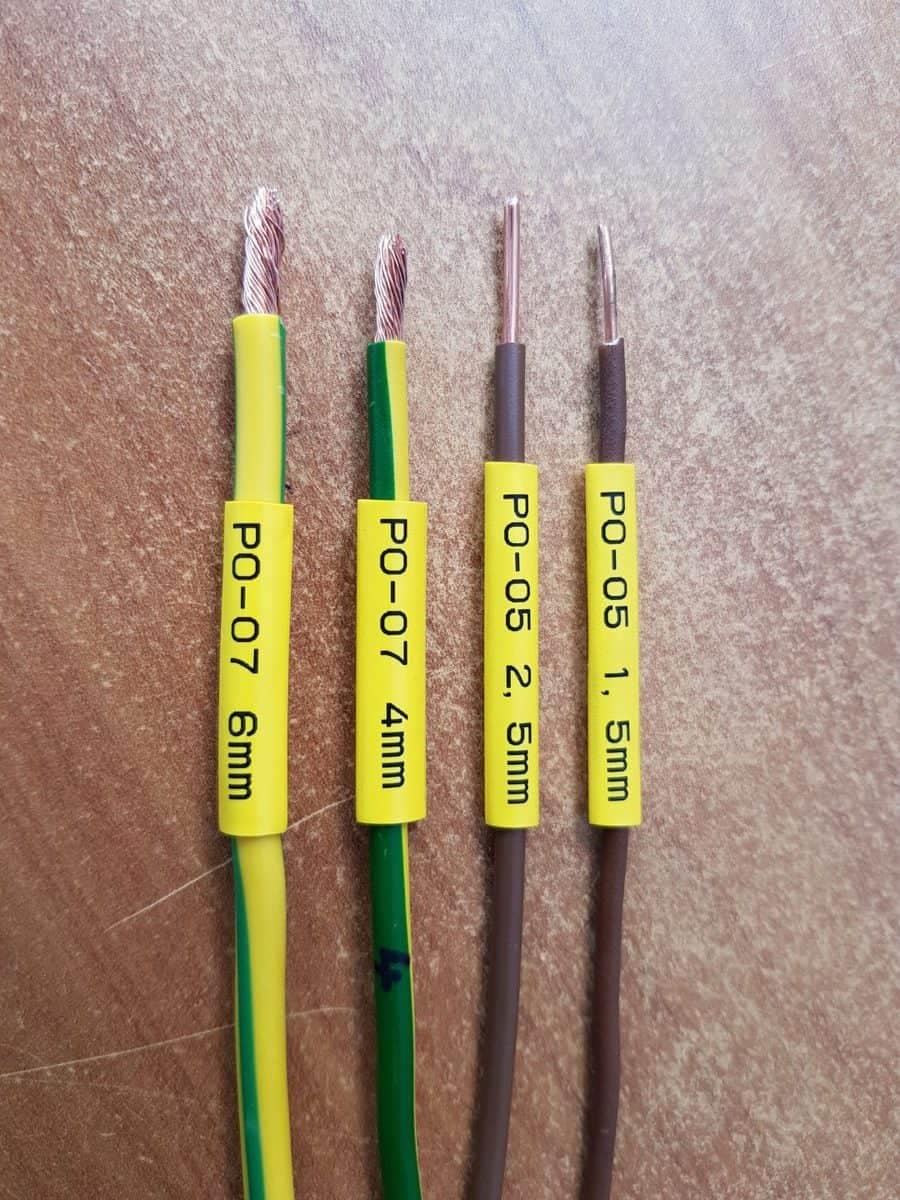

Bužírky s potlačou
Bužírky s potlačou sú perfektne čitateľné.
Starý spôsob popisu bužíriek
V dávnej minulosti sme bužírky popisovali ručne. Toto je prípravok na popis bužíriek rukou.
III.ETAPA – finalizácia a zapojenie rozvodnice
V poslednej etape – finalizácii robíme zapojenie rozvodnice na stavbe.Osadenie, zapojenie, štítkovanie a revízia rozvodnice.
- Vytriedenie všetkých káblov, odblankovanie a označenie
- Označenie bužírkami každú žilu-drôt v rozvodnici
- Zapojenie ističov, chráničov, stykačov podľa schémy zapojenia rozvozvodnej skrine
- Kontrola a revízia rozvodnice
- Označenie štítkami jednotlivé ističe a zariadenia rozvodnicu
- Nalepenie schémy zapojenia rozvodnice
- Nalepenie výrobného štítku a označenia rozvednej skrine
Triedenie a označenie káblov
Triedenie káblov, odblankovanie a označenie.
Triedenie káblov rozvodnica
Triedenie káblov, odblankovanie a označenie jednotlivých žíl. Príprava pre zapojenie.
Rozvodnica zapájanie
Triedenie drôtov, postupné zapájanie ističov a prúdových chráničov, podľa schémy zapojenia.

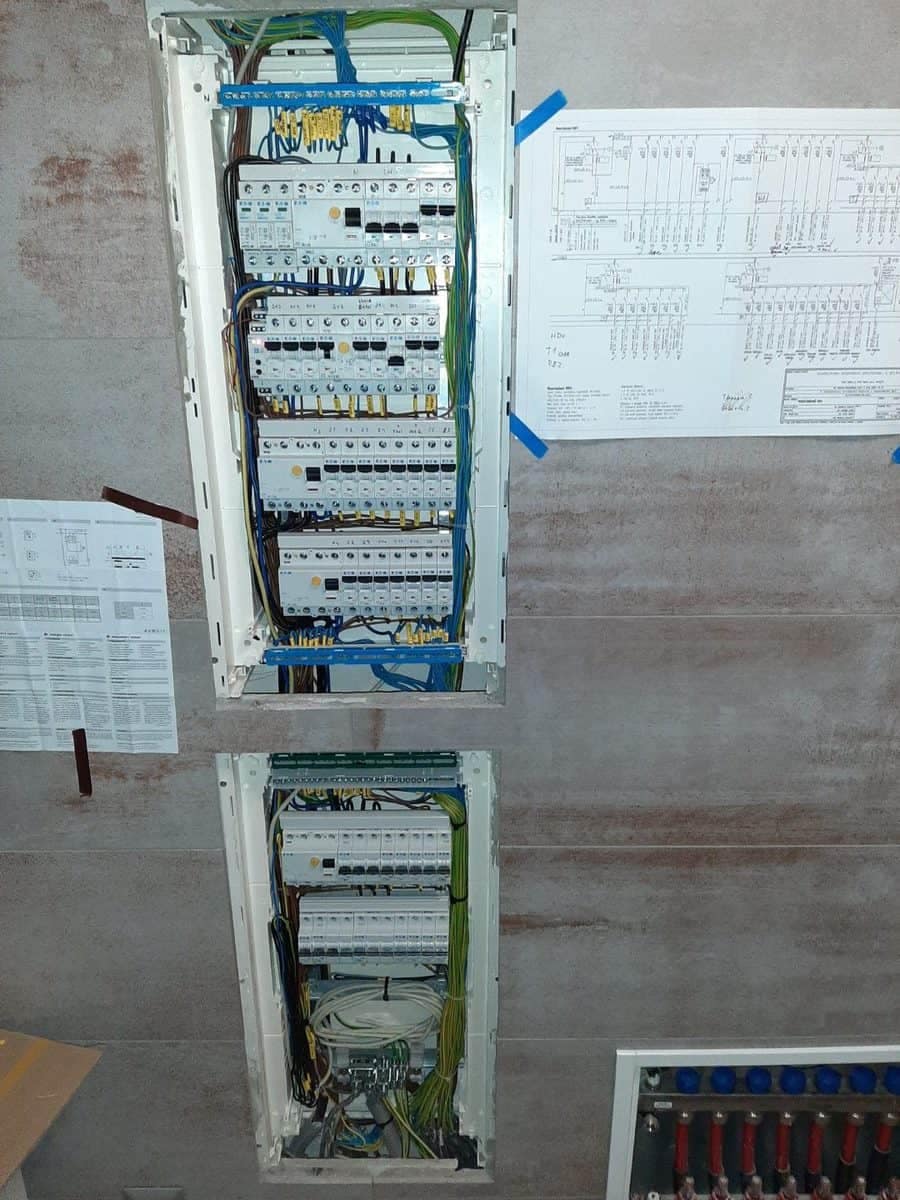

Zapájanie rozvodnice podľa schémy
Rozvodná skriňa je zapojená podľa dodanej schémy zapojenia.

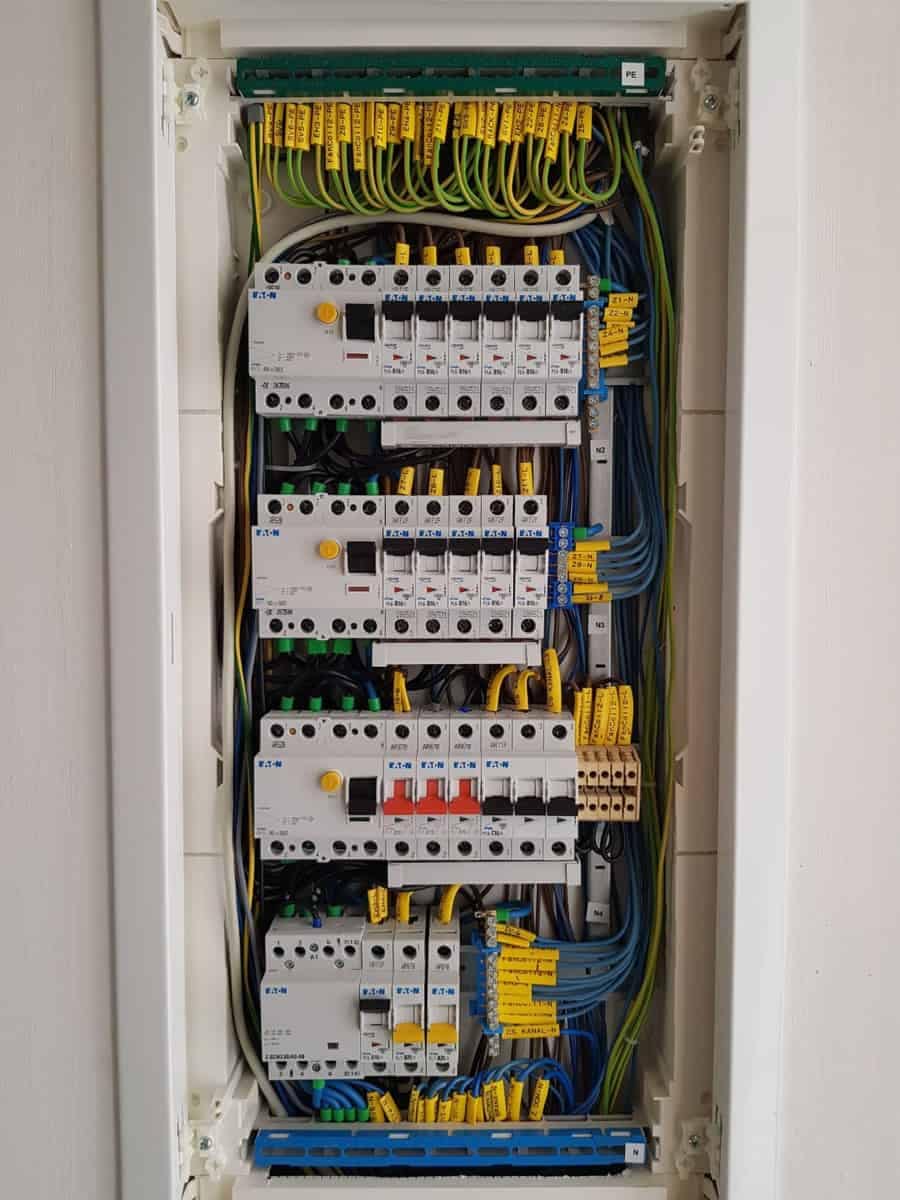

Zapojená rozvodná skriňa
Zapojená rozvodná skriňa podľa schémy rozvádzača. Všetky žily v rozvodnici sú označené bužírkou.

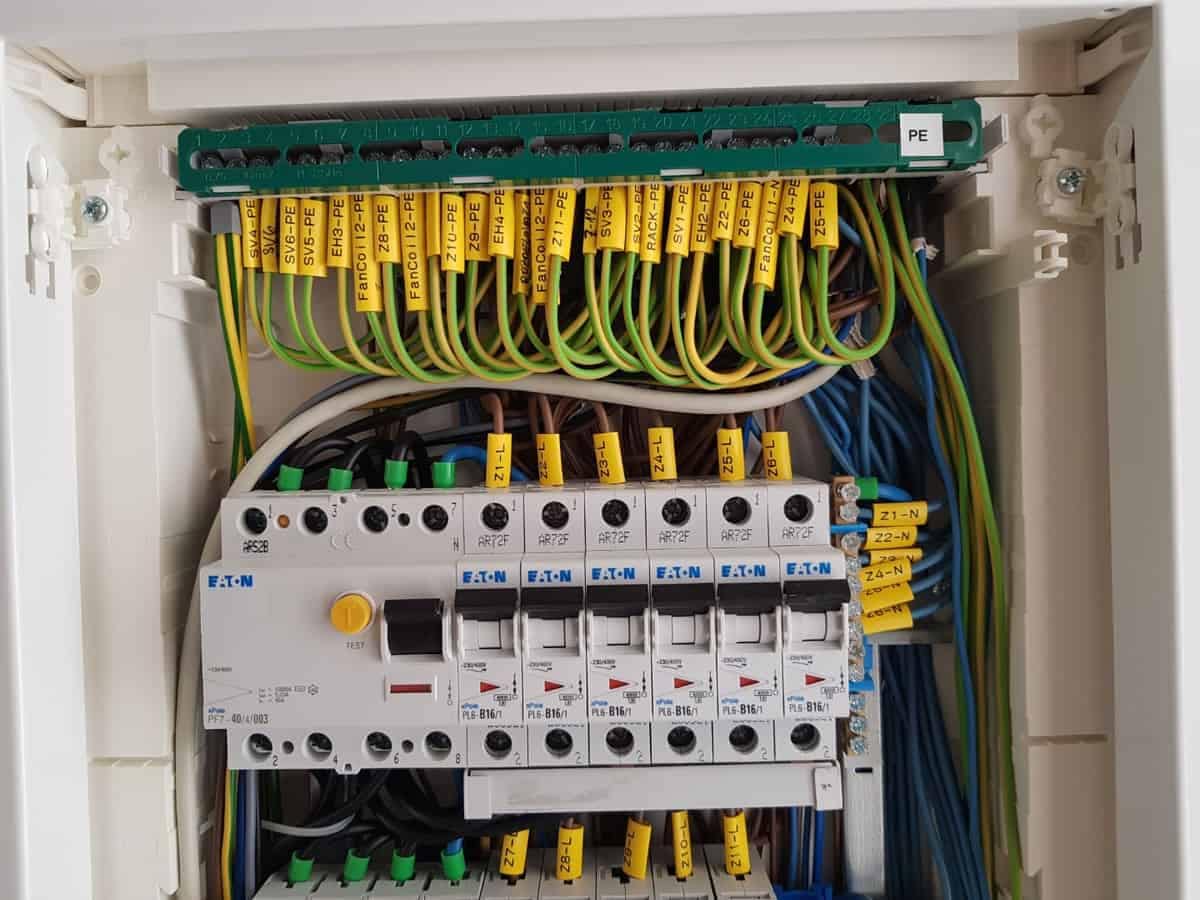

Označené všetky žily v rozvodnici
V rozvodnici sú označené všetky žily bužírkami vytlačenými na tlačiarni Promrak T-1000.
Rozvodná skriňa komplet
Kompletne zapojená, označená a oštítkovaná rozvodnica.

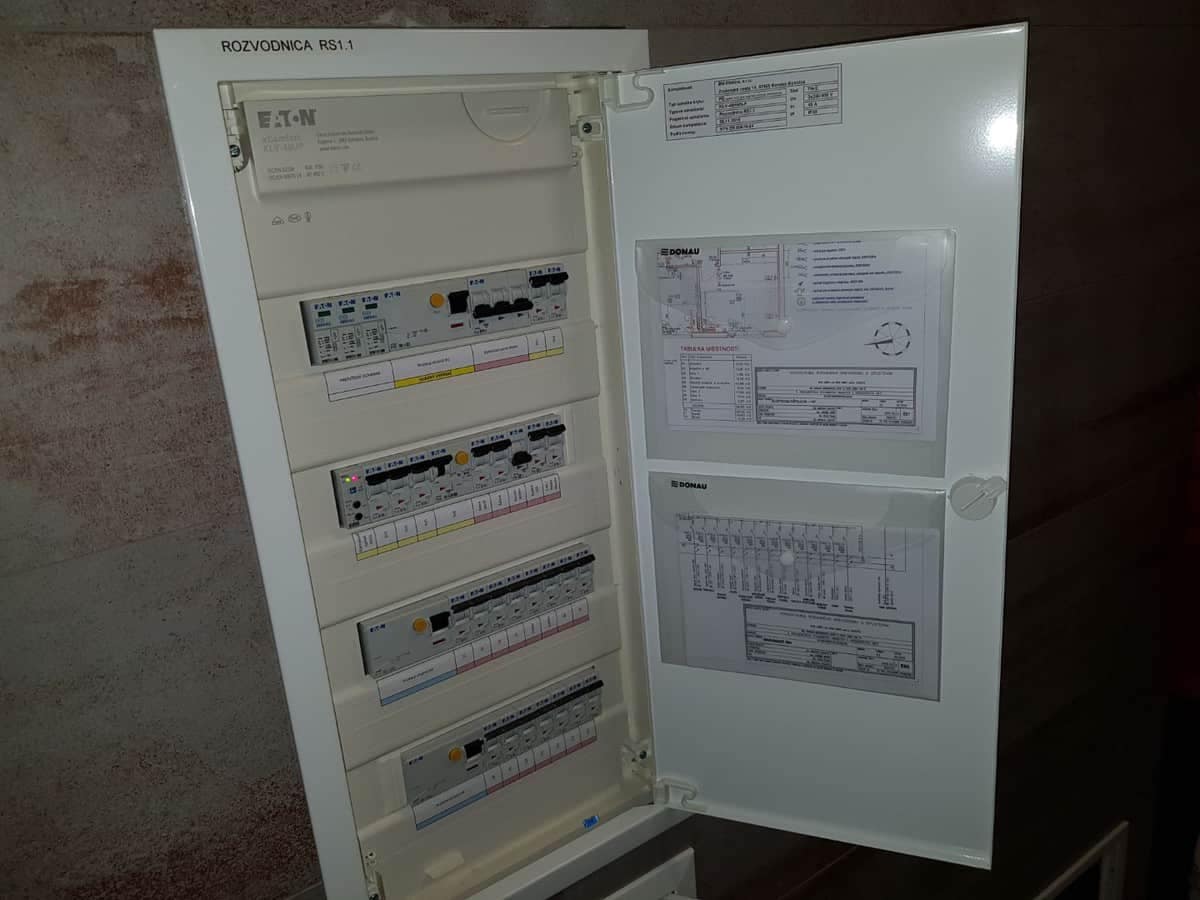

Rozvodná skriňa z vonku
Rozvodná skriňa je označená výstražným štítkom a názvom rozvodnice.
Bezpečná a kvalitne zrealizovaná elektroinštalácia je základom každého moderného bývania. Dodržiavanie týchto troch etáp zabezpečí, že vaša rozvodná skriňa bude spoľahlivá a bude spĺňať všetky potrebné normy a predpisy.
Rozvodná skriňa pre byt
Rozvodné skrine pre byt prebiehajú rovnakým procesom ako pre rodinný dom. Rozvodnice pre byty sú jednoduchšie.
Rozvodnica pre byt
Zapojená rozvodnica pre byt na pôvodné rozvody.
Označená rozvodnica
Označená a oštítkovaná rozvodnica pre byt
Rozvodnica byt – označené ističe
V rozvodnici byt sú označené všetky ističe.
Rozvodná skriňa pre byt
V rozvodnici byt sú označené všetky ističe.
Rozvodná skriňa s označením
Rozvodná skriňa pre byt s označením
