Pre rôzne úrovne stavby existujú rôzne druhy projektových dokumentácií. Poznáme:

DUR – dokumentácia pre územné rozhodnutie

DSP – dokumentácia pre stavebné povolenie

DRS – dokumentácia pre realizáciu stavby

DSV – dokumentácia skutočného vyhotovenia stavby

JP – jednostupňový projekt (pre malé objekty RD, byty a pod. jedná sa o zlúčený projekt DSP+DRS v jednom JP)

Čo majú jednotlivé druhy projektov obsahovať nájdete na stránke: http://www.myprojekt.sk/blog/druhy-projektovej-dokumentacie/

Na účely vypracovania projektovej dokumentácie budeme potrebovať:

• vyjadrenie od elektrární s nákresom prípojného bodu,
• katastrálnu mapu s parcelou, na ktorej plánujete budúci objekt,
• zakreslenie približnej polohy plánovanej stavby na pozemku.

Súčasťou projektu bude aj rozpočet a výkaz výmer, takže získate prehľad o nákladoch a podklady pre výber dodávateľa.

ÁNO.

Naša firma v prípade, že realizuje rekonštrukciu elektrickej inštalácie bytovky, a vypracovali sme aj projekt na tútu rekonštrukciu, cenu za projekt odrátame z celkovej ceny realizácie. Realizačný projekt rekonštrukcie elektro je ZDARMA.

Realizačný projekt vypracovaný našou spoločnosťou je hodnotný dokument, ktorý obsahuje všetky požiadavky dané platnými normami a zákonmi. Projekt ďalej obsahuje všetky požiadavky a rozsah realizácie tak, ako si ich majitelia bytov zadali. Rekonštrukcia hlavných rozvodov, prívody do bytov 1F alebo 3f, osvetlenie schodišťa a chodieb, osvetlenie pivníc a prípadne aj súkromných pivníc.

Všetko je zakreslené do pôdorysov a prenesené do rozpočtu. Rozpočet obsahuje všetok materiál a prácu, ktorú je potrebné vynaložiť a dodať na stavbu aby výsledok bol taký, aký bol požadovaný. V rozpočte sú ceny a investor presne vie s akou sumou potrebuje rátať pri realizácii.

Súčasťou projektu je aj výkaz výmer – slepý rozpočet, bez cien. Tento slúži na rozposlenia možným dodávateľským firmám, ktoré na základe výkazu výmer vypracujú ponuky. Následne je možné vybrať dodávateľskú firmu podľa ceny ale hlavne podľa referencií. Investorovi dáva takto spracovaný projekt istotu, že všetko čo požadoval, bude zrealizované. Výkaz výmer je možné použiť aj do zmluvy vybratej dodávateľskej firmy.

Naša firma ručí, že v projekte je všetko čo investor, majitelia bytov požadovali a čo si odsúhlasili. Počas realizácie projektu taktiež vidia, s akou sumou potrebujú rátať a vedia si takto usmerniť aj rozsah celej relaizácie, prípadne realizáciu rozdeliť na viac etáp.

Realizačný projekt vypracovaný našou spoločnosťou je hodnotný dokument, ktorý obsahuje všetky požiadavky dané platnými normami a zákonmi. Projekt ďalej obsahuje všetky požiadavky a rozsah realizácie tak, ako si ich majitelia bytov zadali. Rekonštrukcia hlavných rozvodov, prívody do bytov 1F alebo 3f, osvetlenie schodišťa a chodieb, osvetlenie pivníc a prípadne aj súkromných pivníc.

Všetko je zakreslené do pôdorysov a prenesené do rozpočtu. Rozpočet obsahuje všetok materiál a prácu, ktorú je potrebné vynaložiť a dodať na stavbu aby výsledok bol taký, aký bol požadovaný. V rozpočte sú ceny a investor presne vie s akou sumou potrebuje rátať pri realizácii.

Súčasťou projektu je aj výkaz výmer – slepý rozpočet, bez cien. Tento slúži na rozposlenia možným dodávateľským firmám, ktoré na základe výkazu výmer vypracujú ponuky. Následne je možné vybrať dodávateľskú firmu podľa ceny ale hlavne podľa referencií. Investorovi dáva takto spracovaný projekt istotu, že všetko čo požadoval, bude zrealizované. Výkaz výmer je možné použiť aj do zmluvy vybratej dodávateľskej firmy.

Naša firma ručí, že v projekte je všetko čo investor, majitelia bytov požadovali a čo si odsúhlasili. Počas realizácie projektu taktiež vidia, s akou sumou potrebujú rátať a vedia si takto usmerniť aj rozsah celej relaizácie, prípadne realizáciu rozdeliť na viac etáp. V prípade požiadavky robíme aj autorský dozor nad realizačnou firmou.

Naša firma v prípade, že realizuje rekonštrukciu elektrickej inštalácie bytovky, a vypracovali sme aj projekt na tútu rekonštrukciu, cenu za projekt odrátame z celkovej ceny realizácie. Realizačný projekt rekonštrukcie elektro je ZDARMA.

Realizačný projekt je nevyhnutné vypracovať ešte pred realizáciou:

1. realizačný projekt je nevyhnutné mať potvrdený u distribučnej spoločnosti danej oblasti Stredné Slovensko – SSD, Západoslovesnký kraj –  ZSD alebo VSD

2. realizačný projekt Vám dáva presný návod a prenesie Vaše predstavy a potreby do realizácie – materiál a montáž

3. kvalitný výkaz výmer Vám dáva jedinečný nástoj na výber dodávateľskej firmy, kedy Vám stačí porovnať ceny a referencie zúčastnených firiem

Realizačný projekt vypracovaný našou spoločnosťou je hodnotný dokument, ktorý obsahuje všetky požiadavky dané platnými normami a zákonmi. Projekt ďalej obsahuje všetky požiadavky a rozsah realizácie tak, ako si ich majitelia bytov zadali. Rekonštrukcia hlavných rozvodov, prívody do bytov 1F alebo 3f, osvetlenie schodišťa a chodieb, osvetlenie pivníc a prípadne aj súkromných pivníc.

Všetko je zakreslené do pôdorysov a prenesené do rozpočtu. Rozpočet obsahuje všetok materiál a prácu, ktorú je potrebné vynaložiť a dodať na stavbu aby výsledok bol taký, aký bol požadovaný. V rozpočte sú ceny a investor presne vie s akou sumou potrebuje rátať pri realizácii.

Súčasťou projektu je aj výkaz výmer – slepý rozpočet, bez cien. Tento slúži na rozposlenia možným dodávateľským firmám, ktoré na základe výkazu výmer vypracujú ponuky. Následne je možné vybrať dodávateľskú firmu podľa ceny ale hlavne podľa referencií. Investorovi dáva takto spracovaný projekt istotu, že všetko čo požadoval, bude zrealizované. Výkaz výmer je možné použiť aj do zmluvy vybratej dodávateľskej firmy.

Naša firma ručí, že v projekte je všetko čo investor, majitelia bytov požadovali a čo si odsúhlasili. Počas realizácie projektu taktiež vidia, s akou sumou potrebujú rátať a vedia si takto usmerniť aj rozsah celej relaizácie, prípadne realizáciu rozdeliť na viac etáp. V prípade požiadavky robíme aj autorský dozor nad realizačnou firmou.

Naša firma v prípade, že realizuje rekonštrukciu elektrickej inštalácie bytovky, a vypracovali sme aj projekt na tútu rekonštrukciu, cenu za projekt odrátame z celkovej ceny realizácie. Realizačný projekt rekonštrukcie elektro je ZDARMA.

Často sa stretávame s otázkou, či je možné zatiahnúť hlavný prívod pre byt do existujúcej trubky alebo je nutné tento prívod viesť zasekaním alebo v PVC lište?

Hlavný prívod do bytu je možné zatiahnúť do existujúcej trubky, avšak nie je to vždy pravidlo a sú situácie, kedy sa to nedá. Bohužiaľ tento stav sa zistí až pri zaťahovaní hlavného prívodu. Obhliadkou vieme zistiť či je prívod v existujúcej trubke ale či je možné niečo do nej zatiahnúť, zistíme až pri realizácii.

Ďalší problém môže nastať vtedy keď hlavný prívod zaťahujeme pre 3f pripojenie, vtedy je toto zatiahnutie vo väčšine prívpadov nereálne a 3f hlavný prívod musí byť zasekaním pod omietku alebo po povrchu v PVC žľabe.

Elektrická prípojka je zaradená v zmysle STN 73 6005 ako vedenie 4.kategórie. Pri súbehu a križovaní káblového vedenia s
inými podzemnými a nadzemnými vedeniami (napr. vodovodným, kanalizačným, plynovým potrubím, adď.) a taktiež pri dodržaní odstupových vzdialeností od zastavaných objektov je nutné dodržať ustanovenia STN 73 6005. Najmenšie dovolené vodorovné vzdialenosti pre niektoré podzemné vedenia:

• Kábel do 1kV – plynové potrubie do 0,3MPa ( súbeh / križovanie) [m] : 0,60 / 0,10
• Kábel do 1kV – vodovodné potrubie ( súbeh / križovanie) [m] : 0,40 / 0,40 resp. 0,20 (chránené)
• Kábel do 1kV – kanalizačné potrubie ( súbeh / križovanie) [m] : 0,50 / 0,30
• Kábel do 1kV – kábel SLP, telekomunikačný, … ( súbeh / križovanie) [m] : 0,30 / 0,30 m

Káblové elektrické vedenia sa ukladajú nad plynové, vodovodné a kanalizačné vedenia.

Každe elektrické vedenie v zemi je potrebné chrániť v ochrannej trubke. Toto sú najčastejšie dimenzie ochranných trubiek pre elektrické prípojky rodinných domov a signálneho vodiča pre HDO – signál nízkej a vysokej tarify. Odporúčaný výrobcovia  DIETZEL UNIVOLT alebo KOPOS s minimálnymi dimenziami – DN (vonkajší priemer):

• kábel AYKY-J 4×25, CYKY-J 5×16: DN 63 mm, napr. FXKV 63/52, FXK 65/58,6 …
• kábel CYKY-J 4×16, CYKY-J 4×10: DN 50 mm, napr. FXKV 50/41, FXK 50/43,8 …
• kábel CYKY-J 5×1,5: DN 32 mm, napr. KSX 32/28 …
• telekomunikačný kábel: DN 32 mm, napr. LWL 40/34, KSX 32/28 …

Toto zapojenie je možné realizovať cez podružné elektromery. Ako majiteľka a zákazníčka elektrární môžete nainštalovať podružné elektromery, ktoré budú merať spotrebu elektriny pre každú jednotku samostatne. Na základe nameraných hodnôt potom môžete jednotlivým nájomníkom vyúčtovať ich spotrebu elektriny v rámci nájomného. Pre presnú realizáciu odporúčame konzultáciu s odborníkom, ktorý navrhne vhodné riešenie a zabezpečí súlad s normami.

Dobrý deň, podľa vyhlášky č. 532/2002 Z. z.: Vyhláška Ministerstva životného prostredia Slovenskej republiky, ktorou sa ustanovujú podrobnosti o všeobecných technických požiadavkách na výstavbu a o všeobecných technických požiadavkách na stavby užívané osobami s obmedzenou schopnosťou pohybu a orientácie (v znení č. r1/c58/2003 Z. z., 34/2020 Z. z.) paragraf 38 sa bleskozvod má budovať.  https://www.zakonypreludi.sk/zz/2002-532

Spravidla pre RD je každých 15m zvod po obvode objektu. Ak sa jedná o nie celé číslo, vždy sa zaokrúhľuje nahor. Vo vašom prípade sa jedná o 2,66 zvodov čiže potrebujete 3 zvody. Vzhľadom na elektromagnetické vplyvy pri údere blesku odporúčame 4 zvody symetricky rozložené po obvode RD čím dosiahnete vlastné rušenie jednotlivých zvodov a ich elektromagnetického vplyvu na všetky vodivé elektrické a neelektrické rozvody (elektrika, kúrenie, plyn). Pri údere blesku nedôjde k naindukovaniu prepätia do vnútorných rozvodov RD.

Podpery vedenia na streche aj na fasáde by mali byť umiestnené vo vzdialenosti maximálne 1 meter.

Pri použití vodičov HVI môže postačovať jeden zvod, ak sa tým dosiahne požadovaná ochrana podľa metódy valivej gule.

Maximálna vzdialenosť úchytov je 1 meter.

Pri novostavbách rodinných domov je inštalácia bleskozvodu povinná a nevyhnutná pre kolaudáciu stavby. Pri existujúcich rodinných domoch bleskozvod nie je povinný, ale jeho inštalácia sa dôrazne odporúča. Súčasťou bleskozvodu by mala byť aj prepäťová ochrana v hlavnom rozvádzači domu.

Ak máte poistený rodinný dom a zariadenia v ňom, bleskozvod je dôležitý, pretože pri poistných udalostiach môže byť poistné plnenie skrátené alebo zamietnuté, ak bleskozvod chýba.

Nie je to zákonom povinné, ale určite odporúčame inštaláciu bleskozvodu z hľadiska bezpečnosti. Bleskozvod ochráni váš dom pred priamymi zásahmi blesku a minimalizuje riziko škôd na majetku či nebezpečenstvo pre obyvateľov domu.

Rozteče podpier pre pevný drôt, ako je napríklad AlMgSi 8 mm alebo FeZn 8 mm, sú maximálne 1 meter vo všetkých prípadoch. Kovové, vodivé podpery pre drevené objekty sú vhodné a správne použité.

Pri plechovej streche nie je dôvod prečo dávať podperu PV24 – tá sa používa na lepenkové strechy, aby bola väčšia vzdialenosť od horľavej krytiny. Na plechovú strechu postačuje PV23. Toto by však mal zapracovať projektant do projektu.

Robíme zemniče aj zabíjaním tyčí. Tyče môžu byť účinnou alternatívou na vytvorenie zeme pre bleskozvod, ak nie je možné vykopať celú obvodovú ryhu. Dôležité je, aby boli tyče správne umiestnené a dostatočne hlboké na zabezpečenie dobrého uzemnenia.

Pri výpočte celkového odporu uzemnenia sa počíta aritmetický priemer všetkých zemničov, teda všetkých odporov, ktoré sú v systéme. Každý odpor však nesmie presiahnuť hodnotu 10 ohmov.

Použitie hliníkového lana na strechu je povolené. Podľa platnej normy nie je zakázané používať hliníkové lano pre zachytávaciu sústavu, pokiaľ spĺňa technické požiadavky a normy.

Odporúčame umiestniť zvody po povrchu, nie pod omietku. Pri údere blesku môže dôjsť k poškodeniu fasády. Ak zákazník preferuje inštaláciu pod omietku, odporúčame použiť drôt AlMgSi 8 mm s PVC izoláciou a kovovými príchytkami pripevnenými priamo na tehlu.

Či je altánok v ochrannom priestore, musí rozhodnúť projektant, ktorý vykoná meranie na mieste a vytvorí ochranný priestor výpočtom v počítači. Ak altánok spadá do tohto priestoru, bleskozvod nie je potrebný. Ak nie, aktívny bleskozvod dnes nie je povolený. Pre klasický bleskozvod sú potrebné minimálne 2 zvody a zachytávacia sústava na streche altánku. Zachytávacia sústava a zvody nie sú problém, odhadovaná cena je približne 200 EUR. Nákladnejšie sú zemniče, kde musí byť zemný odpor do 10 ohmov. Cena jedného hĺbkového zemniča, ktorý minimalizuje výkopy, závisí od konkrétnych podmienok.

Izolačný odpor sa meria medzi pracovnými vodičmi a kostrou, nie priamo medzi špirálami s odporom 485 ohm a 539 ohm. Pri meraní izolačného stavu je potrebné merať izolačný odpor jednotlivých pracovných vodičov voči kostre. Tento odpor by nemal byť nižší ako 1 MΩ. Podrobnosti a ďalšie informácie o meraní izolačného odporu nájdete na našich stránkach v článku, ktorý obsahuje tieto medzné hodnoty: Izolačný odpor hodnoty podľa STN 33 2000-6:2018

Bezpečnú vzdialenosť medzi vonkajšou zástrčkou a bleskozvodom určuje projektant na základe výpočtov. Spravidla sa táto vzdialenosť pohybuje okolo 0,7 m.

Existuje alternatíva, ako uzemniť bleskozvod pomocou hĺbkového zemniča. Tento spôsob nevyžaduje rozkopávanie chodníkov ani dvora. Viac informácií a fotky realizácie hĺbkových zemničov nájdete na tomto odkaze: Bleskozvod plochá strecha a hĺbkový zemnič DEHN

Áno, natieranie má zmysel, ale len v určitých miestach. Proti korózii je potrebné chrániť prechody vedenia medzi rôznymi prostrediami, ako napríklad zem–vzduch, zem–betón, alebo betón–vzduch. Ochrana proti korózii by mala byť zabezpečená v oboch prostrediach na dĺžke minimálne 0,3 m.

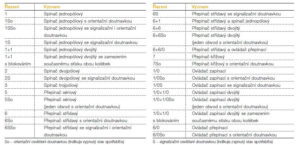

Spínače sa zvyknú označovať aj kódovým označovaním, aký majú význam? Aké druhy poznáme? Kódové označovanie spínačov a ovládačov je prevzaté z katalógu ABB a však tieto označovania sa používajú pri akomkoľvek výrobcovi spínačov a ovládačov.

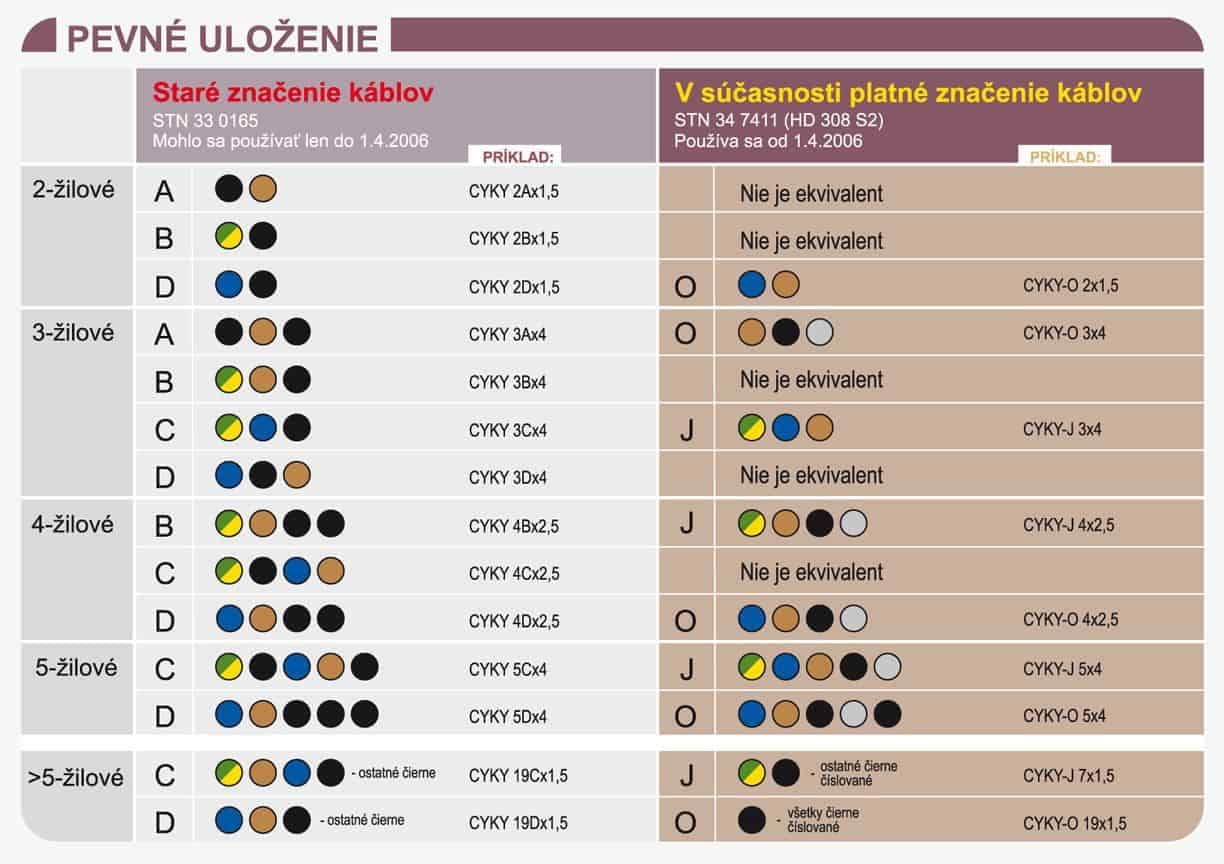

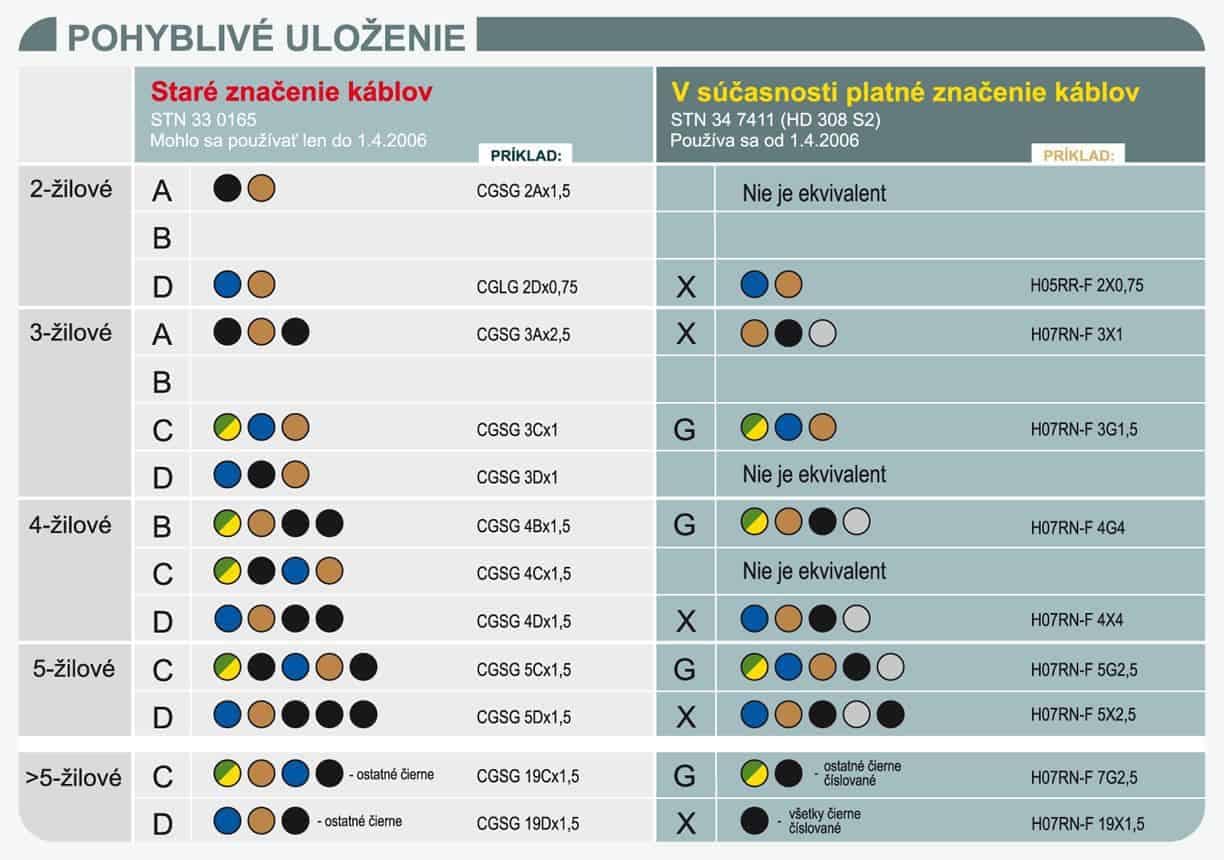

Označovanie káblov a ich rozmery, ktoré sú najčastejšie používané pri elektromontážnych prácach.

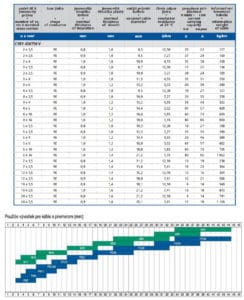

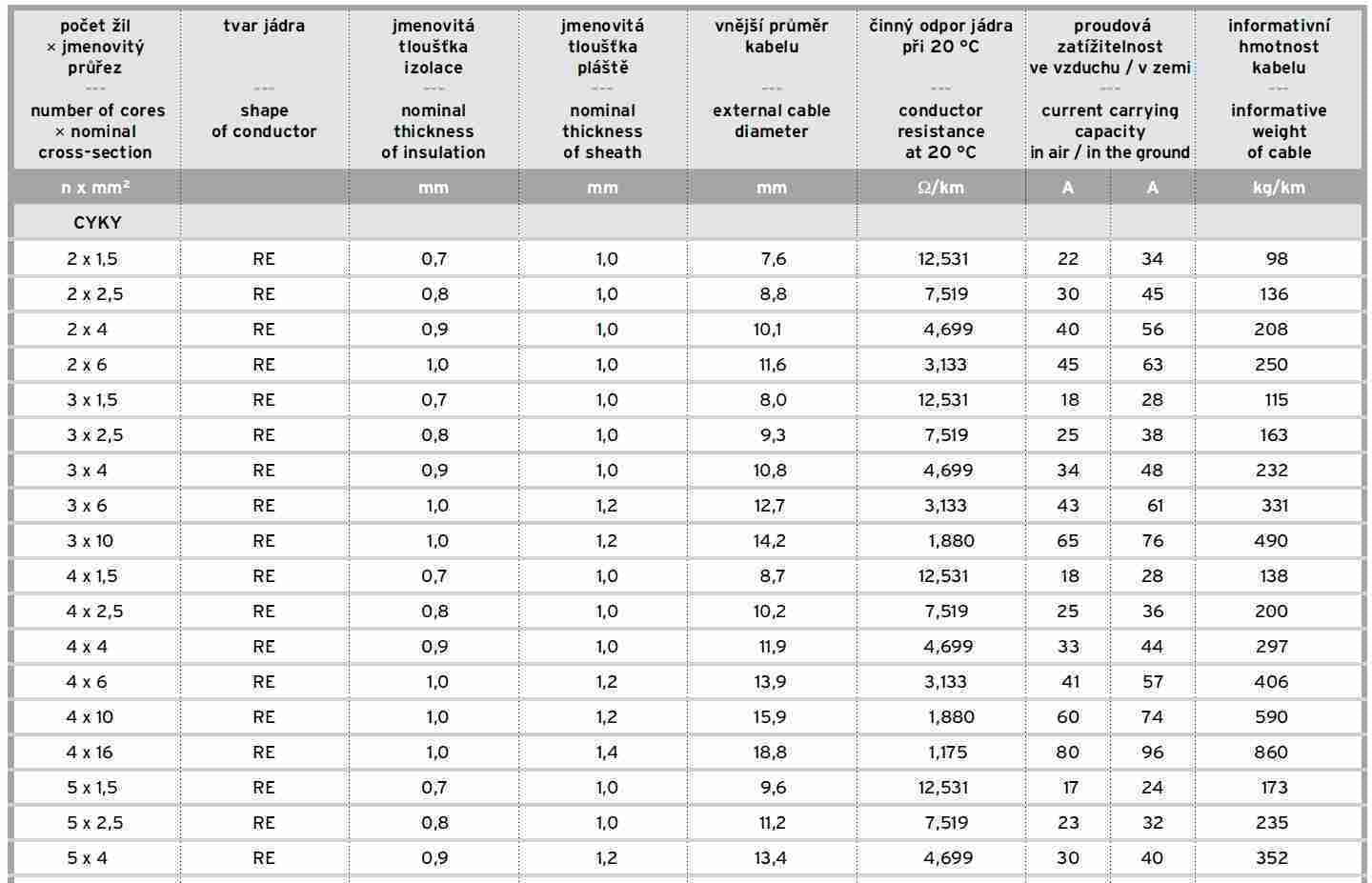

Rozmery jednotlivých káblov, ich vonkajší rozmer a prisluchajúce prechodky Pg – ISO prechodky na jednotlivé typy káblov.

CYKY rozmery a Pg ISO prechodky

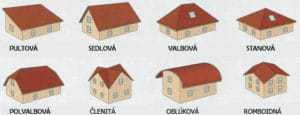

Na objektoch sú používané rôzne typy striech, ktoré sú zobrazené na obrázku nižššie.

Rozvodnice so 4-mi radami mávajú rôzne rozmery a tiež či sa jedná o zapustenú montáž alebo montáž rozvodnice na povrch. Rozvodnice EATON na povrch, ktoré máju 24modulov v jednej rade čo je pri 4-och radoch 96modulov (545x750x140mm) a tiež 33 modulov v jednej rade čo je celkovo 4-och radoch 132modulov 705x750x140mm). Jeden modul je jeden 1F istič. 3F istič potrebuje 3 moduly a napr. prúdových chránič 3F 4moduly.

Pre istenie 50 A/3 na konci kábla s maximálnym výkonom zariadenia 30 kW je na dĺžku 100 m potrebný kábel typu CYKY-J 5×16. Pri tejto konfigurácii prúd vo vedení dosahuje 49 A. Tento prierez zabezpečí, že vypínací čas zostane v normách a kábel bude správne dimenzovaný na dané zaťaženie.

Áno je to možné ak je v rozvodnici priestor na cca 5-6modulov (ako keby 5-6 1F ističov). Taktiež by mala mať rozvodnica uzemnenie na ktoré sa prepäťová ochrana pripojí.

Ak sa jedná o ističe pre bytové rozvody, tak tieto si môžete premiestniť do bytu, žiadne povolenia nepotrebujete.

Viete to spraviť aj vodičmi CYA 95 po novom majú označenie myslím H07V-K len musia byť v zlabe alebo v rurke, tieto vodiče majú len pracovnú izoláciu a nesmú byť prístupné laikom.

Prúdové zaťaženie káblov je závislé od okolitej teploty a spôsobu uloženia. Tabuľku max.prudov v jednotlivých prierezoch káblov nájdete na tejto stranke: Prierez vodičov podľa prúdu.

STN 33 2000-7xxx – Normy pre Elektrické inštalácie budov: Požiadavky na osobitné inštalácie alebo priestory

• STN 33 2000-7-701 – Priestory s vaňou alebo sprchou a umývacie priestory
• STN 33 2000-7-702 – Plavárne a kúpaliská
• STN 33 2000-7-703 – Priestory so saunovými ohrievačmi
• STN 33 2000-7-704 – Inštalácie na staveniskách a búraniskách
• STN 33 2000-7-705 – Elektrické inštalácie v poľnohospodárskych a záhradníckych prevádzkarňach
• STN 33 2000-7-706 – Obmedzené vodivé priestory
• STN 33 2000-7-708 – Elektrické inštalácie v kempingoch a karavanoch
• STN 33 2000-7-711 – Výstavy, prehliadky a stánky
• STN 33 2000-7-712 – Solárne fotovoltické (PV) napájacie systémy
• STN 33 2000-7-714 – Inštalácie vonkajšieho osvetlenia
• STN 33 2000-7-715 – Inštalácie osvetlenia na malé napätie
• STN 33 2000-7-717 – Mobilné alebo prepravné jednotky
• STN 33 2000-7-753 – Podlahové a stropné vykurovacie systémy
• STN 33 2000-7-754 – Elektrické inštalácie v karavanoch a v motorových karavanoch

Celé znenie uvedených noriem je možné zakúpiť na stránke Úrad pre normalizáciu, metrológiu a skúšobníctvo Slovenskej republiky >>

Protokol o určení vonkajších vplyvov je dôležitý dokument, ktorý musí byť vypracovaný pred vykonaním revízie elektrických zariadení. Tento dokument je potrebný kvôli bezpečnosti a správnej funkčnosti elektrických zariadení v závislosti od prostredia, v ktorom sa nachádzajú. Hlavné predpisy, ktoré nariaďujú vypracovanie tohto protokolu sú:

1. Vyhláška č. 508/2009 Z. z. o zaistení bezpečnosti a ochrany zdravia pri práci a bezpečnosti technických zariadení, ktorá je v prílohe č. 9, stanovuje požiadavky na pravidelné revízie a kontroly elektrických zariadení. Táto vyhláška uvádza, že pre správne vykonanie revíze musí byť k dispozícii protokol vonkajších vplyvov.
2. STN 33 2000-5-51 – táto norma priamo stanovuje požiadavky na určovanie vonkajších vplyvov, ktoré musia byť zohľadnené pri inštalácii a prevádzke elektrických zariadení. Protokol o určení vonkajších vplyvov je nevyhnutnou súčasťou dokumentácie k elektrickým zariadeniam podľa tejto normy.
3. Zákon č. 124/2006 Z. z. o bezpečnosti a ochrane zdravia pri práci, ktorý stanovuje povinnosti zamestnávateľov v oblasti zaistenia bezpečnosti a ochrany zdravia pri práci, vrátane povinnosti zabezpečiť bezpečné technické zariadenia. Vypracovanie protokolu o vonkajších vplyvoch je súčasťou týchto povinností.

Tieto predpisy a normy spoločne vytvárajú právny rámec, ktorý nariaďuje firmám a zamestnávateľom povinnosť mať vypracovaný protokol o určení vonkajších vplyvov, aby mohli zabezpečiť správne a bezpečné fungovanie elektrických zariadení.

Vystavenie protokolu je v zložení komisie v ktorej je odborný garant elektro napr. projektant, a potom podľa potreby sú osoby, ktoré posudzujú a riešia prevádzku priestoru, výrobný proces, skladovanie materiálu a pod, čiže sú to technológovia, skladníci, výrobný pracovníci , prevádzkari a pod.

Odporúčaná výška výrobcov kamier je 2,5-3m a je dôležité, aby bolo vidno do tváre osôb.

Termíny revízií nájdete na našej stránke v časti REVÍZIE  – kliknite TU >>

Revízia bola vykonaná podľa noriem, ktoré platili keď sa realizoval bleskozvod alebo elektrická inštalácia. Revízie sú vyhovujúce podľa týchto noriem.Túto vetu musíme ako revízny technici uvádzať, pretože dnes už platia nové normy cez ktoré by dané elektrické zariadenie, rozvody a bleskozvod neprešli. Toto platí do najbližšej rekonštrukcie, ktorá musí byť zrealizovaná podľa najnovších platných noriem.

Elektrické zariadenia, rozvody a bleskozvod aj napriek tejto vete sú vyhovujúce.

Stupne horľavosti hovoria ako reaguje materiál na oheň, ako rýchlo začne horieť a zhorí. Viac informácií nájdete na tomto webe: Skupiny a triedy reakcie na oheň: porozumejte terminológii s Promatom – Promat.

Nie, takéto revízie nevykonávame.

Jedná sa o elektrické spotrebiče skupiny C – remeselnícka činnosť, držané v ruke – revízia každých 6 mesiacov. Informácie nájdete aj na našej stránke: Revízie elektrických zariadení pre bezpečný domov

Do roku 2009 bola platná norma STN 34 1390,takže revíziu je potrebné vykonať podľa tejto normy. Ak nebola realizovaná rekonštrukcia, potom podľa normy, ktorá bola platná v dobe rekonštrukcie. Bližšie informácie o normách pre bleskozvod nájdete aj na našej stránke: Bleskozvod norma – prehľady STN noriem a ich rozdiely.

Aktívny bleskozvod by sa mal revidovať každé 2 roky.
