Pohybové senzory zabudované v svietidlách, samostatné, infračervené alebo mikrovlné či vysokofrekvenčné? Poznáme viacero druhov takýchto senzorov. Poďme sa pozrieť na to, aké typy senzorov poznáme. Aké majú výhody, ale aj nevýhody.
Senzory môžu byť zabudované v svietidlách, môžu byť umiestnené pri svietidle na jeho konštrukcii alebo ako samostatný senzor, ktorý je možné namontovať k akémukoľvek zariadeniu, nielen k svietidlu.

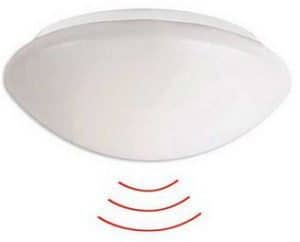

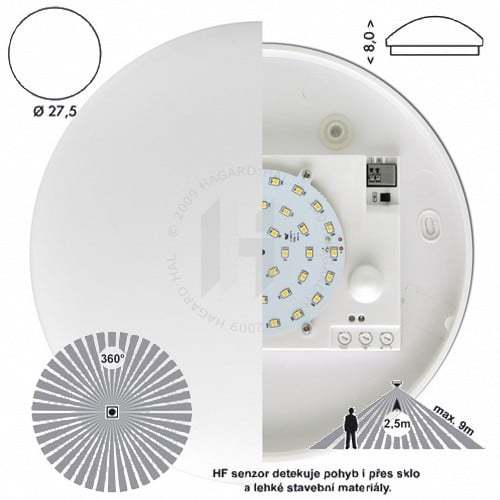

Mikrovlný, radarový senzor HF, VF
(pracovná frekvencia 5,8GHz)
Mikrovlné alebo radarové senzory, pracujú na frekvencii 5,8GHz, čo je niečo podobné, ako WIFI. Tieto vlny preto prenikajú aj stavebnými materiálmi ako sú dvere, sklo, výťah a pod. Svietidlá s mikrovlným senzorom sú síce podstatne citlivejšie a vedia zachytiť aj minimálny pohyb a je jedno či je predmet teplý alebo studený, avšak spínajú aj pri pohybe cez dvere.
Môže sa stať, že ak použijeme svietidlá v blízkosti vstupných dverí bytov, prípadne výťahu, dôjde k zopnutiu svietidla aj pri pohybe za dverami – WC, kontrola cez „kukátko“ či svieti svietidlo na chodbe, pohyb výťahu a pod. Preto sa použitiu svietidiel s HF senzormi pri bytoch a výťahoch vyhýbame a do týchto miest používame svietidlá s PIR senzorom.
Výhody HF Senzorov:
- Vysoká citlivosť – reaguje už na minimálne pohyby.
- Senzor nie je viditeľný – senzor je skrytý pod sklom, krytom svietidla.
- V zimnom období reaguje na studené osoby – reaguje na každý pohyb vo svojom okolí.
Nevýhody HF Senzorov:
- Senzor reaguje cez ľahké stavebné materiály (sklo – výťahy, okná, drevo – dvere, skrinky, predeľovacie dosky, sadrokartón a iné).
- Vyššia spotreba senzora v kľudovom stave, 0,3 – 0,5W jedného senzora, čo je pri väčších počtoch svietidiel v bytovke dosť veľa. Odporúčame použiť centrálne súmrakové spínače >>
- Vyššia cena
Viac o spotrebe a použitiu centrálneho súmrakového senzora sa dočítate v našom článku „Senzorové osvetlenie spína aj cez deň? Poznáme riešenie.“ https://www.bmelektro.sk/senzorove-osvetlenie-spina-aj-cez-den-pozname-riesenie/

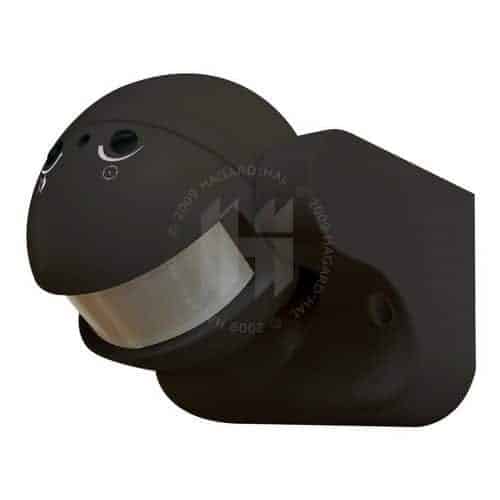

PIR senzor
(infračervené žiarenie o vlnových dĺžkach v rozsahu 8 až 14 μm)
Skratka PIR je z anglického názvu „passive infrared detector“ pasívny infračervený detektor. Svietidlá s PIR senzorom sú dizajnovo menej atraktívne, pretože PIR senzor musí byť vždy viditeľný, čo neplatí pri HF senzoroch (viď vyššie). Svietidlá s PIR senzorom sú menej citlivé a zvlášť v zimnom období, kedy studený povrch osoby, ktorá príde z exteriéru, nespôsobí dostatočnú teplotnú zmenu pred senzorom a nedôjde k zopnutiu svietidla.
Na vstupné priestory, dvere, schránky umiestňujeme väčšinou HF senzory a až následne pri bytoch umiestňujeme svietidlá s PIR senzorom.
PIR senzor má veľmi dobrú/zlú vlastnosť a to tú, že sníma len viditený priestor, nesníma cez materiály ako HF senzor a tým má aj zníženú citlivosť na schodoch, poza výťahy a pod. Svietidlá s PIR senzorom nereagujú na pohyb výťahu ani pri pohybe za dverami bytu. Svietidlá s PIR senzorom sú vhodné do priestorov chodieb, kde sú dvere do bytov a výťahy.
Výhody PIR senzorov:
- Nereaguje cez stavebné materiály (senzory pred výťahovými dverami alebo pred vchodovými dverami do bytu nereaguje na pohyb za týmto stavebným materiálom, ako to vidíme u HF senzoroch uvedených vyššie)
- Viem rozoznať svietidlo s PIR senzorom – senzor na svietidle je viditeľný
- Nižšia obstarávacia cena
- Nízka spotreba v standby režime < 0,1W
Nevýhody PIR senzorov:
- Slabá citlivosť v zimnom období – v zime má PIR senzor zníženú citlivosť, pretože osoby prichádzajúce z exteriéru majú povrch tela studený čo spôsobí nízku účinnosť zosnímať pohyb takejto osoby
- Musí byť viditeľný senzor na svietidle, senzor na svietidle musí byť viditeľne zabudovaný – takto vieme aj veľmi jednoducho rozoznať PIR a HF senzor (PIR senzor – vidím guľu, ovál senzor a na HF svietidle nevidím žiadny senzor len svietidlo a kryt svietidla).
Senzory zabudované v svietidlách
Jedná sa o svietidlá, v ktorých je už namontovaný a zapojený pohybový senzor. V prípade, že sa jedná o PIR senzor – tento je viditeľný. Ak sa jedná o HF senzor môže byť skrytý pod krytom svietidla a tým neruší dizajn svietidla.

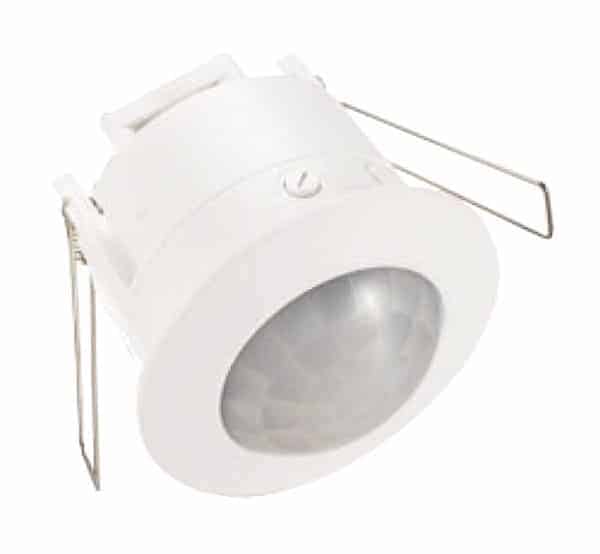

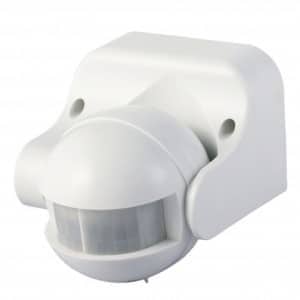

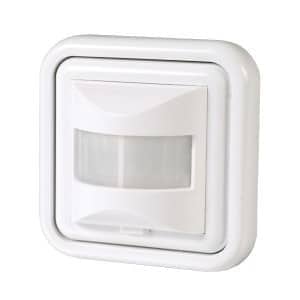

Samostatné senzory
Senzor, ktorý je možné namontovať a zapojiť k akémukoľvek elektrickému zariadeniu a to nielen k svietidlám. Samostatné senzory majú lepšie technické možnosti, čo sa týka dosahu, uhlov snímania a pod. So samostatnými senzormi je možné dosiahnuť podstatne lepšie pokrytie priestorov pohybovými senzormi. Veľmi radi používame senzory od firmy B.E.G Luxomat.
Centrálny súmrakový senzor
Slúži na spoločné zapnutie (začína noc) a vypnutie (už je ráno) pohybových senzorov. Veľká nevýhoda svietidiel so senzormi je tá, že časom dôjde k rozladeniu súmrakového spínača a preto pozorujeme spínanie svietidiel aj cez deň. Každé svietidlo začne reagovať v inom čase – súmraku. Centrálny súmrakový spínač zabezpečí hromadné – centrálne zapnutie a vypnutie všetkých svietidiel. Týmto dochádza aj k šetreniu financí, pretože svietidlá sú bez napätia a preto nemajú žiadnu spotrebu v kľudovom stave čo pri HF senzoroch predstavuje 4-5 W/svietidlo. Viac si prečítajte v našom článku >>
https://www.bmelektro.sk/senzorove-osvetlenie-spina-aj-cez-den-pozname-riesenie/
Porovnanie senzorov
PIR |
HF |
Výhody PIR senzorov:
|
Výhody HF Senzorov:
|
Nevýhody PIR senzorov:
|
Nevýhody HF Senzorov:
|
|

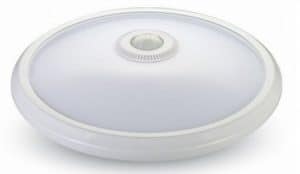

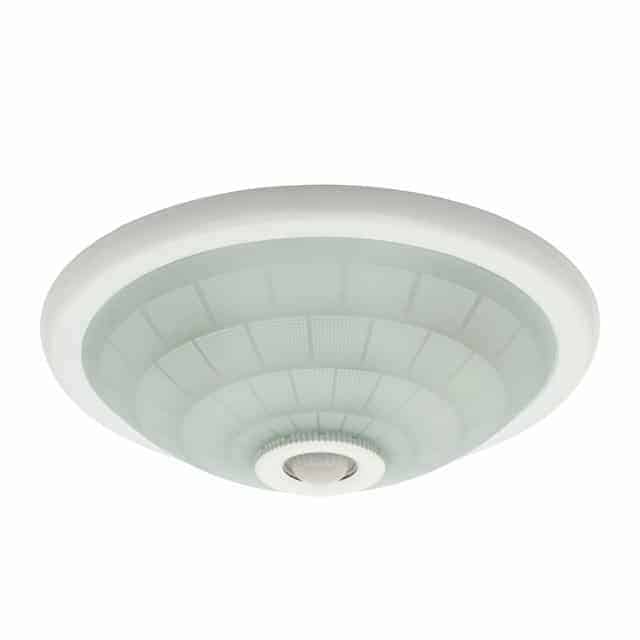

Často používané svietidlá s PIR senzorom:
|

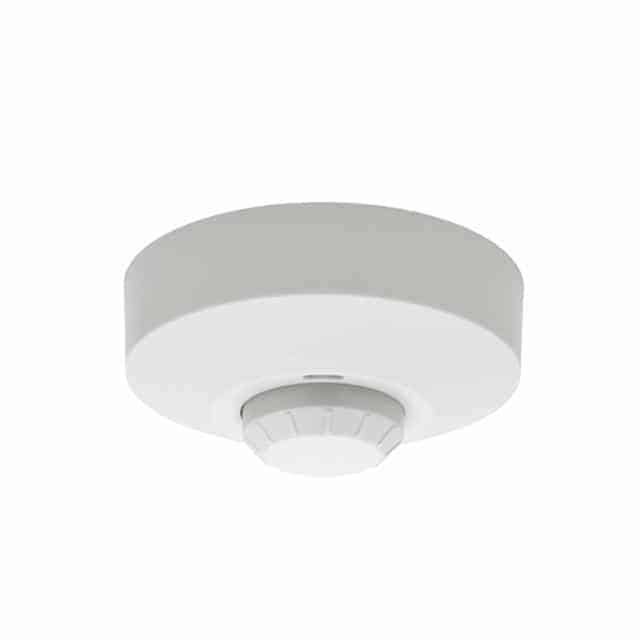

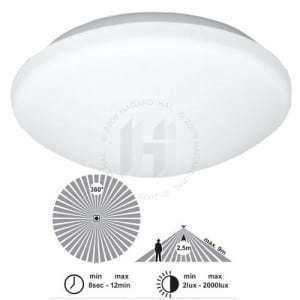

Často používané svietidlá s HF senzorom: |
Dobry den. Mal by som jednu otazku. V byte mam namontovamy klasicky samostatny PIR senzor, ktory mi zopina na chodbe podsvietenie relaizovane pomocou led pasov. Vsetko funguje super az do casu. Po nejakom case (3 mesiace) mi zacina senzor trosku blbnut t.j. nerozopne obvod. Je to tipom senzora, alebo zlym zapojenim???
Dobrý deň. Ak senzor doteraz fungoval správne tak zlé zapojenie vylučujeme. Podľa popisu teda po zdetekovaní pohybu senzor zopne LED napájací zdroj a následne po uplynutí nastaveného času nedôjde k vypnutiu. Pravdepodobne dochádza k zlepeniu kontaktov, prípadne poruche v elektronike PIR senzora. Spínané zdroje pre LED pásiky ako aj všetky PC zdroje (tzv.elektronické zdroje – spínané zdroje) pri svojom zapnutí vytvárajú veľkú špičku v odbere prúdu, ich priebeh sa podobá zapínaniu motorov. Predpokladáme, že spínaním takýchto zdrojov dochádza k zlepeniu kontaktov na pohybovom senzore. Jediné čo môžete spraviť je ísť reklamovať tento pohybový senzor, reklamáciu by Vám mali uznať.
Dobry den
Mal som namontovany PIR senzor na 12V, ktory fungoval spravne. Napojene boli LED 12V. Chcel som prejst na klasicke ziarovky, takze som sa rozhodol, aby cez senzor neprechadzali velke prudy, tak som vlozil do obvodu rele. Po tomto snimac prestal fungovat, stale len svieti, nevypina nereaguje na pohyb, aj ked som skusal naspat LEDky. myslite ze to rele odpalilo PIR senzor?
Dobrý deň, relé ako také ho určite neodpálilo. Je tam malá cievka, ktorá má minimálne odbery. Skôr by som sa pozrel na montáž, či pri montáži nedošlo k poškodeniu. Napíšte nám aký typ senzora a ké relé ste použili. Vieme sa na to pozrieť bližšie.
Dobry den,
instaloval som vonkajsie svietidlo s PIR senzorom na neosvetlenej prijazdovej ceste pri automaticky ovladanej brane. Cez den som vsetko nastavil a fungovalo to spravne, ale v noci sa mi svetlo samovolne zapinalo.
Najprv som myslel, ze je to koli tomu, ze islo o starsie halogenove svietidlo. Tak som ho vymenil za nove 10W LED svetlo zn. Nedes LF2021S, ale na moje prekvapenie to bolo este horsie.
Vedeli by ste mi prosim poradit, kde moze byt problem a ako ho odstranit? Svetlo je namontovane na stlpiku plota (vlnity plech). Sirka prijazdovej cesty je ca. 3.5m (z druhej strany je 1.8m betonovy plot). Svietidlo (senzor) je nainstalovane vo vyske ca. 1.6m a nasmerovany sikmo smerom ku hlavnej ceste vzdialenej ca. 7m s poulicnym osvetlenim vzdialenym ca.15-20m. Prajazd vozidiel po ceste nespinal svetlo. Teploty boli okolo 0st.C.
Dobrý deň, uvedené svietidlo so senzorom nepoznáme a nemáme s ním skúsenosti. Ak sme mali zabezpečovať kvalitné spínanie svietidiel a tak ay to bolo dlhodobo funkčné išli sme do kvalitných senzorov B.E.G. ktoré nás ešte nikde nesklamali.
Zdravim,poprosim o pripadnu radu :
mam PIR snimac umiestneny vonku, spina obycajne 2 ziarovky.Do teraz fungoval dobre cca rok.Zrazu zacal spinat bez pohybu v zone.Zapne ,prejde nastaveny cas – vypne.O chvilu zapne zase a tak sa to opakuje celu noc-pokial je tma.Cas medzi vypnutim a znova zapnutim je rozny.Pohybuje sa to medzi 5 az 15 sek.A tak dookola. V com moze byt chyba.Da sa to nejak odstranit.
Dakujem za radu a odpoved.
Belus
Dobrý deň, vyzerá to na pokazený senzor a pomôže len výmena. Ak skutočne nie je žiadny pohyb pred senzorom a svojvoľne spína a to dokonca cyklicky a pravidelne v rozsahu 5 – 15sek tak to bude určite nefunkčným senzorom.
Dobrý deň môže pir senzor spínať aj pohyb listia na strome ktoré je v jeho blízkosti.
Dobrý deň, áno je to možné.

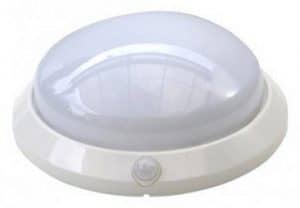

Dobrý deň, chcem sa spýtať, či môže žiarovka s vláknom po jeho prepálení, pokaziť PIR snímač? Na chodbách mame svietidlá Oľga (Marina Fulgur), tie sa však po prepálení vlákna znefunkčnia, postupne ich nahradzujeme svietidlami typu Fogler DL 2400.
Dobrý deň, áno je to možné. Prepálenie vlákna môže spôsobiť zvýšený prúd, ktorý zničí relé v svietidle.
Dobrý deň, prosím o radu aký senzor mám použiť na príjazdovú cestu do garáže, tak aby senzor zapol skôr ako vystúpim z auta (na pohyb auta) a videl som kam kráčam keď idem otvoriť bránu. Ďakujem.
Dobrý deň, odporúčame použiť senzor s radarovým čidlom. Jedná sa o frekvenčné snímanie pohybu, keď dôjde k narušeniu a odrazu radarového žiarenia. HF, radarové senzory sú presnejšie. Pozor ale, fungujú aj cez stavebné materiály ako sú dvere, sadrokartón, preto nie sú vhodne ako svietidla pri bytoch, vstupoch.
Dobry den, chcem sa spytat aky senzor pouzit v bytovom dome na spolocnej chodbe na poschodi, kedze klasicky spinac mam velmi daleko od dvery.
Dobrý deň, na chodbách pri bytoch je najlepšie použiť senzory s PIR čidlami. Značka B.E.G. je jedna y najlepších výrobcov senzorov, majú aj PIR samostatné senzory. Ak by ste použili HF senzor, môže Vám spínať a reagovať na pohyb cez stavebné prvky ako sú bytové dvere, výťah v šachte, cez sklo a pod.
Kde by som našiel schému zapojenia bezdrôtového PIR senzora 433 MHz. Mám ho a rád by som poznal jeho zapojenie.
Dobrý deň. Uvedenú schému nemáme, treba sa pozrieť na stránky výrobcu.
