REVÍZIA BLESKOZVODU
preukáže funkčnosť ochrany objektu pred úderom blesku
Revíziu bleskozvodu je potrebné vykonávať minimálne každé 4 roky pre klasický – pasívny bleskozvod a 2 – 3 roky pri aktívnom bleskozvode.
Revíziou preveríme funkčnosť bleskozvodu, tak aby pri údere blesku, išiel blesk čo najkratšou cestou a po nami zadaných cestách priamo do zeme.
Revízie bleskozvodu vykonávame na pasívnych bleskozvodoch, ale aj na aktívnych bleskozvodoch. Popri potrebných úkonoch a meraniach, ako pro klasickom bleskozvode, vykonávame aj funkčnú skúšku aktívnej hlavice.
Potrebujete vykonať kompletnú revíziu elektroinštalácie aj bleskozvodu?
Kliknite na odkaz a vyplňte formulár pre získanie ceny za revíziu elektroinštalácie >>
Aktívny bleskozvod
Aktívny bleskozvod Franklin Plus WAT20 na členitom rodinnom dome.
Klasický – pasívny bleskozvod
Klasický – pasívny bleskozvod vytvorený drôtom AlMgSi 8mm po hrebeni strechy.
Aktívny bleskozvod CIRRUS
Aktívny bleskozvod pre dve bytovky vedľa seba. Jeden zemnič.
Zachytávacia sústava doplnená o tyče
Zachytávacia sústava klasického – pasívneho bleskozvodu na členitom objekte doplnená o zachytávacie tyče.
Pasívny bleskozvod na RD
Pasívny bleskozvod na rodinnom dome tvorený drôtom AlMgSi 8mm a vytvorením pomocného zachytávača na konci strechy.
Aktívny zachytávač
Aktívny zachytávač s počítadlom bleskov.
Bleskozvod na drevenej streche
Zachytávacia sústava na drevenej šindľovej streche.
Aktívny zachytávač na strojovni výťahu
Aktívny zachytávač na strojovni výťahu – Franklin Plus WAT.Aktívny zachytávač na strojovni výťahu
Oddielaný pasívny bleskozvod
Oddialená zachytávacia sústava na plochej streche vzdialená od predmetov na minimálne bezpečnú vzdialenosť „s“.
Bleskozvod na plochej streche
Zachytávacia sústava na plochej streche doplnená o zachytávaciu tyč, ktorá vytvára ochranný priestor pre komín.
Zachytávacia sústava kopíruje strechu
Zachytávacia sústava musí vytvárať ochranný priestor a chrániť všetky časti strechy.
Zvod s meracou svorkou a zemničom
Ochranný uholník chráni zemnič a cez meraciu svorku je spojený zo zvodom bleskozvodu. Zvod po povrchu.
Zachytávacia hlavica Franklim Plus WAT
Aktívna zachytávacia hlavica Franklin Plus WAT na nerezovej nosnej tyči umiestnená m nad objektom pre vytvorenie dostatočného ochranného priestoru.
Počítadlo úderov blesku
Aktívne zachytávače je vhodné doplniť o počítadlo úderov blesku. Po každom údere blesku je nevyhnutné vykonať revíziu a funkčnú skúšku aktívnej hlavice.
Aktívna hlavica Franklin Plus WAT na trojnožke
Komplet zostava zachytávacej hlavice Franklin Plus WAT, ktorá je upevnená na nosnú nerezovú tyč na trojnožke.
Zachytávacia tyč pre vytvorenie ochrannho priestoru
Mrežová zachytávacia sústava je doplnená o zachytávaciu tyč, ktorá vytvára ochranný priestor pre komín. Zachytávacia tyč je vzdialená na minimálnu bezpečnú vzdialenosť „s“.
Upevnenie nosnej tyče na trojnožku
Trojnožka s upevnením pre 6m nosnú tyč aktívnej hlavice Franklin Plus WAT zachytávacej sústavy objektu
Aktívny bleskozvod na bytovke
Aktívny zachytávač na objekte bytového domu, ktorý chráni aj vedľajšiu bytovku.
Zaťaženie zachytávacej tyče
Zaťaženie zachytávacej tyče a pripojenie na zachytávaciu sústavu bleskozvodu.
Aktívny zachytávač na objekte
Aktívny zachytávač na objekte pre ochránenie objektov v okolí.
Zvody a zachytávač na plechovej sedlovej streche
Hrebeňová zachytávacia sústava na hreben sedlovej strechy z ktorej idú zvody k zemničom na podperách vedenia.
Pripojenie zvodu na zachytávaciu sústavu
Zachytávacia sústava, ktorá je pripojená na zvod bleskozvodu.
Hrebeňová zachytávacia sústava a zvody k zemničom
Koniec zachytávacej sústavy na sedlovej streche. Uchytenie drôtu na podperách vedenia pre hrebeň strechy.
Svorka na odkvapový žľab
Odkvapový žľab je možné použiť ako nosný prvok pre uchytenie zvodového drôtu cez originálnu svorku.
Sada pre meranie Franklin Plus WAT
Meraci prístroj a prípravok pre meranie hlavice Franklin Plus WAT.
Meranie hlavice Franklin Plus WAT vo firme
Hlavica Franklin Plus WAT – etalón vo firme, keď si potrebujeme zistiť a potvrdiť funkčnosť prístroja, keď sú pochybnosti.

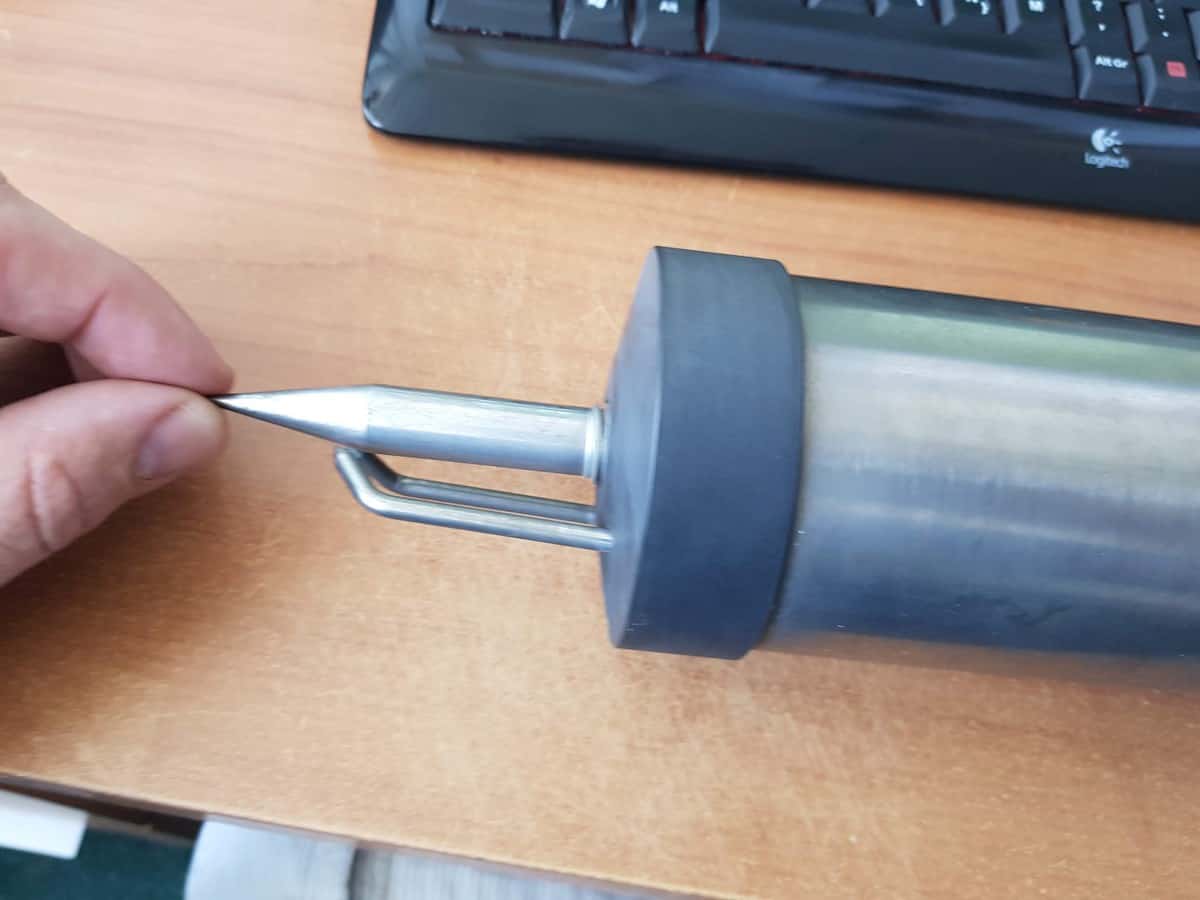

Detail hlavica Franklin Plus WAT
Detail hlavice Franklin Plus WAT – etalón vo firme, keď si potrebujeme zistiť a potvrdiť funkčnosť prístroja, keď sú pochybnosti.
Prístroj na meranie Franklin Plus
Meraci prístroj pre meranie aktívnej hlavice zachytávača Franklin Plus WAT.
Meranie hlavice Franklin Plus WAT
Po zložení nosnej nerezovej tyče je možné zmerať aktívnu hlavicu zachytávača Franklin Plus WAT.
Meranie zemného odporu impednačnou slučkou
Meranie zemného odporu náhradnou metódou, meraním impedančnou slučkou.
Meranie zemniča metódou zemných sond
Meranie druhého zemniča aktívneho bleskozvodu pomocou zemných tyčí – nejpresnejšia metóda.
Meranie zemného odporu
Zemný odpor zemniča do 15 Ohmov podľa starej normy a do 10 Ohmov podľa novej normy.
Meranie zemného odporu kliešťami
Meranie zemného je možné aj kliešťovou metódou, avšak len pri splnení určitých podmienok.
Meranie celkového zemného odporu
Meranie zemného odporu prístrojom Metrel Eurotest 61557.
Meranie zemného odporu kliešťami
Meranie zemného odporu pomocou klišťovej metódy prístrojom Metrel Eurotest 61557.
Meranie zemného odporu Eurotest 61557
Hodnota merania zemného odporu prístrojom Metrel Eurotest 61557.
Revízia bleskozvodu – TERMÍNY
Každý bleskozvod je potrebné pravidelne kontrolovať a vykonávať merania. Jedná sa o revíziu bleskozvodu. Pri revízii sa overuje funkčnosť bleskozvodu. Pri údere blesku musí bleskozvod zviesť blesk do zeme čo najkratšou cestou a po nami vybraných cestách. Ak bleskozvod nemá najlepšiu cestu do zeme určenú, určite si ju nájde. Potom vidíme na záznamoch kamier, ako roztrhlo strom (drevo je izolant a aj napriek tomu si blesk vybral túto cestu). Devastácia objektu je o to väčšia čím je väčší odpor voči zemi.
Pri revízii sa vykonávajú tieto úkony:
- Kontrola zachytávacej – zbernej sústavy na streche, zvody a zemniče.
- Meranie zemných odporov zemničov – vytvorenie čo najľahšej cesty pre blesk do zeme.
- Kontrola a meranie prepäťovej ochrany hlavných rozvodov objektu.
- Funkčná skúška aktívnej hlavice zachytávača pri aktívnom bleskozvode.
Klasický - pasívny bleskozvod
Klasický bleskozvod tvorený drôtom po streche, zachytávacími tyčami, zvodmi zo strechy dole do zeme cez meracie svorky.
Revízie robíme aj podľa starej normy (pôvodné bleskozvody) STN 34 1390, ktorá bola platná do 1.2.2009. Nové objekty postavené od roku 2009 robíme revízie bleskozvodu podľa súboru noriem STN EN 62305-1 až 5.
| Hladina ochrany I. a II. (športoviská, opery, dôležité objekty) | 2 roky |
| Hladina ochrany III. a IV. (bytovky, rodinné domy, admin.budovy) | 4 roky |
| Objekt s priestorom s nebezpečenstvom výbuchu | 1 rok |
Aktívny bleskozvod
Aktívny bleskozvod, ktorý je tvorený aktívnou hlavicou – zachytávačom (hrčka na zachytávacej tyči) a ďalej zvody pre malé objekty 1 zvod a pre väčšie objekty 2 zvody. Meracie svorky zemničov, ktoré spájajú nadzemnú a zemniacu sústavu bleskozvodu.
V dnešnej dobe už nové objekty nemôžu byť kolaudované s aktívnym zachytávačom. Revízie aktívnych bleskozvodov robíme s meraním a revíziou zemnenie a vedenia ako aj funkčná skúška aktívnej hlavice zachytávača.
Revízie sú vykonávané podľa nižšie uvedených noriem podľa toho v ktorom období bol objekt kolaudovaný.
STN 34 1391 6:1998, STN 34:1391 Z1-11:2004,
| Stupeň I (veľmi dôležité objekty, športoviská, opery a pod.) | 2 roky |
| Stupeň II. a III. (ostatné objekty) | 3 roky |
Funguje Vám bleskozvod?
Revízia bleskozvodu preverí, či je Váš bleskozvod v poriadku a funkčný. Zistite, či sú ochranné prístroje funkčné a tým Vás chránia pri búrkach.
Funkčný bleskozvod zvedie blesk čo najrýchlejšie do zeme a po nami zadaných cestách.
Revízia bleskozvodu po montáži
Skontrolujeme bleskozvod a práce dodávateľskej firmy elektromontážnych prác. Následné revízie po elektromontážnych prácach sú najskôr po 3-4 rokoch. Vtedy už záruka na dodávku elektromontážnych prác bleskozvodu neplatí. Podrobná a nezávislá revízia, Vám ušetrí množstvo financií.
Revízie predložíme kedykoľvek
V prípade mimoriadnych udalostí Vám vieme bezplatne predložiť originálnu dokumentáciu (revízia bleskozvodu) potrebnú k plneniu poistky. Kontrola a štátne inštitúcie majú k dispozícii vždy platné revízie. S dokumentáciou od nás kontroly končia väčšinou bez pokút. Dokumentáciu máme zálohovanú a kedykoľvek prístupnú.
Revízie bleskozvodu vykonávame fyzicky.
Revíziu bleskozvodu vykonávame skutočne na stavbe ako aj merania zemničov.
Každá revízna správa (OPaOS) má odporúčanie a návrh riešenia – odstránenie závad. Cenová ponuka obsahuje vždy položky materiálu a práce.
Funkčná skúška aktívnych bleskozvodov všetkých typov hlavíc dodávaných na SLovensko.
- Franklin Plus WAT
- DAT Controler PLUS
- SCHIRTEC
- Franklin France AFB
Revízia, je kontrola elektroinštalačných prác
Po každej elektromontážnej práci, montáži alebo oprave bleskozvodu si dajte vykonať revíziu, nezávislým revíznym technikom.
Nezaujatá revízia
Dodávateľské firmy Vás budú presviedčať, že Vám dodajú revíziu v cene. Dajte si však spraviť revíziu od nezávislého revízneho technika od dodávateľskej firmy.
Revízia od montážnej firmy
Z osobných skúseností vieme, že je to najdrahšia revízia. Po následnej revízii, ktorá je už po záručnej dobe, skutočný revízny technik veľakrát zisťuje nedostatky, až fatálne zlyhania dodávky elektorinštalačných prác.
Skutočná revízia
Montáž a dodávka elektroinštalačných prác sa už veľakrát nedá reklamovať. Následná cena opravy je podstatne vyššia, ako cena revízie. Vyberte si svojho revízneho technika, ktorý bude zastupovať Vás a nie dodávateľskú firmu.
