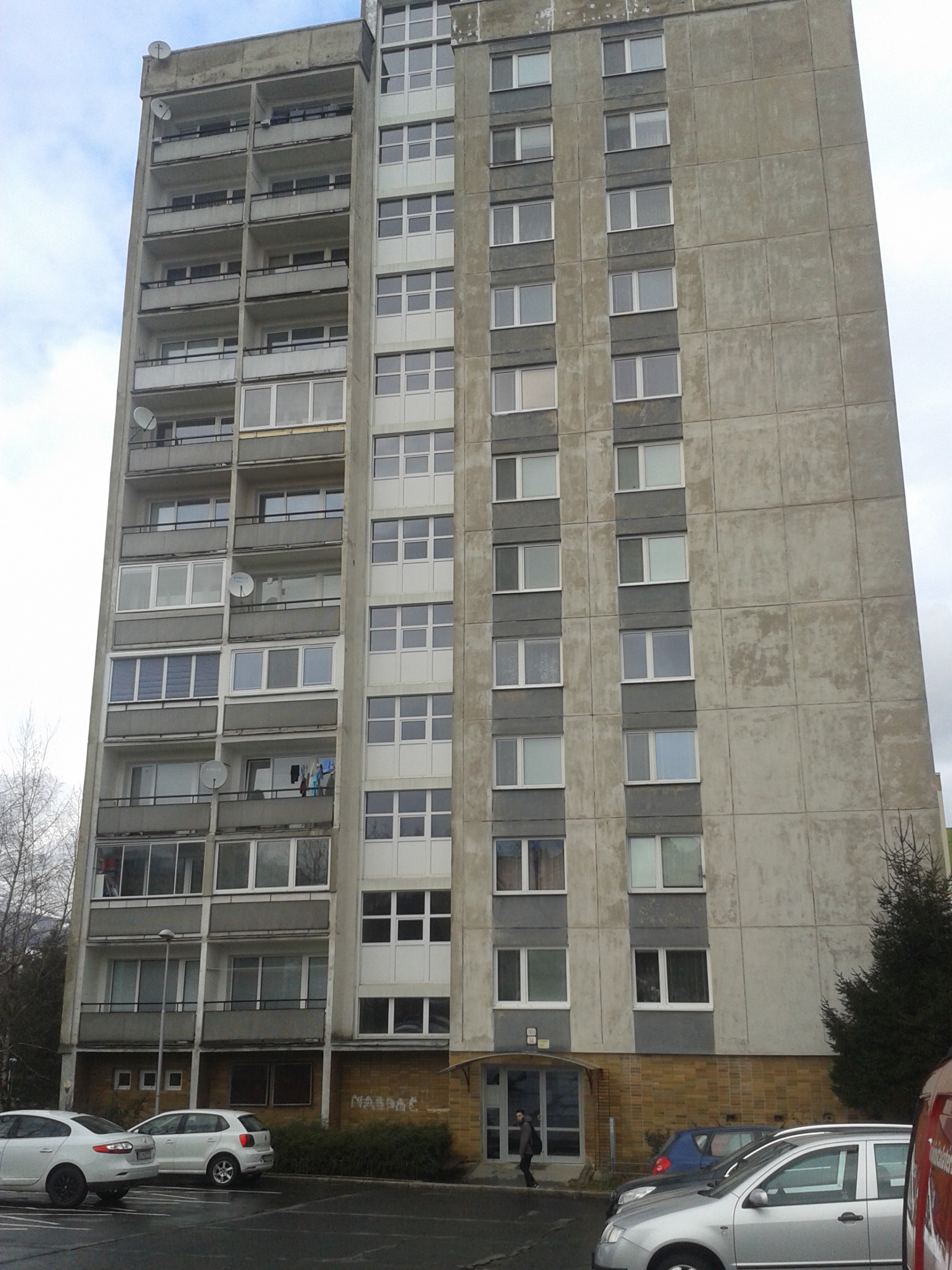

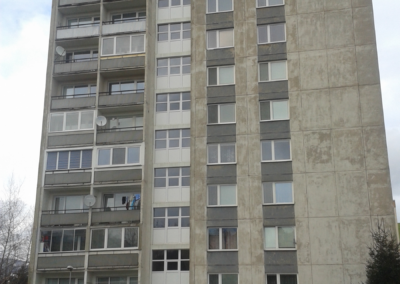

Projekt elektroinštalácie pre bytovku

 Spojová 12, Banská Bystrica

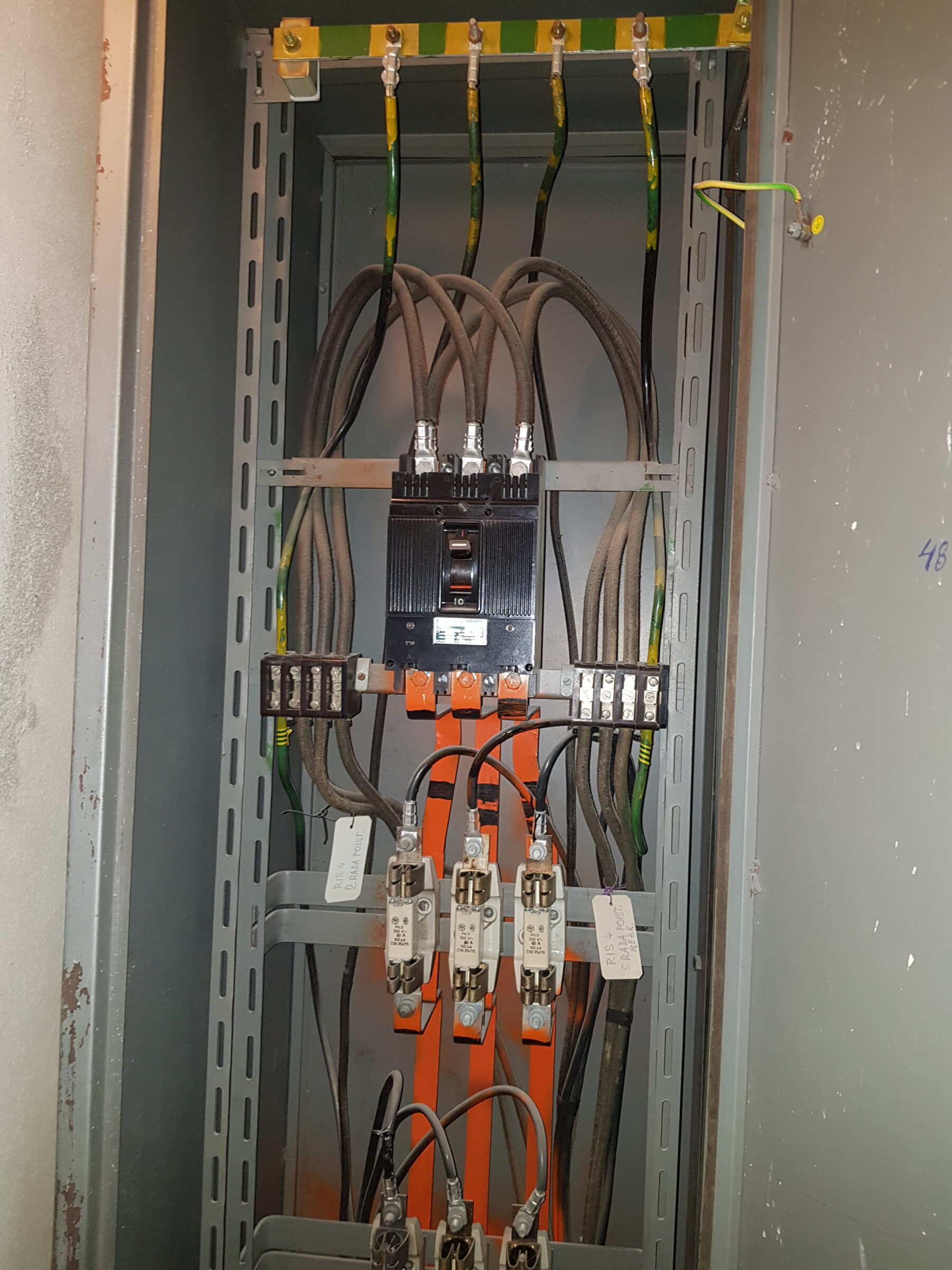

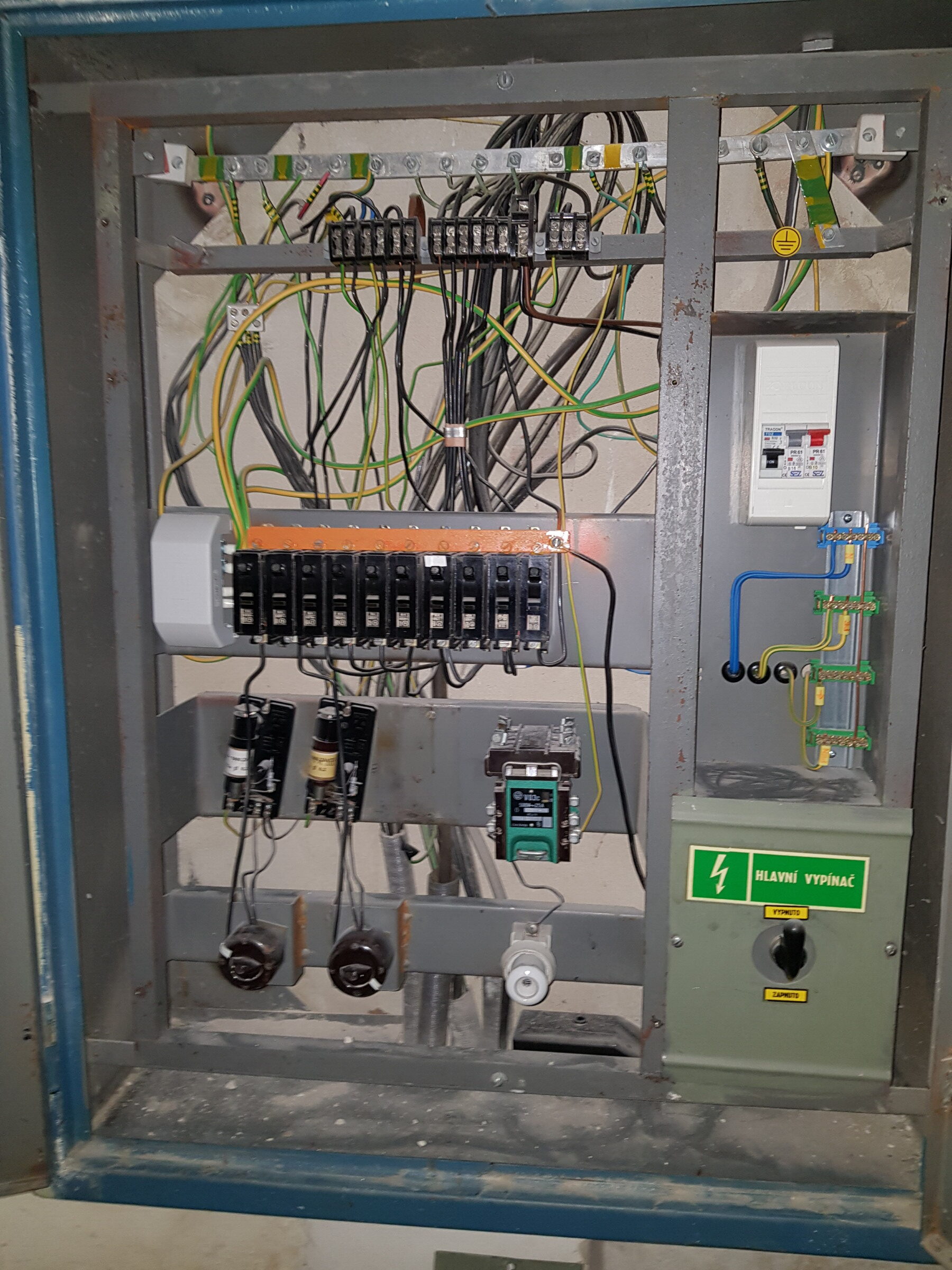

Fotogaléria z obhliadky

O realizácii

44

Bytov

1

Vchody

11

Počet poschodí

Projekt elektroinštalácie pre bytovku

Rozsah rekonštrukcie elektroinštalácie:



  • Prívody do bytov: N2XH-J 5×6 + H07Z-K 6 ZŽ v lište LHD 40×40 HF.
  • Hlavný prívod pre bytovku: 4x H07Z-K 95mm² (L1, L2, L3, PEN) + H07Z-K 25mm² (HUS).
  • Hlavné stúpacie vedenie: ľavá stupačka: H07Z-K J 4×50 + H07Z-K 25 HUS. Pravá stupačka: H07Z-K J 4×50 + H07Z-K 25 HUS.
  • Prívody pre výťahy: výťah č.1, 2: H07Z-K 4×10 + CYA 16 ZŽ HUS (z 11. poschodie v HFXP40 do strojovne výťahu).
  • Rozvody pivníc a suterénu: áno.
  • Svietidlá chodby a schodište: PIR+NO svietidlá s pohybovým senzorom a núdzovým modulom.
  • Osvetlenie súkromných pivníc: oddelená etapa realizácie.

Demontáž a likvidácia

  • Staré elektrické káble: odstránia sa len vo viditeľnom rozsahu.
  • Demontáž rozvádzačov: kompletná, vrátane zákonnej likvidácie elektroodpadu.
  • Hlavný prívod pre HR rozvádzač: z SR skrinky káblom 4xH07Z-K 95mm² + H07Z-K 25mm² HUS v existujúcej trubke, prípadne FXKVS 63.
  • Hlavné stúpacie rozvody: ľavá stupačka: H07Z-K J 4×50 + H07Z-K 25 HUS (FXKVS 50); pravá stupačka: H07Z-K J 4×50 + H07Z-K 25 HUS (FXKVS 50).
  • Repas elektromerových rozvodníc JOP: rozvodnica RS (rozvodnica RM, RS-pôvodná, R-záložné osvetlenie – zrušiť).
  • Zvodič bleskových prúdov a prepäťová ochrana: SALTEK B+C MAXI V/3 bude v HR rozvádzači.
  • Odberné miesta: hlavné istenie B25A/1 – zachovanie existujúcich prúdových hodnôt hlavných ističov a ich počet fáz.
  • Nové ističe a drôtovanie pre byty a ich obvody: umiestnené v hornej časti JOP.
  • Pripojenie bytovky na uzemnenie HDS: hlavné uzemnenie bytovky a vytvorenie HUS svorkovnice, na ktorú budú pripojené všetky kovové prvky bytovky a vstupy (kúrenie, plyn, voda).
  • Pripojenie kovových prvkov objektu: na HUS-EPS všetky kovové prvky objektu, voda, plyn, kúrenie a pod.
  • Osvetlenie chodieb a schodišťa: pri bytoch a na medziposchodiach s použitím PVC LHD 20×20 HF a LHD 40×40 HF lištách (bezhalogénové) a nové svietidlo s PIR senzorom a núdzovým modulom. Rozvody vedené s bezhalogénovými káblami N2XH-J 3×1,5.
  • Zásuvky 230V v rozvodnici RS: technologickom podlaží, na DIN lištu – pracovné.
  • Prívody pre výťah č.1 a č.2: káblom N2XH-J 4×10 + CYA 16 ZŽ HUS (od JOP/P:11 v FXPY 40 až do strojovne výťahu). V strojovni výťahu bude umiestnený podružný rozvádzač RV, kde bude hlavné istenie pre jednotlivé rozvodnice výťahov (3f spínače napojenia výťahu), osvetlenie a zásuvka 230V v strojovni výťahu.
  • Osvetlenie v pivničných priestoroch: v lištách po stenách s použitím elektroinštalačných líšt LHD 20×20 HF a LHD 40×20 HF a káblom N2XH-J 3×1,5.
  • Svietidlá v súkromných pivniciach: ovládané pred vstupom do pivnice.
  • Svietidlá po chodbách pivníc: ovládané jedným spínačom pri vstupe do danej pivnice.
  • Prívody do bytov: v elektroinštalačných žľaboch LHD 40×40 HF po stene chodby, pripojenie na existujúcu rozvodnicu v byte káblom N2XH-J 5×6 + H07Z-K 6 HUS.

Projektová dokumentácia nerieši

  • Byty a ich príslušenstvo.
  • Bleskozvod – vonkajšia ochrana pred bleskom.
  • SLP rozvody JOP – byt (využijú sa existujúce).
  • Rozvody domáceho dorozumievacieho zariadenia.
