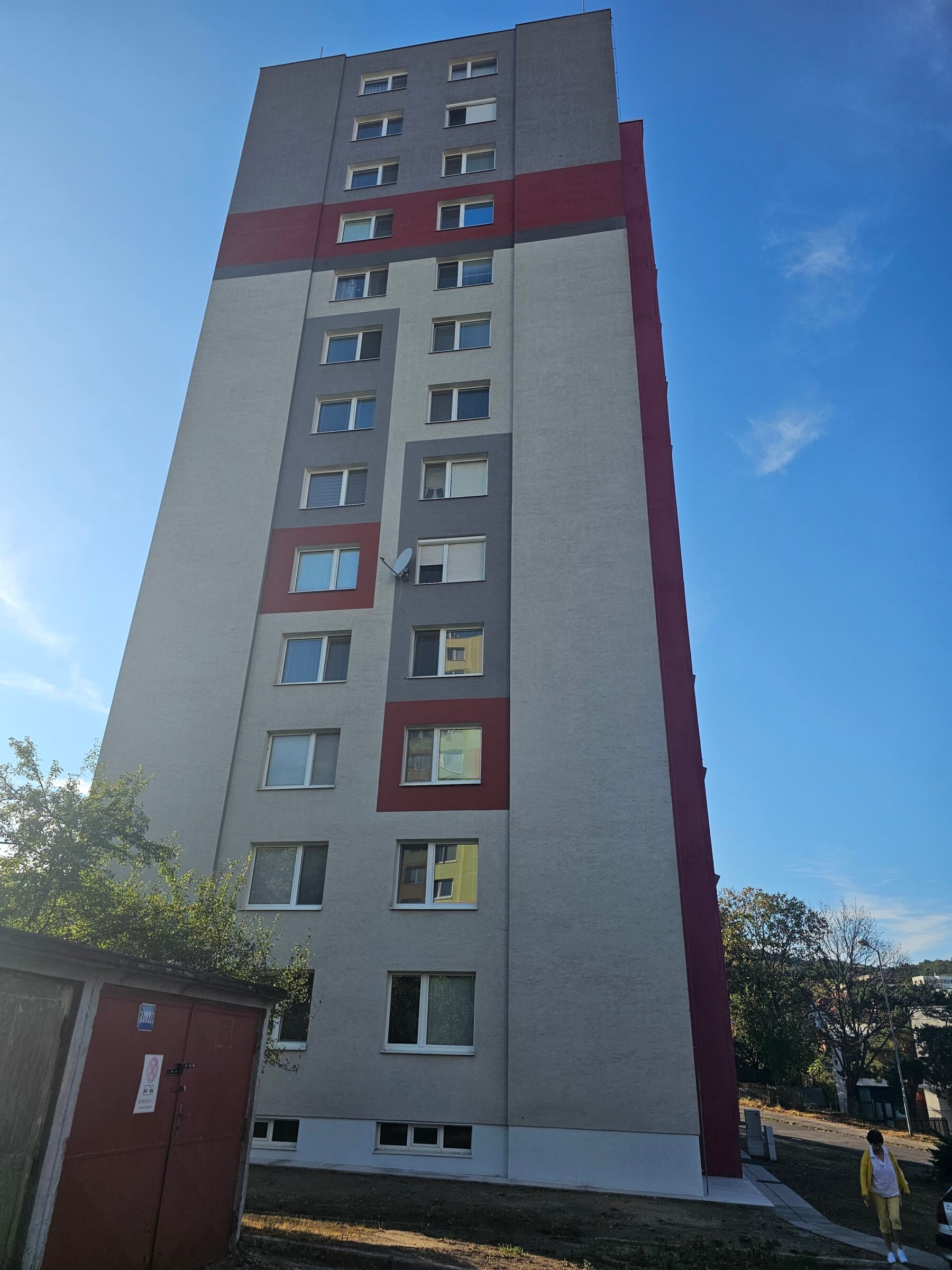

Projekt elektroinštalácie pre bytovku

Rozsah projektu:

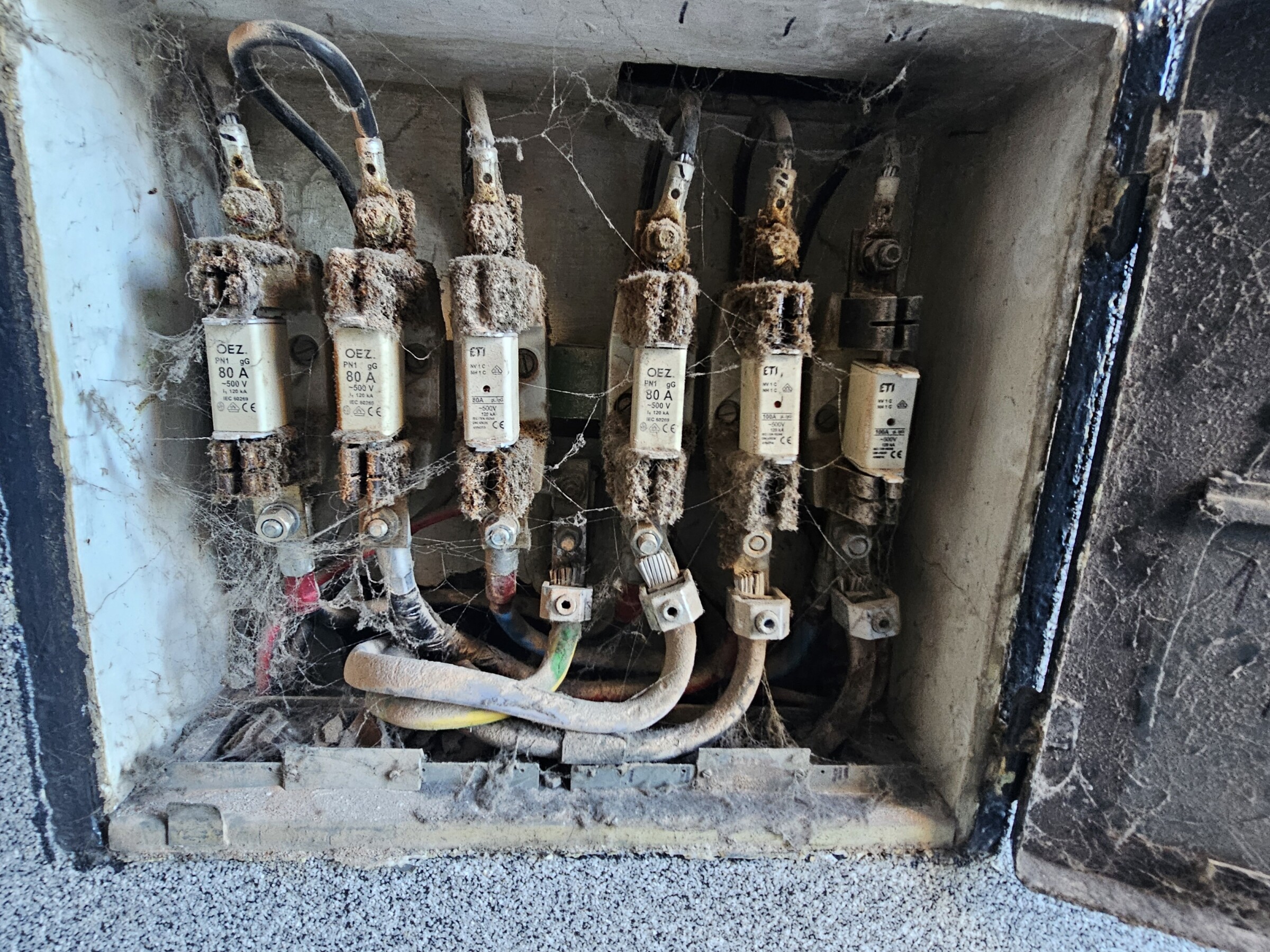

Istenie v PRIS3 – prívod do HDS3: ZSD elektrárne

Hlavný prívod pre HDS3: NAAY 4×150 – existujúce, ponechané

Istenie v HDS3 – ľavé vedenie: PN1 100A/3 gG

Hlavný prívod pre bytovku (ľavé vedenie):

• • 4x H07Z-K 1×50 + H07Z-K 1×25 ZŽ HUS v kovovom MARS žľabe
  • 67 % vyťaženie kábla (26 bytových jednotiek, súdobosť 0,36; 1 bj = 400V/5,5kW 3F)

Istenie v HDS3 – pravé vedenie: PN1 100A/3 gG

Hlavný prívod pre bytovku (pravé vedenie):

• • 4x H07Z-K 1×50 + H07Z-K 1×25 ZŽ HUS v kovovom MARS žľabe
  • 67 % vyťaženie kábla (26 bytových jednotiek, súdobosť 0,36; 1 bj = 400V/5,5kW 3F)

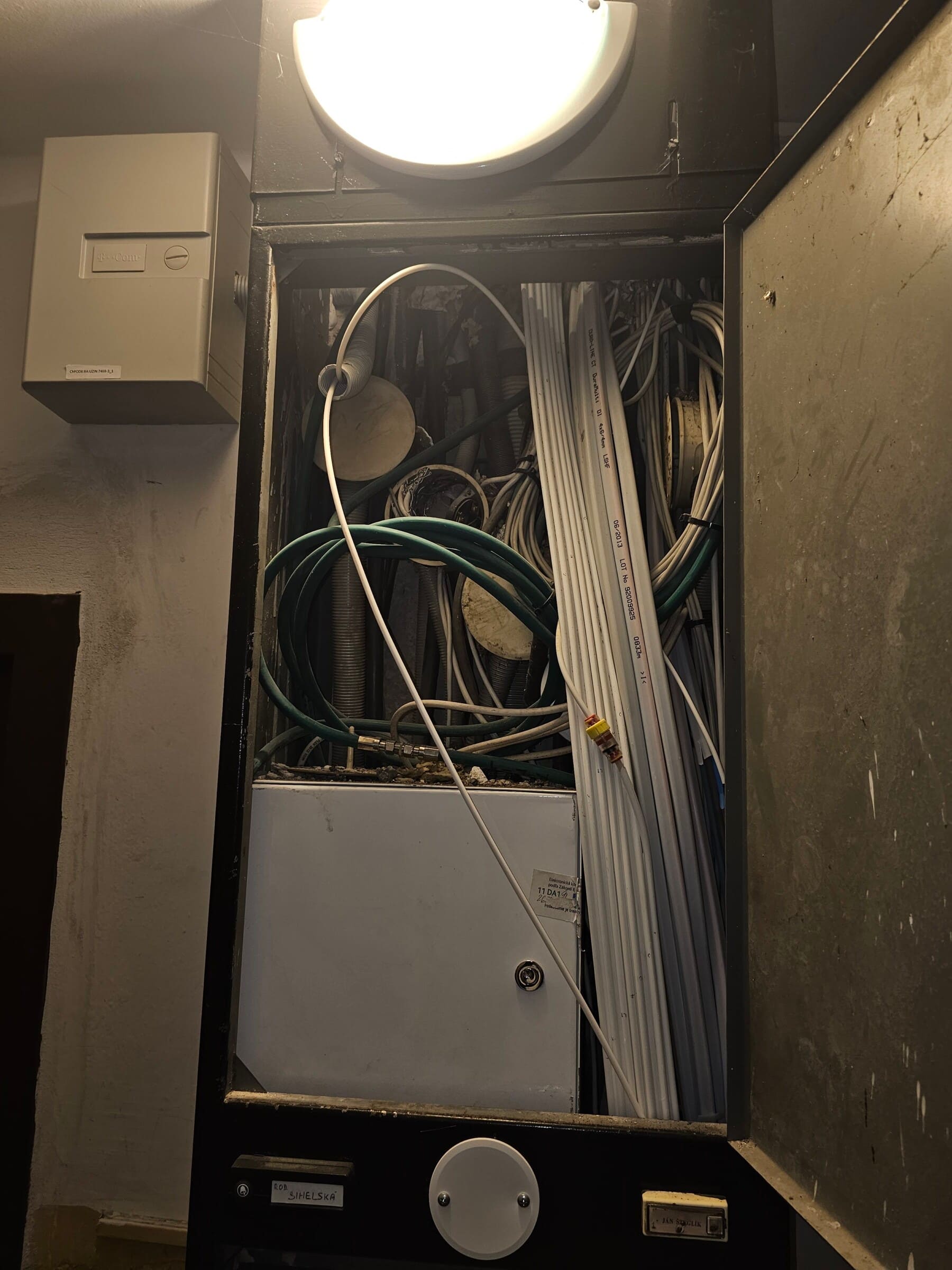

Hlavné stúpacie vedenie – ľavé:

• • 4x H07Z-K 1×50 + H07Z-K 1×25 ZŽ HUS v existujúcej trubke
  • 67 % vyťaženie kábla (26 bytových jednotiek, súdobosť 0,36; 1 bj = 400V/5,5kW 3F)

Hlavné stúpacie vedenie – pravé:

• • 4x H07Z-K 1×50 + H07Z-K 1×25 ZŽ HUS v existujúcej trubke
  • 67 % vyťaženie kábla (26 bytových jednotiek, súdobosť 0,36; 1 bj = 400V/5,5kW 3F)

Požiarne prestupy: NOBASIL + HILTI systém (náter)

Prívod pre výťah V1, V2:

• • Nový prívod vedený v OCEP rozvodniciach až do strojovne výťahu
  • 2x CXKH-R-J 5×6 + H07Z-K 16mm² HUS

Rozvodnica RV (výťah):

• • Napojenie z rozvodnice RS1
  • Z nej napojenie existujúcej elektroinštalácie + vytvorenie rozvodov osvetlenia a zásuvky

Prívod pre rozvodnicu RS: nový prívod CXKH-R-J 3×6

Zásuvka 230V: pri vypínačoch vo vybraných miestnostiach v suteréne

Rozvody pivníc a spoločných priestorov:

• • UPRM šedé pevné trubky
  • Spínače po povrchu
  • Ohyby cez HFXP 16

Svietidlá chodby byty – PIR čidlo: nové svietidlo osadené na RE rozvádzač, PIR čidlo ponechané

Svietidlá medziposchodie: nové FOGLER DL-2400 s PIR senzorom

Núdzové osvetlenie: nové SCHRACK NO LED K5, výdrž 3 hodiny

Prívody do bytov: nové vedené v lištách LHD 40×40 HF – CXKH-R-J 5×6
