Rekonštrukcia elektro stupačiek v bytovom dome
Daniela Michaelliho 15-21, Martin
108
Odberných miest
40
Rozvádzačov
4x
HDS skrinka
Rekonštrukcia elektro stupačiek v bytovom dome

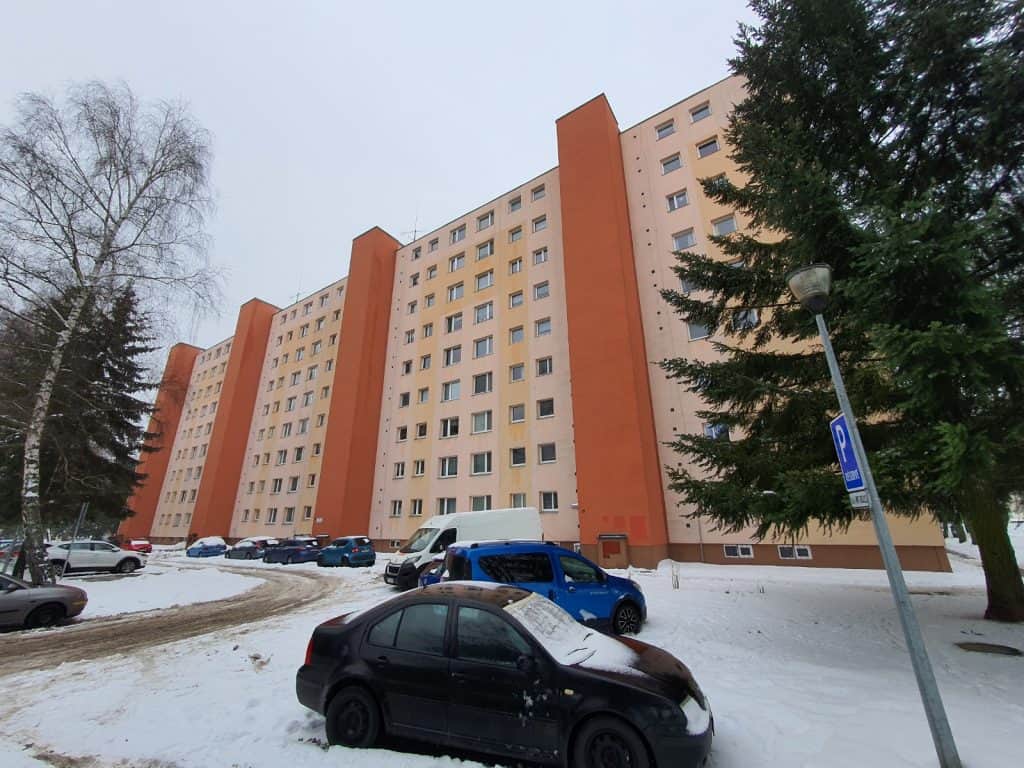

Panelový dom 9.poschodový, ktorý má 4 vchody a s 3x byt na poschodí. Celkovo sa jednalo o 27 bytov v každom vchode.

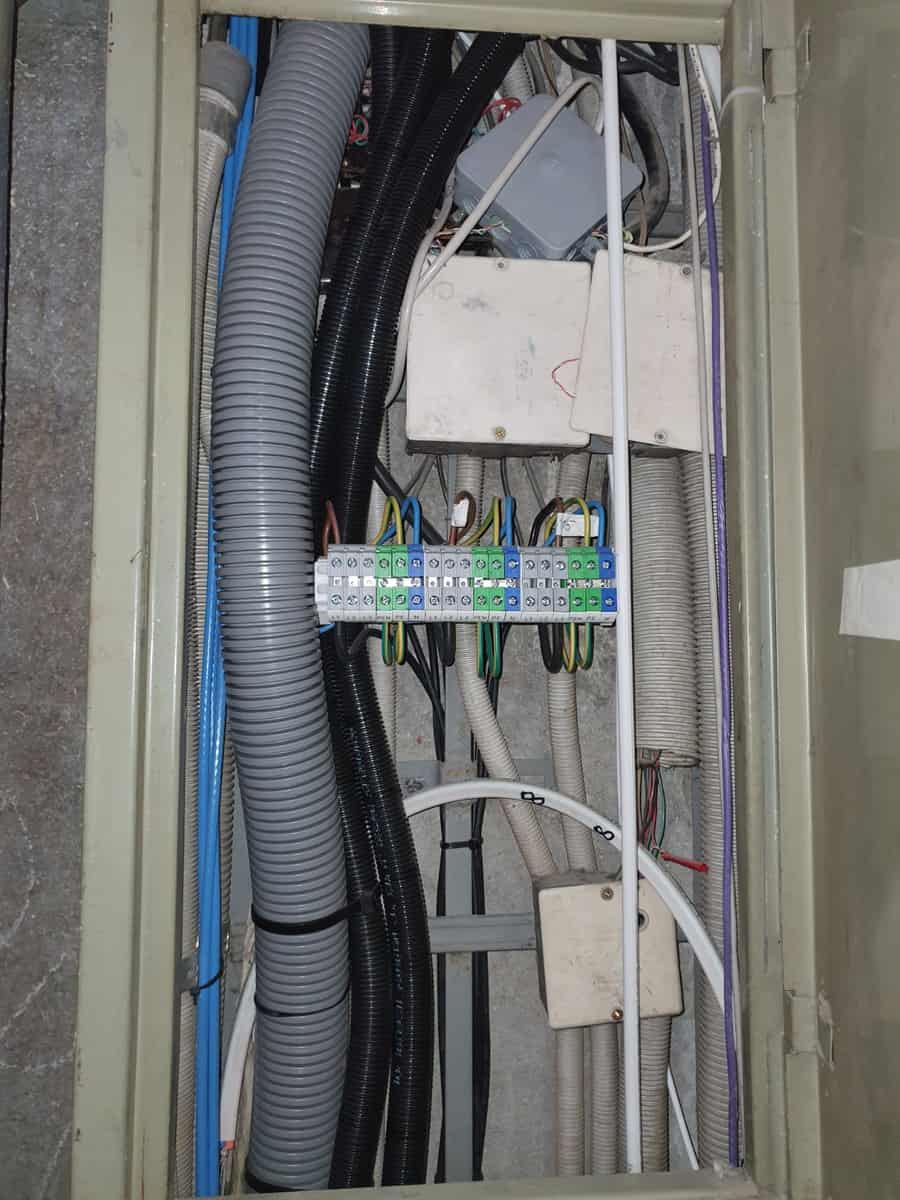

Rekonštrukcia elektro stupačiek v bytovom dome spočívala vo výmene hlavných stúpacích vedení s komplet výmenami vnútra rozvodníc. Rozvodnice RE sú umiestnené na každom podlaží. Rozvodnice sú v obložení zasúvacích dverí.
V každej elektromerovej rozvodnici (RE rozvodnici) boli vymenené všetky silové elektrické prvky – stúpačkové svorkovnice, bola doplnená HUS svorkovnica pre pripojenie ochranného pospojovania kovových prvkov v byte, komplet drôtovanie v rozvodniciach a nové vývodové svorkovnice bytu pripravené aj na pripojenie 400V.
Súčasťou rekonštrukcie elektro stupačiek v bytovom dome boli aj nové prívody do bytov. Tieto boli realizované PVC žľabmi 60×40 do ktorých boli vložené aj ostatné rozvody, ktoré sa po chodbách viedli niekedy aj v troch samostatných lištách. Týmto majú na chodbe len jednu väčšiu lištu LHD 60×40 HF v ktorej sú všetky pôvodné rozvody, nové prívody do bytov ako aj miesto na prípadné budúce rozvody. Všetky káble a PVC lišty po chodbách a schodištiach vchodov sú použité HF (halogen free – bezhalogenové).
Prestupy medzi jednotlivými rozvodnicami boli ošetrené, proti šíreniu požiaru medzi poschodiami, protipožiarnym systémom HILTI.
Súčasťou rekonštrukcie elektro stupačiek v bytovom dome bola aj východzia – prvá odborná prehliadka a odborná skúška (OPaOS – revízna správa).
Na ochranu proti prepätiu a bleskových prúdov boli použité prepäťové ochrany SALTEK FLP B+C MAXI V.
Rekonštrukcia elektro stupačiek v bytovke
Rekkonštrukcia elektro stupačiek v bytovke, Michaeliho v Martine. 4 vchody, 108 bytov, prívody pre byty. Stúpacie vedenia pripravné na prípadné pripájania bytov až na 400V (výkonová rezerva pre práčky, sušičky, umývačky riadu, klimatizácie …)
Ošetrenie prestupov s HILTI
Ošetrenie prestupov medzi poschodiami protipožiarnym systémom HILTI. Stupačková svorkovnica a hlavné ističe pre byty – nové drôtovanie.
PVC lišta byty
Jedna PVC lišta 60×40 na chodbe pri bytoch v ktorej sú všetky rozvody aj budúce.
Lištovanie po chodbe bytovky
Šetrné a skoro neviditeľné lištovanie po chodbe schodišťa bytovky.
JOP RE rozvodnica suterén
Rozvodnica v suteréne povrchovo ošetrená šedou farbou.
PIR+NO svietidlo v klasickomrežime
Svietidlo s LED 15W čo je ekvivalent 90W klasickej žiarovky. Svietidlo po zotmení spína na pohyb s PIR senzorom. Pri výpadku el.energie svieti v úspornom režime z batérií cca 5 hod.
PIR+NO svietidlo v klasickomrežime
Odkryté svietidlo v prevádzkovom režime – LED svetelný zdroj 15W (90W klasika) svieti po zotmení a na základe zopnutia PIR senzora, ktorý je súčasťou svietidla.
PIR+NO svietidlo v núdzovom režime
Svietidlo, ktoré kombinuje svietidlo s PIR senzorom a v prípade výpadku el.energie ako núdzové osvetlenie cca 5 hod.
PIR+NO svietidlo v núdzovom režime
Odkryté svietidlo v núdzovom režime – svietenie z batérie – celkovo 6x dióda svietenie cca 5 hod.
Vývodové svorky pre byty
Vývodové svorky pripravené na 400V pripojenie každého bytu.
Elektromerová časť RE – JOP rozvodníc
Stredná elektromerová časť oceľoplechových rozvodníc JOP.
RE rozvodnica suterén
Spodná časť elektromerovej rozvodnici v suteréne – hlavné ističe odberných miest.
RE rozvodnica ističe byty
Spodná časť rozvodníc RE kde sú umiestnené hlavné ističe pre byty.
Rozvodnica RS v hornej časti JOP
Rozvodnica RS pre istenie a ovládanie obvodov schodišťa a pivníc, ktorá je umiestnená v hornej časti RE-JOP v suteréne.
HDS skrinka bytovka
HDS skrinka kde je napojenie prívodu pre vchod bytovky.
