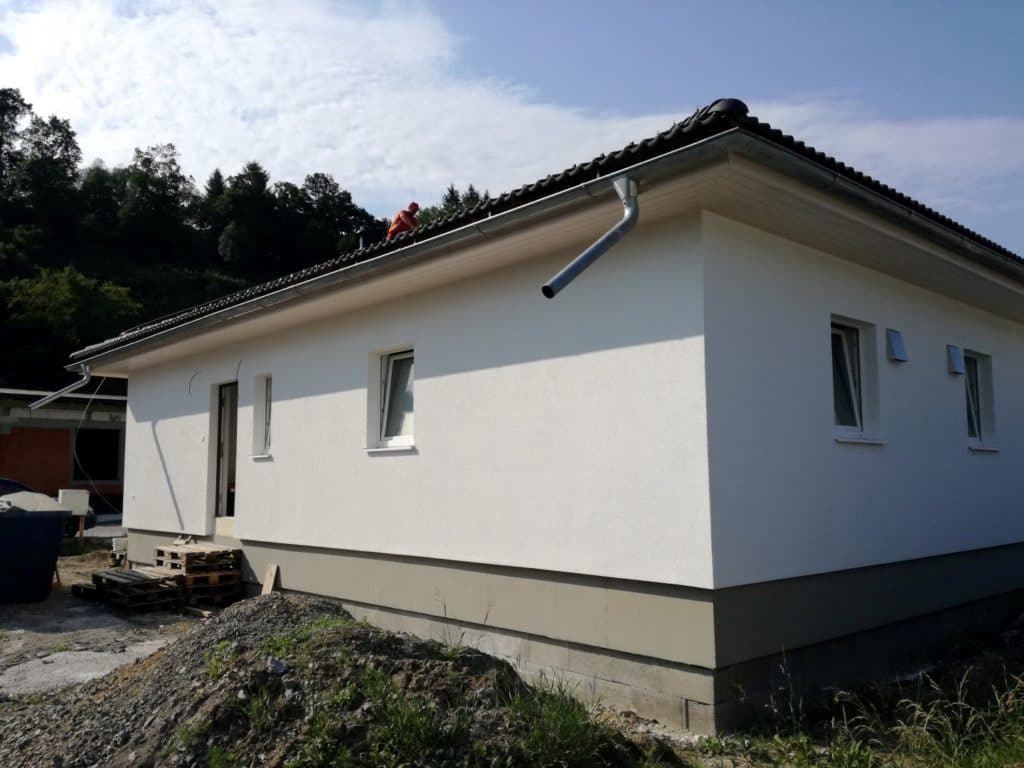

Bleskozvod na rodinnom dome (bleskozvod rodinného domu s prepäťovou ochranou).
Veľká Lúka okres Zvolen
4
Počet zemničov
175
Zastavaná plocha
1
Prepäťová ochrana EATON

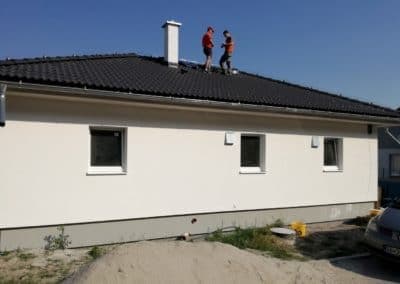

Bleskozvod na rodinnom dome
Bleskozvod rodinného domu, ktorý vytvára ochranu pred bleskom a prepätím. Zemniče sú zostrojené ako základové. V základoch rodinného domu je umiestnená pásovina FeZn 30/4 z ktorej sú vyvedené 4x zemniče objektu a 1x uzemnenie rozvodnice RD pre ochranné pospojenie a spojenie (HUS-EPS).

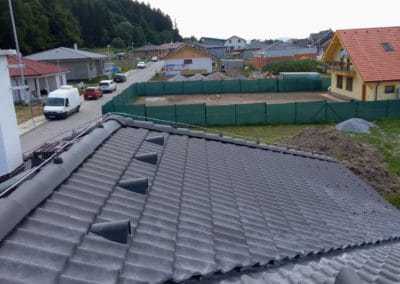

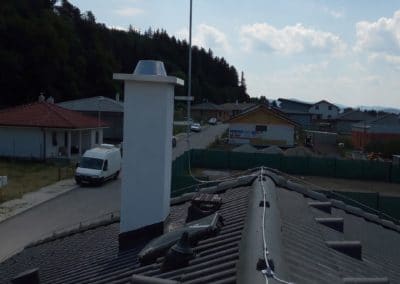

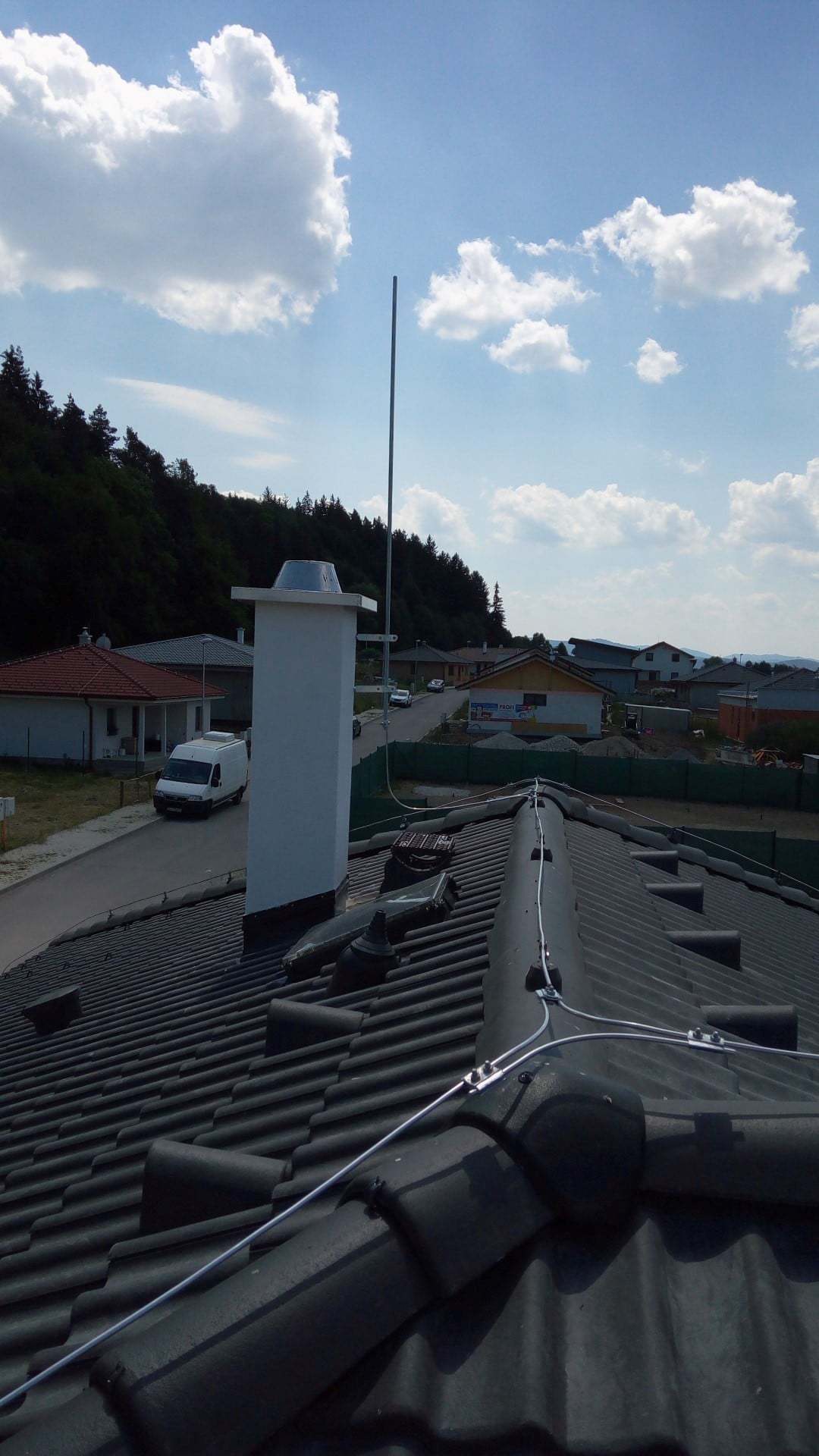

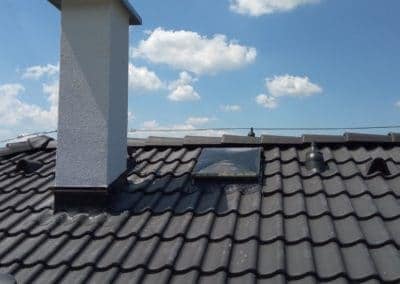

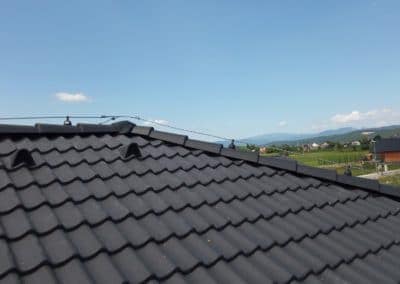

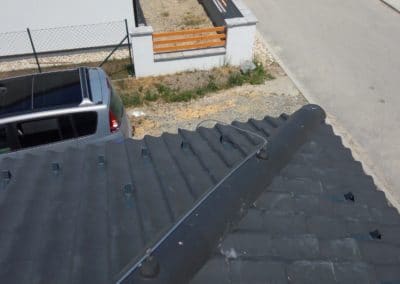

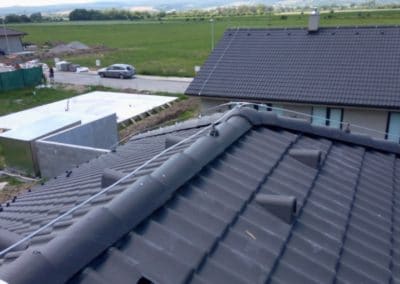

Strecha rodinného domu je valbová so škridlovou krytinou, po ktorej je vytvorená hrebeňová sústava. Zberná sústava na streche je zosilnená 1ks jímacej tyče, ktorá vytvára ochranný priestor pre komín a ďalšie prípadne zariadenia na streche. Materiál zbernej sústavy je použitý AlMgSi 8mm – ohybná a ľahká zliatina určená pre bleskozvody objektov.

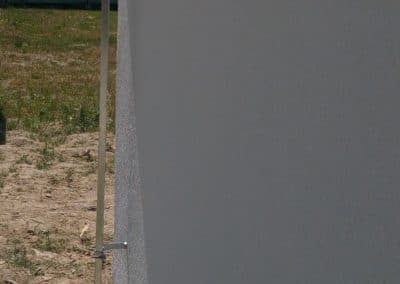

Zvody, ktoré prepájajú zbernú sústavu na streche so zemničmi sú priznané po povrchu objektu na podperách vedenia až po meracie svorky. Zemniče sú vedené drôtom FeZn 10mm. Zemniče prechádzajúce zo zeme sú chránené proti korózii ochranným náterom. Zemniaca sústava je zostrojená pásovinou FeZn 30/4 z ktorej je vždy v miestach zemničov a uzemnenia rozvodnice vyvedené drôty FeZn 10mm.
Prepäťová ochrana

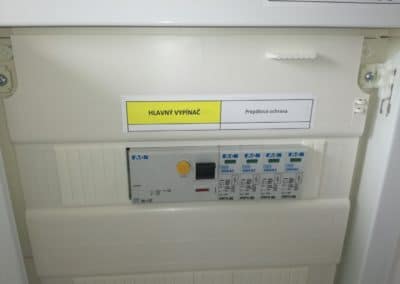

Vnútorná ochrana proti prepätiu je tvorená zvodičom prepätia EATON SPBT12-280/4 B+C/T1+T2/4pól, ktorá zabezpečí odvedenie prepäťovej energie do zeme, aby nedošlo k poškodeniu elektrických zariadení v rodinnom dome. Jemné prepäťové ochrany typu D si zákazníci, podľa potrieb, umiestnenia čo najbližšie pri chránených elektrických zariadeniach.
Bleskozvod v objekte je zostrojený v dostatočných vzdialenostiach od elektrických zariadení a vytvára vyhovujúcu ochranu pred statickou elektrinou (bleskami) a prepätím, ktorý vzniká pri nepriamom údere blesku v blízkosti objektu.
