Bleskozvod na rodinný dom

Bleskozvod, ktorý vytvára ochranu pred bleskom a prepätím. Zemniče sú zostrojené ako základové. V základoch rodinného domu je umiestnená pásovina FeZn 30/4 z ktorej sú vyvedené 4x zemniče objektu a 1x uzemnenie rozvodnice RD pre ochranné pospojenie a spojenie (HUS-EPS).

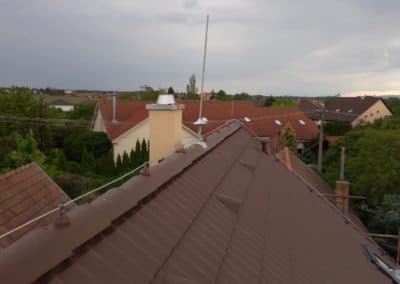

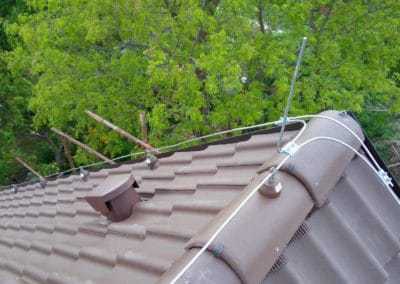

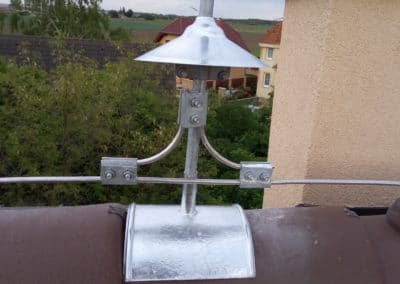

Strecha rodinného domu je sedlová so škridlovou krytinou, po ktorej je vytvorená hrebeňová sústava. Zberná sústava na streche je zosilnená 1ks jímacej tyče, ktorá vytvára ochranný priestor pre komín a ďalšie prípadne zariadenia na streche. Materiál zbernej sústavy je použitý AlMgSi 8mm – ohybná a ľahká zliatina určená pre bleskozvody objektov.

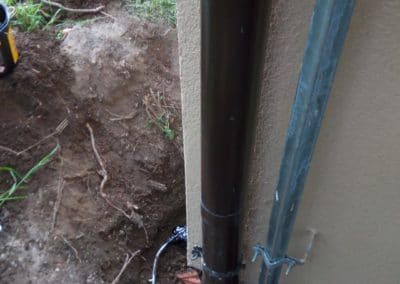

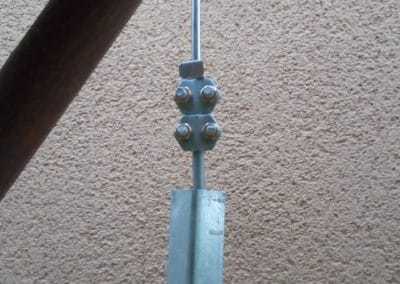

Zvody, ktoré prepájajú zbernú sústavu na streche so zemničmi sú priznané po povrchu objektu na podperách vedenia až po meracie svorky. Zemniče sú vedené drôtom FeZn 10mm. Zemniče prechádzajúce zo zeme sú chránené proti korózii ochranným náterom. Zemniaca sústava je zostrojená pásovinou FeZn 30/4 z ktorej je vždy v miestach zemničov a uzemnenia rozvodnice vyvedené drôty FeZn 10mm.

Prepäťová ochrana

Vnútorná ochrana proti prepätiu je tvorená zvodičom prepätia SCHNEIDER Quick PRD 20r, ktorá zabezpečí odvedenie prepäťovej energie do zeme, aby nedošlo k poškodeniu elektrických zariadení v rodinnom dome. Jemné prepäťové ochrany typu D si zákazníci, podľa potrieb, umiestnenia čo najbližšie pri chránených elektrických zariadeniach.

Bleskozvod v objekte je zostrojený v dostatočných vzdialenostiach od elektrických zariadení a vytvára vyhovujúcu ochranu pred statickou elektrinou (bleskami) a prepätím, ktorý vzniká pri nepriamom údere blesku v blízkosti objektu.
