Hlavný prívod pre bytovku

• • 4x H07Z-K 1×95 – v existujúcej trubke.
  • FeZn 8mm (HUS) – v existujúcej trubke.
• Hlavný prívod pre stupačku L (vchod)&: 4x H07Z-K 1×50 + H07Z-K 1×25 HUS na prízemí, vedenie popod strop na káblový rošt.
• Hlavný prívod pre stupačku P (vchod): 4x H07Z-K 1×50 + H07Z-K 1×25 HUS na prízemí, vedenie popod strop na káblový rošt.
• Požiarne prestupy: NOBASIL + HILTI systém (náter).
• Zásuvka 230V: v rozvodni RH, nebytovom priestore prízemie a strojovňa výťahu.
• Rozvody pivníc a spoločných priestorov: LHD 20×20 HF, nad podhľadom v časti hlavnej chodby.
• Svietidlá chodby byty PIR čidlo: všetky svietidlá nové s modulom NO.
• Svietidlá medziposchodie: všetky svietidlá nové s modulom NO.
• Núdzové osvetlenie: poschodie byty + medziposchodie autonómne min. 1 hod, nové svietidlá s PIR čidlom a batériovým modulom.

Pozn.

X – znamená číslo vchodu
Y – znamená poschodie (0 – suterén, 1 – 1. poschodie …)

Hlavné rozvody, rozvodnice

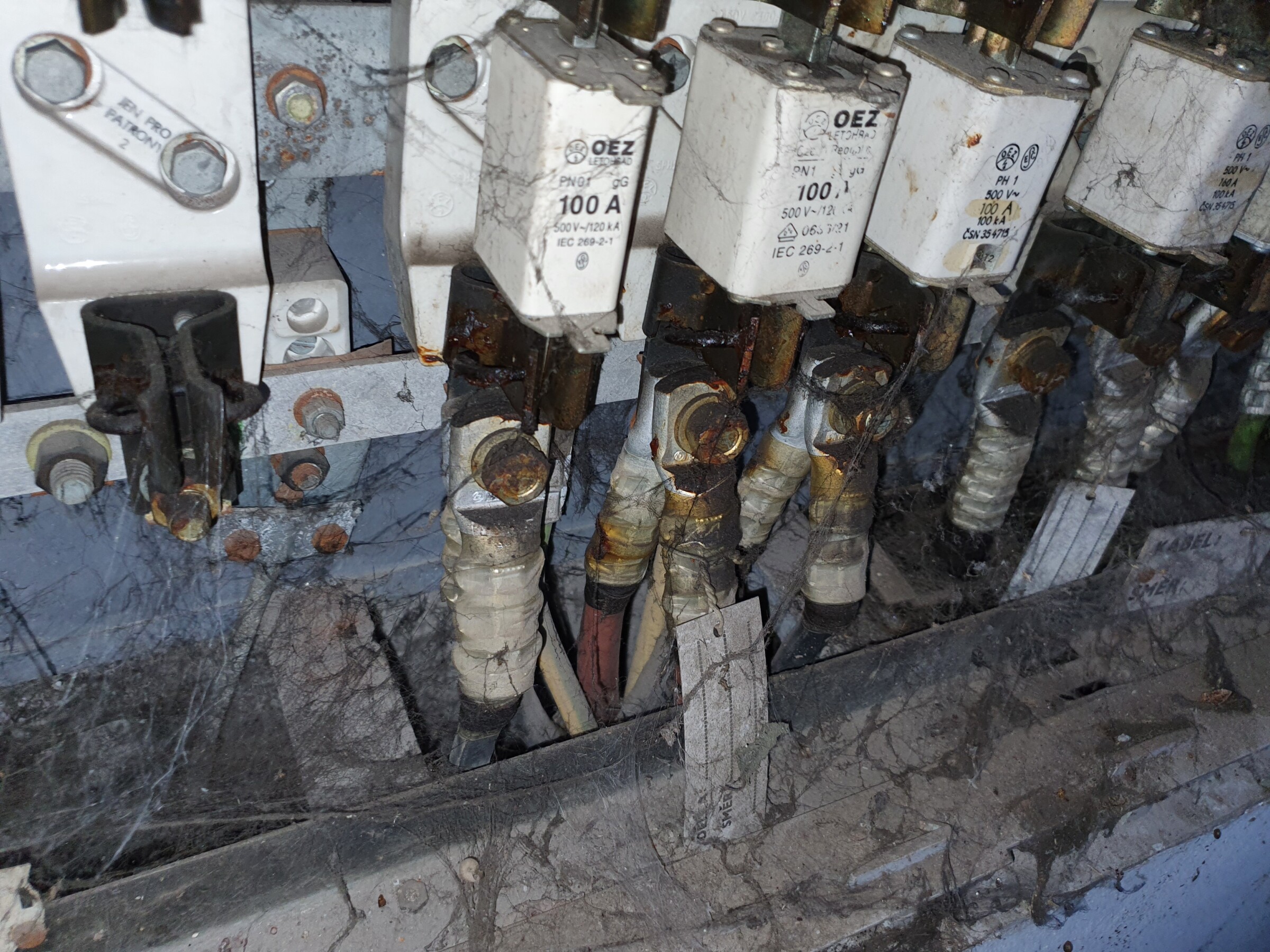

• Hlavný prívod pre bytovku: v existujúcej trubke v podlahe od PRIS2 do RH rozvádzača 1. pole, 4x H07Z-K 1×95 (L1, L2, L3, PEN) + H07Z-K 25 (HUS). Ako HUS je možné použiť existujúce FeZn 8mm, ak je vyhovujúce.
• Hlavné stúpacie rozvody: 2x (každá stupačka samostatne ľavá a pravá) 4x H07Z-K 1×70 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
• Repas elektromerových rozvodníc: RE1.1 – RE9.1 (pravá strana) a RE1.2 – RE9.2 (ľavá strana).
• Zvodič bleskových prúdov a zvodič prepätia: SALTEK B+C MAXI V/3 v rozvádzači RH.
• Odberné miesta: hlavné istenie B25A/1 – pri realizácii je však potrebné zachovať existujúce prúdové hodnoty hlavných ističov a ich počet fáz.
• Pripojenie bytového domu na jestvujúce hlavné uzemnenie bytového domu: vytvorenie hlavnej uzemňovacej svorkovnice HUS v hlavnej rozvodni, na ktoré budú pripojené všetky kovové prvky bytového domu a vstupy (kúrenie, plyn, voda, rozvádzače telefónnej siete, rozvádzače TV a internetu, kovové potrubie dažďovej kanalizácie, skrinky protipožiarnych hydrantov atď.).
• Osvetlenie chodieb a schodišťa: pri bytoch a medziposchodiach sa montujú nové svietidlá s PIR senzorom a núdzovým batériovým modulom NO, prívody káblami N2XH-J 3×1,5 v existujúcich trubkách – stúpacie vedenia osvetlenia, prípadne lište LHD 20×20 HF (viď pôdorys). Na schodišti sa na každom podlaží a medzipodlaží montujú nové svietidlá s PIR senzorom a modulom núdzového batériového napájania so zálohou min. 1 hod.
• Repas rozvodnice RS: umiestnená v RH rozvádzači 3. pole.
• Osvetlenie spoločných priestorov na prízemí: s použitím nových spínačov, svietidiel a rozvodov po povrchu v lištách LHD 20×20 HF. V rozvodni bude umiestnená pracovná zásuvka 230V a 400V/16A s istením v rozvádzači RH 3. pole.

Táto projektová dokumentácia nerieši:

• • Byty a ich príslušenstvo.
  • Prívody pre byty.
  • Bleskozvod – vonkajšia ochrana pred bleskom.
  • SLP slaboprúdové rozvody telefónov.
  • Rozvody domáceho dorozumievacieho zariadenia.
