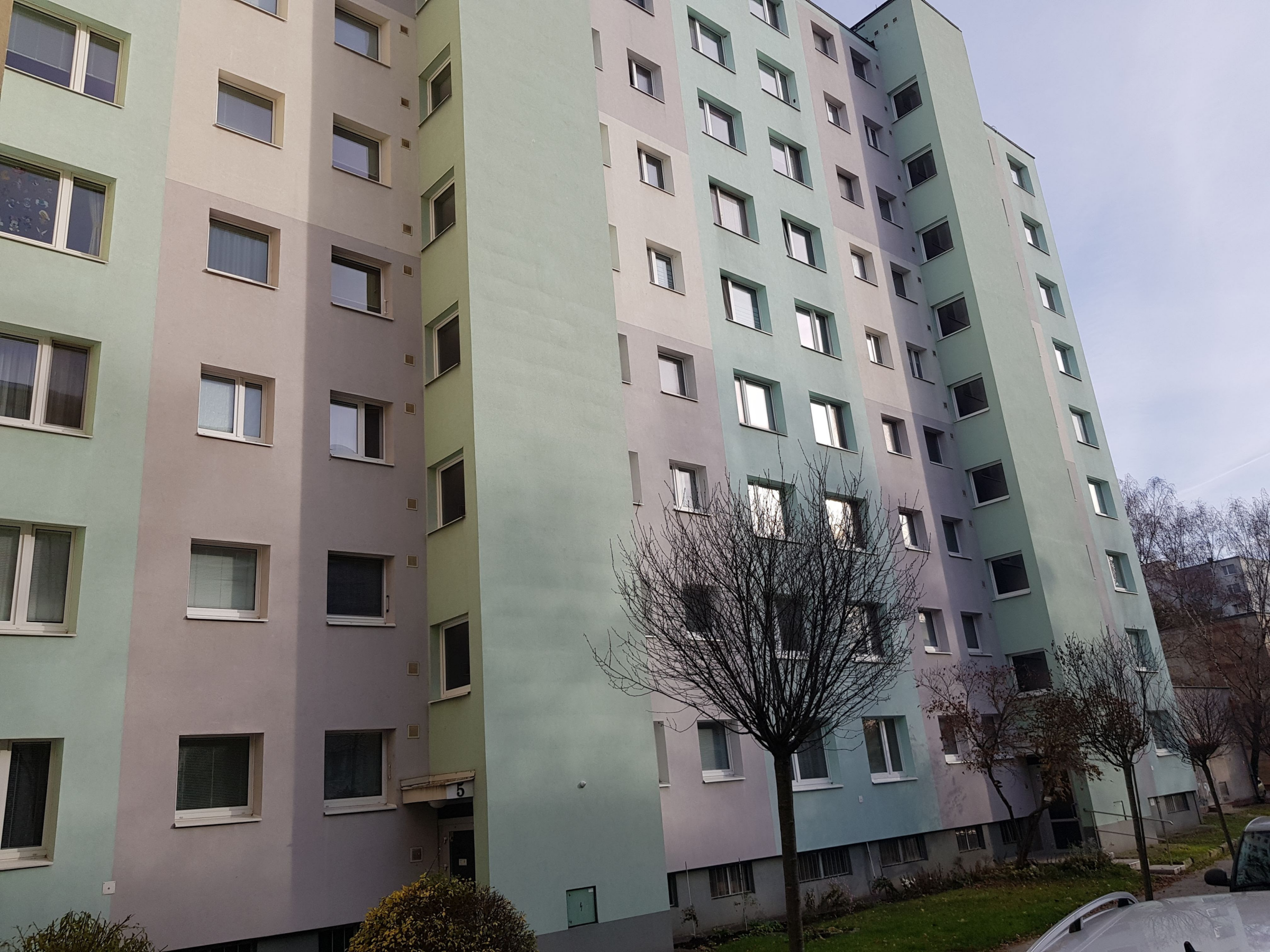

Projekt elektroinštalácie pre bytovku

 Gerlachovská 5-6, Banská Bystrica

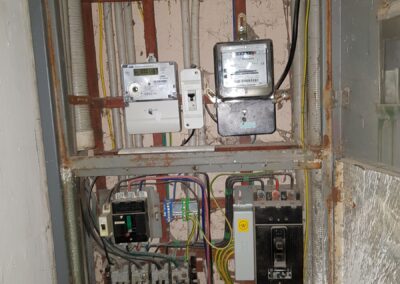

Fotogaléria z obhliadky

O realizácii

36

Bytov

2

Vchody

9

Počet poschodí

Projekt elektroinštalácie pre bytovku

Rozsah rekonštrukcie elektroinštalácie:



  • Prívody do bytov:  N2XH-J 5×6 + CYA 6 ZŽ HUS v lište PVC LHD 40×40 HF.
  • Hlavný prívod pre bytovku: 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
  • Hlavné stúpacie vedenie: 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
  • Prívody pre výťahy: N2XH-J 5×6.
  • Rozvody pivníc a suterénu:  N2XH-J 3×1,5 (svetlo), N2XH-J 3×2,5 (zásuvky).
  • Svietidlá chodby s čidlom: s núdzovým modulom.

Demontáž a likvidácia

  • Staré elektrické káble: odstránia sa len vo viditeľnom rozsahu.
  • Demontáž rozvádzačov: kompletná, vrátane zákonnej likvidácie elektroodpadu.
  • Hlavný prívod pre jednotlivé vchody: 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS) s výkonovým vypínačom umiestneným v REx.0 (trubka FXKVR 40).
  • Hlavné stúpacie rozvody: 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
  • Repas elektromerových rozvodníc: REx.0 – REx.9, rozvodnica RSx.
  • Zvodič bleskových prúdov a zvodič prepätia: SALTEK B+C MAXI V/3 v rozvodnici RE.0.
  • Odberné miesta: hlavné istenie B25A/1 – zachovanie existujúcich prúdových hodnôt hlavných ističov a ich počet fáz.
  • Pripojenie bytovky na uzemnenie HDS: hlavné uzemnenie bytovky a vytvorenie HUS svorkovnice, na ktorú budú pripojené všetky kovové prvky bytovky a vstupy (kúrenie, plyn, voda).
  • Pripojenie kovových prvkov objektu: na HUS-EPS všetky kovové prvky objektu, voda, plyn, kúrenie a pod.
  • Rozvodnica osvetlenia RS: istenie a ovládanie obvodov spoločných priestorov, istenie vývodu výťahu.
  • Podružné meranie spotreby elektrickej energie: podružným elektromerom 1F pre spoločné priestory.
  • Zlúčenie elektromerov: pre spoločné osvetlenie 1F a výťah 3F do jedného 3F elektromera.
  • Svetelný obvod v JOP rozvodniciach: napojenie svietidiel s PIR senzorom a núdzovým modulom NO na JOP rozvodniciach.
  • Svetelný obvod na medziposchodí: nové svietidlá na každom medziposchodí s PIR senzorom a núdzovým modulom NO so zálohou na 3 hodiny.

Pivničné a nebytové priestory

  • Svetelné obvody, svietidlá a spínače: v spoločných priestoroch chodieb a nebytových priestorov umiestnených v suteréne bytovky.

Prívody pre byty

  • Prívody pre byty: káblom N2XH-J 5×6 v lište LHD 40×40 HF.

Projektová dokumentácia nerieši

  • Rozvody a svietidlá v súkromných pivniciach – laťkové (drevené).
  • Byty a ich príslušenstvo.
  • Bleskozvod – vonkajšia ochrana pred bleskom.
  • SLP rozvody JOP – byt (využijú sa existujúce).
  • Rozvody domáceho dorozumievacieho zariadenia.
