Hlavný prívod pre vchod č. 5 a č. 8

• • 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).

Hlavné stúpacie vedenie pre vchod č. 5 a č. 8

• • 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
• Inštalovaný výkon: 108,0 kW.
• Súčasný výkon: 43,2 kW
• Výpočtový prúd: 70 A
• Skratová odolnosť: 10 kA

Hlavný prívod pre vchod č. 6 a č. 7

• • 4x H07Z-K 1×50 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).

Hlavné stúpacie vedenie pre vchod č. 6 a č. 7

• • 4x H07Z-K 1×50 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
• Inštalovaný výkon: 160,0 kW
• Súčasný výkon: 57,6 kW
• Výpočtový prúd: 93 A
• Skratová odolnosť: 10 kA

Prívody a iné rozvody

• Prívody do bytov: N2XH-J 5×6 + H07Z-K 6 ZŽ HUS v lište PVC HF 60×40.
• Prívody pre výťahy: N2XH-J 5×6 + H07Z-K 6 ZŽ HUS.
• Prívody pre rozvodnice RMx: N2XH-J 5×6 + H07Z-K 6 ZŽ HUS.
• Požiarne prestupy: HILTI systém.
• Rozvody pivníc a suterénu: existujúce.
• Svietidlá chodby čidlo: existujúce.
• Náter rozvodníc: áno, tmavá šedá
• Výmena zvončekov pri bytoch: áno.
• Nový krycí plech – stred RE: áno.

Demontáž a likvidácia

• pri demontáži starých elektrických káblov budú tieto odstránené len vo viditeľnom rozsahu.
• demontáž rozvádzačov bude kompletná aj s likvidáciou elektroodpadu zákonným spôsobom.
• Hlavný prívod pre vchod č. 5 a vchod č. 8: 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
• Hlavný prívod pre vchod č. 6 a vchod č. 7: 4x H07Z-K 1×50 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
• Hlavný stúpací rozvod pre vchod č. 5 a vchod č. 8: 4x H07Z-K 1×35 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).
• Hlavný stúpací rozvod pre vchod č. 6 a vchod č. 7: 4x H07Z-K 1×50 (L1, L2, L3, PEN) + H07Z-K 25 (HUS).

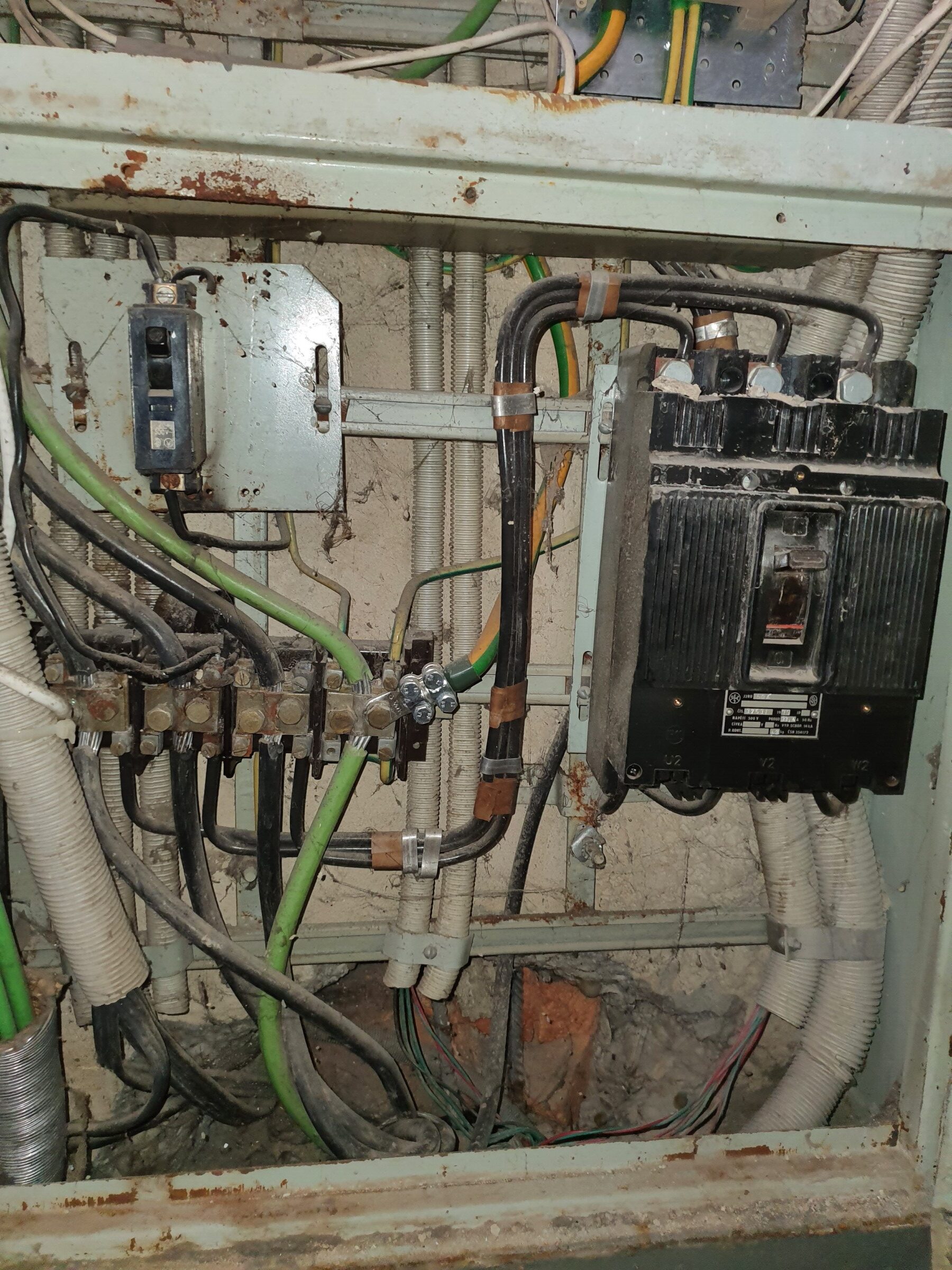

• Repas elektromerových rozvodníc: REx.0 – REx.8, rozvodnice RSx.
• Zvodič bleskových prúdov a zvodič prepätia: SALTEK B+C MAXI V/3 v každom vchode v rozvodnici REx.0.
• Odberné miesta: hlavné istenie B25A/1 – pri realizácii je potrebné zachovať existujúce prúdové hodnoty hlavných ističov a ich počet fáz.
• Pripojenie bytovky na existujúce uzemnenie HDS: vytvorenie HUS svorkovnice, na ktorú budú pripojené všetky kovové prvky bytovky a vstupy (kúrenie, plyn, voda …).
• Drôtovanie v rozvodniciach REx.0 – REx.8: vývodové svorky pre byty pripravené na 1F alebo 3F, sústava TN-C alebo TN-S.
• Rozvodnice osvetlenia RSx: istenie a ovládanie obvodov spoločných priestorov, istenie vývod výťah pre jednotlivé vchody.
• Podružné meranie spotreby elektrickej energie: podružným elektromerom 1F pre spoločné priestory.
• Zlúčenie elektromerov: pre spoločné osvetlenie 1F a výťah 3F do jedného 3F elektromera.
• Svetelný obvod: vedený v rozvodniciach RE pre napojenie existujúcich svietidiel s PIR senzorom (existujúce svietidlá chodba byty).
• Demontáž elektro rozvodov na poslednom poschodí (RE.8): demontovať istenie a ovládanie ventilátorov na streche – nepoužíva sa.

Projektová dokumentácia nerieši:

• • Rozvody a svietidlá v spoločných priestoroch pivníc a nebytových priestorov prízemia.
  • Rozvody a svietidlá na schodišti – medziposchodia a poschodia chodby byty – existujúce nové rozvody s novými svietidlami a senzormi pohybu (len zakreslené v projekte).
  • Rozvody a svietidlá v súkromných pivniciach – ostávajú pôvodné.
  • Rozvody, prívod a rozvodnica RMx na prízemí.
  • Rozvody, prívod a rozvodnica R-KOST na prízemí vo vchode č. 7.
  • Byty a ich príslušenstvo.
  • Bleskozvod – vonkajšia ochrana pred bleskom.
  • Rozvody domáceho dorozumievacieho zariadenia.
