IK kód hovorí, koľko mechanickej energie kryt znesie; izolačný odpor hovorí, či zariadenie pod tým krytom ešte smie ísť do prevádzky — obe čísla patria do revíznej správy.
Rýchla odpoveď
IK kód podľa STN EN 62262:2003 udáva stupeň ochrany elektrických zariadení proti vonkajším mechanickým nárazom krytmi — kódy IK 01 až IK 10, rázová energia sa udáva v jouloch. Pri revízii sa okrem krytia meria aj izolačný odpor: pre inštaláciu do 500 V vrátane FELV je medzná hodnota 1,0 MΩ pri skúšobnom napätí 500 V DC, pre SELV a PELV 0,5 MΩ pri 250 V DC. Pri ručnom náradí triedy I je hranica > 2 MΩ, pri triede II > 7 MΩ.
Pre koho: predsedovia SVB, správcovia bytových domov, majitelia rodinných domov, podnikatelia a revízni technici.
Čo je IK kód
IK kód označuje stupne ochrany elektrických zariadení proti vonkajším mechanickým nárazom krytmi. Rozsah je IK 01 až IK 10 a rázová energia sa udáva v jouloch. Rámec dáva norma STN EN 62262:2003.
IK kód je údaj o kryte, nie o vnútri prístroja. O tom, či je zariadenie pod krytom bezpečné, rozhoduje pri revízii meranie — v prvom rade izolačný odpor.
Čo sa zisťuje izolačným odporom
Izolačným odporom pri revíziách elektrickej inštalácie, ručného náradia alebo spotrebičov sa zisťuje:
- stav izolácie, ktorá chráni používateľa pred nebezpečným dotykom so živou časťou, fázou,
- či je bezpečné používať dané elektrické zariadenie,
- či pri dotyku a chytení elektrického zariadenia nedôjde ku „kopnutiu elektrikou“.
Pri elektrických rozvodoch a elektrickej inštalácii sa meranie robí pri východiskovej alebo opakovanej, periodickej revízii (odbornej prehliadke a skúške).
Pri elektrických spotrebičoch — počítače, zariadenia, rádiá, TV, tlačiarne — a pri elektrickom ručnom náradí, ktoré je bezprostredne pri práci držané v ruke (vŕtačka, brúska, píla), sa meranie robí pri opakovaných, periodických revíziách (odbornej prehliadke a skúške).
Kryt s vysokým IK kódom nezachráni zariadenie, ktorého izolácia už nespĺňa medznú hodnotu.
Medzné hodnoty pre elektrickú inštaláciu
| Un (V) | Skúšobné napätie DC (V) | Medzná hodnota (MΩ) |
|---|---|---|
| SELV a PELV | 250 | 0,5 |
| do 500 V vrátane, FELV | 500 | 1,0 |
| nad 500 V | 1000 | 1,0 |
Tabuľka medzných hodnôt izolačného odporu elektrickej inštalácie podľa STN 33 2000-6:2018.
Medzné hodnoty pre spotrebiče a ručné náradie
| Izolačný odpor (MΩ) | Spotrebiče triedy | ||
|---|---|---|---|
| I | II | III | |
| Elektrické spotrebiče držané v ruke | > 2 | > 7 | > 0,25 |
| Ostatné spotrebiče, okrem elektrotepelných nad 3,5 kW | > 1 | > 2 | > 0,25 |
| Elektrotepelné spotrebiče nad 3,5 kW | > 0,3* | ||
* Hodnota môže byť menšia, ak prúd pretekajúci ochranným vodičom nie je väčší ako 1 mA na 1 kW výkonu spotrebiča. Tabuľka medzných hodnôt izolačného odporu elektrických spotrebičov podľa STN 33 1610:2002 a ručného náradia podľa STN 33 1600:1996.
Pozor na zámenu tabuliek. Hodnoty pre inštaláciu a hodnoty pre spotrebiče sú z rôznych noriem a nedajú sa navzájom použiť. Náradie držané v ruke má prísnejšiu hranicu než ostatné spotrebiče práve preto, že ho obsluha drží počas celej práce.
Zdroj podkladov: Poznatky z revízií elektrického ručného náradia a spotrebičov — docplayer.gr. Súvisiace normy pre revízie: STN 33 1500, STN 33 1610, STN 33 1600.
Otázky a odpovede
Čo znamená IK kód a v čom sa udáva?
IK kód označuje stupne ochrany elektrických zariadení proti vonkajším mechanickým nárazom krytmi. Používajú sa kódy IK 01 až IK 10 a rázová energia sa udáva v jouloch. Definuje ho norma STN EN 62262:2003.
Čo sa zisťuje meraním izolačného odporu?
Zisťuje sa stav izolácie, ktorá chráni používateľa pred nebezpečným dotykom so živou časťou, teda s fázou. Ďalej to, či je bezpečné dané elektrické zariadenie používať a či pri dotyku a chytení zariadenia nedôjde ku „kopnutiu elektrikou“.
Aké skúšobné napätie a medzná hodnota platia pre elektrickú inštaláciu?
Podľa STN 33 2000-6:2018 platí pre SELV a PELV skúšobné napätie 250 V DC a medzná hodnota 0,5 MΩ. Pre inštaláciu do 500 V vrátane FELV je to 500 V DC a 1,0 MΩ. Pre inštaláciu nad 500 V je skúšobné napätie 1000 V DC a medzná hodnota 1,0 MΩ.
Aký izolačný odpor musí mať elektrické ručné náradie?
Pri spotrebičoch držaných v ruke platí pre triedu I hodnota väčšia ako 2 MΩ, pre triedu II väčšia ako 7 MΩ a pre triedu III väčšia ako 0,25 MΩ. Pri ostatných spotrebičoch okrem elektrotepelných nad 3,5 kW sú hranice mierne nižšie: trieda I väčšia ako 1 MΩ, trieda II väčšia ako 2 MΩ, trieda III väčšia ako 0,25 MΩ.
Čo platí pre elektrotepelné spotrebiče nad 3,5 kW?

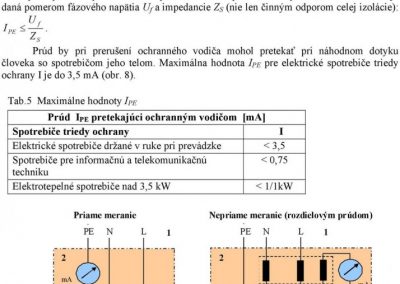

Pre elektrotepelné spotrebiče nad 3,5 kW je medzná hodnota väčšia ako 0,3 MΩ. Hodnota môže byť aj menšia, ak prúd pretekajúci ochranným vodičom nie je väčší ako 1 mA na 1 kW výkonu spotrebiča.
Kedy sa meranie izolačného odporu robí?
Pri elektrických rozvodoch a elektrickej inštalácii sa meria pri východiskovej aj pri opakovanej, periodickej revízii, teda pri odbornej prehliadke a skúške. Pri spotrebičoch a ručnom náradí sa meranie robí pri opakovaných, periodických revíziách.
Kto smie zásah do silovej časti vykonať?
Montáž na silovej časti elektrickej inštalácie smie podľa vyhlášky č. 508/2009 Z. z. vykonávať iba osoba s odbornou spôsobilosťou podľa §22 alebo §23; revíziu vykonáva revízny technik §24. Návod slúži na pochopenie postupu, nie ako náhrada odbornej práce.
