Ochranné pospájanie vody a batérie: kedy musí byť svorka ZS 4 1/2″ a kedy vyhovuje aj bez nej

,
Reálna montáž zemniacej svorky ZS 4 1/2″ pod batériu — oceľové telo, mosadzná matica a zelenožltý pospájací vodič na kovovej vývodke

📅 Posledná aktualizácia: jún 2026


📍 Foto a video návody BM Elektro · Aktualizované: jún 2026 · Pre elektrikárov, revíznych technikov, projektantov a vodárov

Ochranné pospájanie vody a batérie: kedy musí byť svorka ZS 4 1/2″ a kedy inštalácia vyhovuje aj bez nej

Ochranné pospájanie vody patrí k najčastejším sporom pri revízii bytu v paneláku zo 70.–80. rokov: vodovodná batéria nemá zemniacu svorku na potrubie ZS 4 1/2″ (pod batérie), no zákazník tvrdí, že „v kotolni je to uzemnené“. Tento návod presne vysvetľuje, kedy musí byť na potrubí/batérii pospájacia svorka, kedy inštalácia vyhovuje aj bez nej, a ako to revízny technik preukáže meraním s presnými normovými hodnotami. Rozsah (Scope): bytové domy (paneláky) ako primárny prípad, s presahom na rodinný dom a novostavbu. Obmedzenie (Limit): nenahrádza konkrétne meranie na stavbe.

Skratky vysvetľujeme hneď pri prvom použití. Kompletný slovník skratiek je na konci.

Legislatívna kotva — o ktoré normy sa opierame

  • STN 33 2000-4-41 — Ochrana pred zásahom elektrickým prúdom: čl. 411.3.1.2 (hlavné ochranné pospájanie), 411.3.2 + tab. 41.1 (samočinné odpojenie a časy), 411.4.4 (podmienka pre sieť TN), 415.2 a 415.2.2 (doplnkové pospájanie + definícia cudzej vodivej časti).
  • STN 33 2000-5-54 — Uzemnenie a ochranné vodiče: čl. 544.1 a 544.2 (prierezy), 526 a 543 (spoje a bod pripojenia, spojitosť ochranných vodičov).
  • STN 33 2000-7-701 — Priestory s vaňou alebo sprchou: čl. 701.411.3.3 (prúdový chránič ≤ 30 mA), 701.415.2 (doplnkové pospájanie a výnimka), zóny 0/1/2.
  • STN 33 2000-6 — Revízia: čl. 6.4.3.2 (meranie spojitosti), meranie impedancie poruchovej slučky a skúška chrániča.
  • STN IEC 60050-195 — terminológia (definícia cudzej vodivej časti); Vyhláška 508/2009 Z.z. — revízie VTZ; STN EN 62305 — bleskozvod (uzemnenie).

Úplné znenie noriem: normy.normoff.gov.sk.

Hlavné vs. doplnkové ochranné pospájanie — nezamieňať

Sú to dve rôzne veci. HOP (hlavné ochranné pospájanie — prepojenie kovových sietí budovy do jedného potenciálu) sa robí raz pri vstupe sietí do objektu. Doplnkové (miestne) pospájanie je lokálne v kúpeľni. To, že je „uzemnené v kotolni“, hovorí o HOP — nie o kúpeľni.

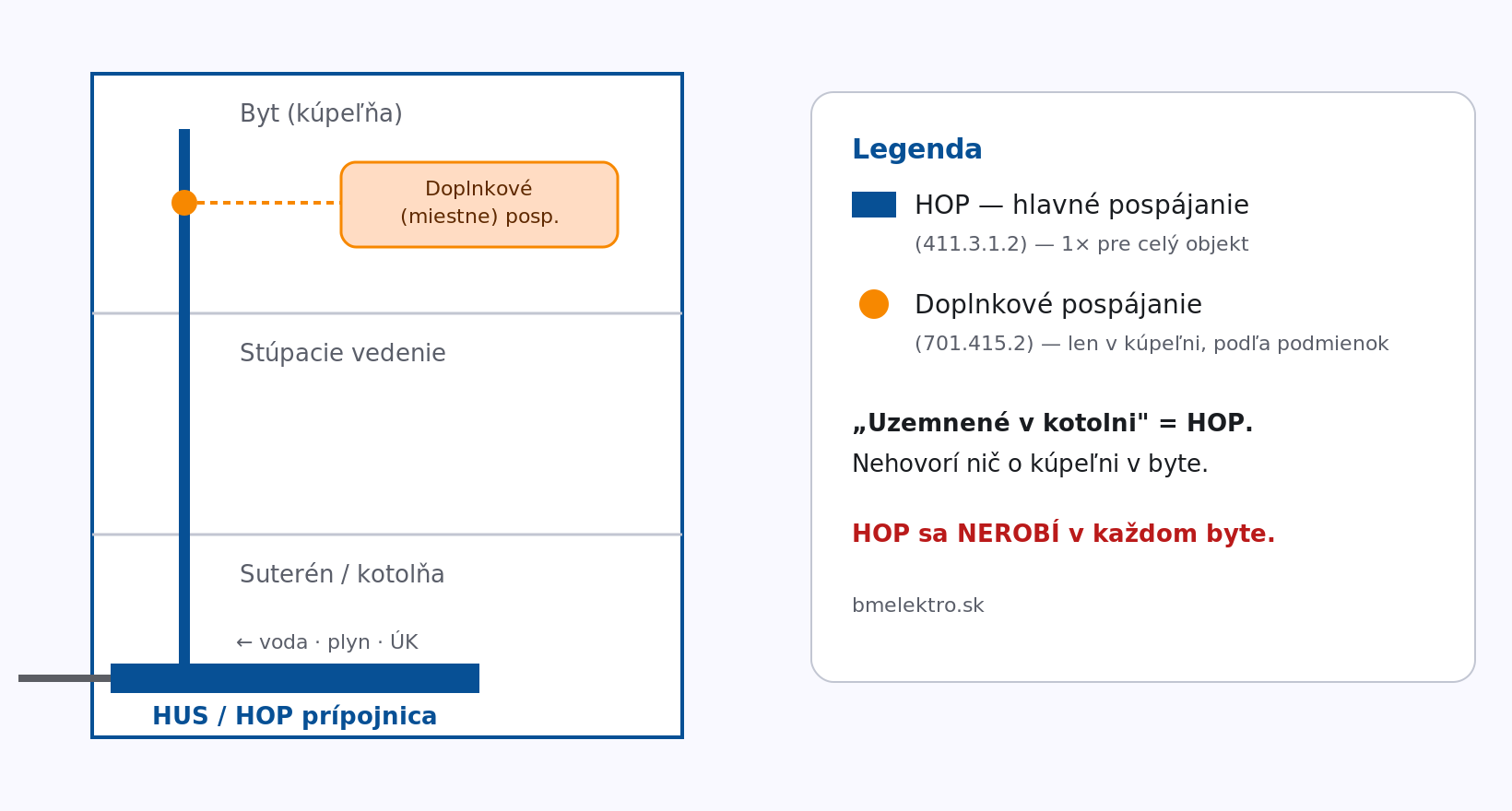

Schéma: hlavné ochranné pospájanie (HOP) vs. doplnkové pospájanie v kúpeľni
Schéma 1 — Hlavné ochranné pospájanie (HOP) pri vstupe sietí vs. doplnkové (miestne) pospájanie v kúpeľni.
Hlavné ochranné pospájanie (HOP) Doplnkové (miestne) pospájanie
Účel Vyrovnanie potenciálu celej budovy Lokálne istenie v rizikovom priestore (kúpeľňa)
Kde Pri vstupe sietí (panelák: kotolňa/suterén; RD: pri hlavnom rozvádzači) V priestore s vaňou/sprchou alebo blízko neho
Norma STN 33 2000-4-41 čl. 411.3.1.2 STN 33 2000-7-701 čl. 701.415.2
V každom byte? NIE — raz pre objekt Podľa podmienok (viď nižšie)

Čo je „cudzia vodivá časť“ a kto určí, či ňou batéria je

Toto je jadro celého sporu. Cudzia vodivá časť = vodivá časť, ktorá nie je súčasťou elektrickej inštalácie, ale môže priviesť (zaniesť) elektrický potenciál — zvyčajne potenciál miestnej zeme. Typicky kovové potrubie vody, plynu alebo ÚK. Definícia: STN IEC 60050-195 a STN 33 2000-4-41.

Kto to určí: posúdenie nie je na zákazníkovi ani na vodárovi — robí ho projektant alebo revízny technik, a to nie „od oka“, ale meraním. Rozhoduje, či je daný kov vodivo spojený so zemou natoľko, že by mohol zaniesť nebezpečný potenciál.

Otázka Odpoveď
Čo to je? Kov mimo el. inštalácie, ktorý môže zaniesť potenciál zeme (potrubie, kovová konštrukcia)
Kde je to definované? STN IEC 60050-195 (terminológia) + STN 33 2000-4-41
Kto určí? Projektant / revízny technik — posúdením a meraním (nie zákazník)
Ako sa určí? Meraním odporu časti voči zemi / voči ochrannej prípojnici. Ak je kov vodivo spojený so zemou (nízky odpor) → JE cudzia vodivá časť → pospája sa. Ak je izolovaný (napr. plastovou vsuvkou, vysoký odpor voči zemi) → NIE je cudzou vodivou časťou → nepospája sa.

Plastové potrubie a „voda pod tlakom je vodič“

Plast sám nevodí, ale vodný stĺpec je čiastočne vodivý. Pri súvislom stĺpci vody môže kovová batéria „vidieť“ zem cez vodu až k vzdialenej uzemnenej kovovej časti (bojler, prietokový ohrievač, kovová stúpačka). Preto neplatí paušálne „plast = nie je cudzia vodivá časť“ — rozhoduje meranie odporu kovovej časti voči zemi. Odpor cez vodu je vysoký a premenlivý (dĺžka, prierez, tvrdosť a teplota vody), ale nie nekonečný.

Odpor kovovej časti voči zemi Vyhodnotenie Norma
≥ 50 kΩ (siete do 500 V); ≥ 100 kΩ (nad 500 V) Dostatočne izolované → NIE je cudzia vodivá časť, pospájať netreba STN 33 2000-4-41 (nevodivé prostredie — izolačné podlahy/steny)
pod ~50 kΩ Môže zaniesť potenciál → JE cudzia vodivá časť → pospájaj STN 33 2000-4-41
📐 Overený normový prah izolácie: 50 kΩ (do 500 V) / 100 kΩ (nad 500 V) — touto hodnotou STN 33 2000-4-41 definuje „nevodivé prostredie“. Meria sa meračom izolačného/zemného odporu (prístroj podľa STN EN 61557, postup STN 33 2000-6). Aj keď kovová batéria nie je cudzou vodivou časťou, môže sa dostať pod napätie pri poruche spotrebiča napojeného na vodu (bojler/ohrievač) — tam chráni RCD ≤ 30 mA a samočinné odpojenie (ADS).

Kedy doplnkové pospájanie v kúpeľni MUSÍ byť a kedy NIE

Doplnkové pospájanie v kúpeľni nemusíš zriadiť (poznámka k čl. 701.415.2), ak je súčasne splnená táto podmienka STN: všetky tri body naraz.
# Podmienka (STN) Norma Ako sa overí
1 Funkčné HOP (hlavné ochranné pospájanie) STN 33 2000-4-41 čl. 411.3.1.2 Prehliadka + meranie spojitosti
2 ADS (samočinné odpojenie napájania) vo všetkých obvodoch čl. 411.3.2 + tab. 41.1 Meranie Zs → Ik ≥ Ia
3 RCD (prúdový chránič) ≤ 30 mA STN 33 2000-7-701 čl. 701.411.3.3 Skúška chrániča (čas + prúd)
Výsledok: všetky 3 splnené → svorka netreba (701.415.2). Chýba 1 → svorka ZS 4 1/2″ POVINNÁ.

Rozhodovací strom: kedy treba pospájaciu svorku ZS 4 na batériu alebo potrubie
Schéma 2 — Rozhodovací strom: treba pospájaciu svorku ZS 4 1/2″ na batériu/potrubie v kúpeľni?

Čo je „funkčné HOP“ a ako ho preukážem (presné hodnoty)

Funkčné HOP = nielen že svorkovnica existuje, ale je správne prevedená a vodivo spojitá. Spojitosť má vlastnú normu a vlastné kritérium — nie „zanedbateľný odpor“, ale konkrétne hodnoty.

Prehliadkou: existuje hlavná pospájacia prípojnica (HUS — hlavná uzemňovacia svorka) a sú na ňu pripojené všetky cudzie vodivé časti. Prierez podľa STN 33 2000-5-54 čl. 544.1 — hlavný pospájací vodič ≥ ½ prierezu najväčšieho ochranného vodiča, najmenej 6 mm² Cu.

Meranie spojitosti — norma, prechod a bod pripojenia

Spojitosť sa skúša podľa STN 33 2000-6 čl. 6.4.3.2 ako prechodový odpor medzi referenčným bodom (pri pospájaní je to HUS) a danou neživou/cudzou vodivou časťou. Meria sa vo vypnutom stave, jednosmerným prúdom minimálne 0,2 A (zdroj 4–24 V). Samotný bod pripojenia (spoj) musí spĺňať STN 33 2000-5-54 čl. 526 — byť na čistom kove, prístupný na kontrolu a chránený proti uvoľneniu a korózii.

Ako sa určí vypínací prúd Ia

Ia (vypínací prúd) = prúd, ktorý zaručí odpojenie istiaceho prvku v predpísanom čase. Pri ističi je to horná hranica pásma okamžitej (magnetickej) spúšte podľa STN EN 60898 — pri tomto prúde istič vypne do cca 0,1 s:

Charakteristika ističa Pásmo okamžitej (magnetickej) spúšte Vypínací prúd Ia
B 3–5 × In 5 × In
C 5–10 × In 10 × In
D 10–20 × In 20 × In

Teda Ia = k × In, kde In = menovitý prúd ističa a k závisí od charakteristiky. Príklad: istič B16 → Ia = 5 × 16 = 80 A. Pri poistke sa Ia neurčuje násobkom — odčíta sa z jej čas–prúd charakteristiky pre požadovaný čas odpojenia (0,4 s alebo 5 s).

Kritérium (presná hodnota): pre doplnkové pospájanie platí podľa STN 33 2000-4-41 čl. 415.2.2 podmienka R ≤ 50 / Ia — odpor medzi súčasne dotykovými časťami nesmie prekročiť túto hodnotu:

Istič obvodu (char.) Vypínací prúd Ia Max. odpor doplnkového pospájania R ≤ 50/Ia
B6 30 A 1,67 Ω
B10 50 A 1,00 Ω
B16 80 A 0,625 Ω
C16 160 A 0,3125 Ω
📐 Pozor na druh istenia: Ia vo vzorci R ≤ 50/Ia je vypínací prúd istiaceho prvku. Ak je obvod istený prúdovým chráničom, do vzorca vstupuje Ia = IΔn — napr. 30 mA → R ≤ 50/0,03 = 1667 Ω, preto je v kúpeľni s RCD táto podmienka ľahko splnená. Hodnoty v tabuľke platia pre istenie ističom (nadprúdový prvok). Ak je v priestore viac obvodov (napr. svetlo 10 A + zásuvka 16 A), platí najprísnejšia hodnota — najväčší vypínací prúd Ia → najmenší dovolený odpor (tu zásuvka 16 A). Pri hlavnom pospájaní STN nestanovuje jedno univerzálne číslo v Ω — preukazuje sa spojitosť (nízky prechodový odpor zodpovedajúci prierezu a dĺžke vodiča) podľa STN 33 2000-6.

Samočinné odpojenie (ADS) — čo to je a očakávané hodnoty Zs

ADS (samočinné odpojenie napájania, z angl. Automatic Disconnection of Supply) je základné ochranné opatrenie podľa STN 33 2000-4-41 čl. 411. Pri poruche istiaci prvok (istič, poistka, prúdový chránič) sám odpojí obvod v predpísanom čase.

Podmienka pre sieť TN (čl. 411.4.4): Zs · Ia ≤ U₀, kde Zs = impedancia poruchovej slučky, U₀ = 230 V, Ia = vypínací prúd. Časy z tab. 41.1: TN koncový obvod ≤ 32 A → 0,4 s; rozvodný/nad 32 A → 5 s (TT: 0,2 s / 1 s).

Tabuľka očakávaných hodnôt impedancie poruchovej slučky Zs

Pre jednopólové ističe 6 / 10 / 16 A, vypínacia schopnosť 6 kA. (Pozn.: údaj 6 kA je vypínacia schopnosť Icn — neovplyvňuje hodnotu Zs; tú určuje charakteristika a menovitý prúd.)

Istič Vypínací prúd Ia Zmax = U₀/Ia (230 V) Odporúčaná nameraná hodnota* (rezerva ⅔)
B6 5 × 6 = 30 A 7,67 Ω ≤ 5,11 Ω
B10 5 × 10 = 50 A 4,60 Ω ≤ 3,07 Ω
B16 5 × 16 = 80 A 2,875 Ω ≤ 1,92 Ω
C6 10 × 6 = 60 A 3,83 Ω ≤ 2,56 Ω
C10 10 × 10 = 100 A 2,30 Ω ≤ 1,53 Ω
C16 10 × 16 = 160 A 1,44 Ω ≤ 0,96 Ω
* Odporúčaná nameraná hodnota = ⅔ z vypočítaného maxima. Pri meraní sú vodiče studené; pri poruche sa zahrejú a impedancia stúpne — preto sa drží rezerva (korekcia na teplotu / Cmin podľa STN 33 2000-6). Byt vs. RD: limit Zmax je rovnaký pre byt aj rodinný dom (závisí len od ističa). Líši sa nameraná hodnota — v byte býva nižšia (krátke obvody), v RD vyššia (dlhšie vedenia, garáž, exteriér), preto je rezerva ⅔ v RD dôležitejšia.

Ako preukážeš (STN 33 2000-6): zmeraj Zs, vypočítaj Ik = U₀ / Zs a over Ik ≥ Ia. Vypínací prúd ističa: char. B = 5 × In, C = 10 × In. Doplň skúšku prúdového chrániča.

Treba preukázať uzemnenie HOP? (byt vs. rodinný dom)

Áno — uzemnenie je súčasť ochrany a preukazuje sa meraním, ale kde a aké hodnoty sa líši pre byt a RD. Normy: STN 33 2000-5-54, STN 33 2000-6 (meranie zemného odporu), STN 33 2000-4-41; pri bleskozvode STN EN 62305.
Objekt (sústava TN) Bleskozvod Čo sa meria Očakávaná hodnota Re Norma
Bytovka / panelák ÁNO (vždy) V revízii bytu spojitosť k HOP; Re objektu meria revízia spoločných častí ≤ 10 Ω (rozhoduje bleskozvod); ochranné uzemnenie orientačne ≤ 5 Ω STN EN 62305-3; STN 33 2000-5-54
Rodinný dom — bez bleskozvodu NIE Re zemniča (najčastejšie základový) pri hlavnom rozvádzači Orientačne ≤ 5 Ω (sťažené pôdne podmienky vyššie); v TN hlavnú ochranu rieši samočinné odpojenie, nie Re STN 33 2000-5-54; -4-41
Rodinný dom — s bleskozvodom ÁNO Re spoločného základového zemniča ≤ 10 Ω (kritérium bleskozvodu); pri spoločnom zemniči drž čo najnižšie (≤ 5 Ω) STN EN 62305-3
📐 Sústava je TN — hlavnú ochranu rieši samočinné odpojenie (slučka cez sieť), preto sa kladie dôraz na Zs a spojitosť, nie na nízke Re. Hodnoty Re sú odporúčané/orientačné; pri bleskozvode platí kritérium STN EN 62305-3 (Re < 10 Ω). V byte vlastný zemnič nemeriaš — uzemnenie objektu preukazuje revízia spoločných častí. (Sústava TT, ak by bola: RA · IΔn ≤ 50 V.)

Kam priložiť meracie hroty (kde a medzi čím meriam)

Každá „očakávaná hodnota“ sa meria medzi dvoma konkrétnymi bodmi. Tu je, kam priložiť hroty prístroja.
Veličina Prístroj Hrot / pripojenie 1 Hrot / pripojenie 2 Kritérium
Spojitosť pospájania Nízkoodporový merač (≥ 0,2 A) HUS / ekvipotenciálna prípojnica (referenčný bod) Kovová batéria / svorka ZS 4 / potrubie Nízky prechodový odpor (kompenzuj odpor meracích šnúr)
Doplnkové pospájanie (účinnosť) Nízkoodporový merač PE kontakt zásuvky alebo neživá kovová časť spotrebiča v kúpeľni Kovové potrubie / batéria (súčasne dotyková časť) R ≤ 50/Ia (najprísnejší istič priestoru; pri RCD Ia = IΔn)
Impedancia slučky Zs Merač poruchovej slučky L (fáza) v zásuvke / na svorke spotrebiča PE v tej istej zásuvke / na svorke Zs ≤ U₀/Ia; meraj na najvzdialenejšom bode obvodu
Odpor zemniča Re (RD) Merač zemného odporu Zemnič / HUS Pomocné sondy v zemi (3-bodová metóda) Podľa sústavy (TT: RA·IΔn ≤ 50 V)
📐 Pri spojitosti vždy vynuluj/kompenzuj odpor meracích šnúr. Zs meraj na najvzdialenejšom bode obvodu (najvyššia hodnota). Doplnkové pospájanie overuješ medzi súčasne dotykovými časťami — nie voči vzdialenej zemi.

Ako preukázať, že inštalácia vyhovuje aj BEZ svorky

Kľúčové pre revíznu správu. Existujú tri cesty dôkazu — každú podlož meraním a normou.
Cesta dôkazu Meranie / kritérium Norma Záver do správy o OPaS
1. Kov je už pospájaný cez stúpačku Spojitosť batéria ↔ HUS/HOP, prúd ≥ 0,2 A; doplnkové R ≤ 50/Ia STN 33 2000-6 čl. 6.4.3.2; 415.2.2 Pospájané — vyhovuje
2. Časť NIE je cudzia vodivá časť Vysoký odpor voči zemi (plast izoluje) → nespĺňa definíciu STN 33 2000-4-41; IEC 60050-195 Pospájať netreba — vyhovuje
3. Splnená podmienka 701.415.2 HOP funkčné + ADS (Zs → Ik ≥ Ia) + RCD ≤ 30 mA 701.415.2 + 411 Doplnkové netreba — vyhovuje
⚠️ Nikdy to neuzatváraj len na slovo zákazníka („v kotolni je to uzemnené“). Tvrdenie v správe musí stáť na meraní, nie na deklarácii.

Byt / panelák vs. rodinný dom vs. novostavba

Byt / panelák Rodinný dom Novostavba (plastové rozvody)
Kde je HOP Spoločná časť (kotolňa/suterén) Pri vstupe sietí / hlavný rozvádzač Pri rozvádzači + zemnič (základový)
Kto zodpovedá Spoločná inštalácia / správca Elektrikár (nedá sa delegovať) Elektrikár
Kov vodovod = cudzia vodivá časť? Často áno (kovové stúpačky) Záleží na prevedení (meraním) Často NIE (plast izoluje od zeme)
Ťažisko Stúpačka + kúpeľňa 701 HOP + zemnič + kúpeľňa Kotol/ÚK/plyn + zemnič

Montáž: akú svorku a aký pásik použiť

Svorka ZS 4 1/2″ — pod batérie (na 1/2″ závit)

Kompaktná svorka priamo pod batériu. Tvorí ju oceľové telo so skrutkou a prítlačnou podložkou + mosadzná matica 1/2″ (súčasť balenia). Matica sa naskrutkuje na 1/2″ závit zariadenia (Js 1/2″), telo svorky s pripojeným vodičom sa naň nasadí a batéria sa namontuje do rozvodu. Vodič 2,5–4 mm² Cu (4 mm² Al), doťahovací moment 1,2 Nm. Pásik nepoužíva.

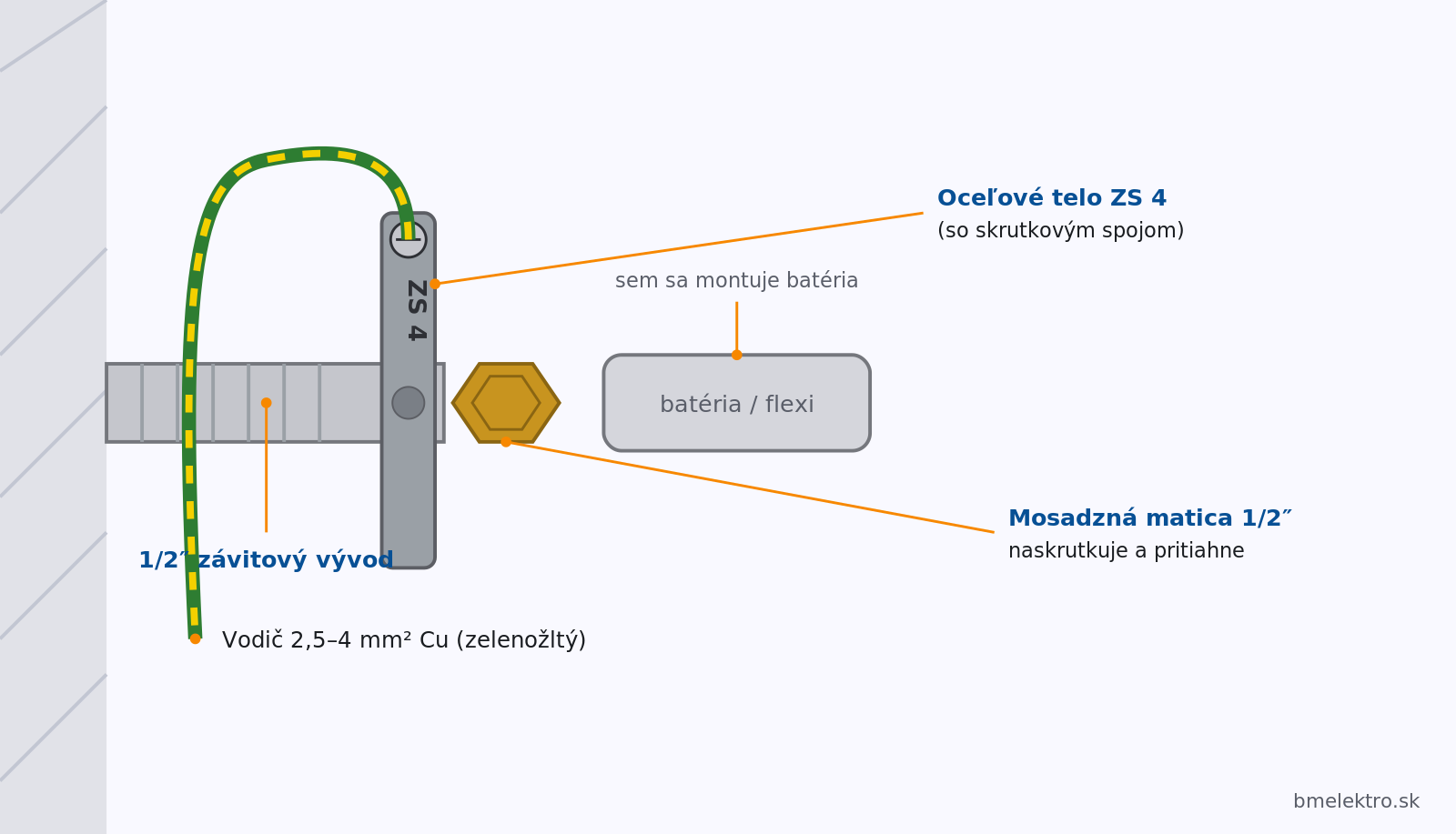

Schéma svorky ZS 4 1/2 — montáž pod batériu na 1/2 závit s mosadznou maticou
Schéma — svorka ZS 4 1/2″ pod batériu (1/2″ závit + mosadzná matica). Nie je to pásová svorka.

Reálna montáž zemniacej svorky ZS 4 1/2″ pod batériu — mosadzná matica a zelenožltý pospájací vodič
Foto — reálna svorka ZS 4 1/2″ namontovaná na 1/2″ vývodke pod batériu (mosadzná matica + zelenožltý vodič).

Technická schéma montáže zemniacej svorky ZS 4 na 1/2″ vývodku plastového potrubia s kovovou vložkou
Schéma montáže — svorka ZS 4 na 1/2″ vývodke plastového potrubia s vlisovanou kovovou vložkou (matica 1/2″ Ms, vodič Cu 2,5–4 mm²).

Bernardova svorka (ZSA 16 / EBS) — na potrubie cez pásik

Pásová svorka na kovové potrubia rôznych priemerov (napr. EBS 2 pre ø 5–28 mm). Telo (vnútorná + vonkajšia časť, podložky, skrutka ZnCr) drží pásik (Cu alebo nerez), ktorý sa ovinie okolo potrubia a pritiahne — zabezpečí kontakt na čistom kove bez náteru a korózie. Pásik nie je súčasťou svorky (kupuje sa zvlášť, 0,5 m / 10 m).


Schéma Bernardovej svorky ZSA 16 s Cu alebo nerez pásikom na potrubí
Schéma — Bernardova svorka (ZSA 16) s Cu/nerez pásikom na potrubí.

Medený (Cu) vs. nerezový pásik — kedy ktorý

Pásik Výhody Nevýhody Kedy použiť
Medený (Cu) Výborná vodivosť; kompatibilný s Cu/mosadznými potrubiami a Cu vodičom (rovnaký kov → menšia galvanická korózia) Mäkší, drahší; na pozinkované/oceľové potrubie nevhodný (galvanický článok urýchli koróziu Zn/ocele) Medené a mosadzné potrubia; vnútorné prostredie
Nerezový (nerez) Odolný proti korózii, mechanicky pevný, univerzálny; bezpečný s rôznymi kovmi aj vo vlhku Horšia elektrická vodivosť než Cu (pre pospájanie postačuje) Pozinkované/oceľové potrubia; vlhké/vonkajšie prostredie; univerzálne
📐 Pravidlo galvanickej kompatibility: zhoduj kov pásika s kovom potrubia. Na pozinkované/oceľové potrubie daj nerez (meď by urýchlila koróziu zinku/ocele — vznikne galvanický článok). Na medené/mosadzné potrubie je vhodný Cu aj nerez. Nerez = bezpečná univerzálna voľba (vlhko, exteriér, rôzne kovy).

Prierezy pospájacích vodičov (STN 33 2000-5-54)

Vodič Minimum Norma
Hlavný ochranný pospájací vodič ≥ ½ prierezu najväčšieho ochranného vodiča; min. 6 mm² Cu (16 Al / 50 Fe); netreba viac než 25 mm² Cu čl. 544.1.1
Doplnkový — 2 neživé časti ≥ prierez menšieho ochranného vodiča čl. 544.2.1
Doplnkový — neživá + cudzia vodivá časť ≥ ½ prierezu príslušného ochranného vodiča čl. 544.2.2
Doplnkový — absolútne minimum 2,5 mm² Cu (s mech. ochranou) / 4 mm² Cu (bez mech. ochrany) čl. 544.2
Kúpeľňa — prax 4 mm² Cu, zelenožltý, zemniaca svorka ZS 4 1/2″ 701 + 544

Zásady montáže

  • Zemniaca svorka na potrubie ZS 4 1/2″ (pod batérie) alebo Bernardova svorka s pásikom (Cu/nerez) priamo na čistý kov potrubia — nie cez lak, koróziu ani tesnenie.
  • Vodič 4 mm² Cu zelenožltý, bez prerušenia; spoj prístupný na kontrolu (STN 33 2000-5-54 čl. 526), chránený proti uvoľneniu a korózii.
  • Plynové potrubie sa pripája na HOP za plynomerom / na strane spotrebiča za izolačnou vložkou (plynárenské predpisy) — nie na prípojku.
  • Na čisto plastové potrubie sa svorka nedáva — pospája sa kovová batéria/časť, ak je cudzou vodivou časťou.

Manuál pre vodárov (inštalatérov)

Polo-odborný ťahák. Plný stiahnuteľný PDF manuál je v prílohe článku.
  1. Načo to je: kov, ktorý sa môže dostať pod napätie, musí byť pospájaný (prepojený), aby „nekoplo“.
  2. Kedy svorku dať: ak je v kúpeľni kovová batéria/potrubie a nie je istota, že je inde pospájané a krytá prúdovým chráničom — daj zemniacu svorku ZS 4 1/2″.
  3. Kam: na čistý kov potrubia tesne pred batériou; nikdy na plast.
  4. Čím: zemniaca svorka na potrubie ZS 4 1/2″ + vodič 4 mm² Cu zelenožltý.
  5. Čo nerobiť: nepospájať cez tesnenie/lak, neuťahovať na koróziu, neprerušiť existujúci pospájací vodič pri výmene batérie.
  6. Kedy volať elektrikára/RT: pri pochybnosti vždy — pospájanie a jeho meranie je elektro úkon.

Mýty vs. Fakty

Mýtus Fakt (s konkrétnou podmienkou/normou)
1. Batéria musí mať vždy svorku. Nie. Ak nie je cudzou vodivou časťou (plast), alebo je splnená podmienka STN 33 2000-7-701 čl. 701.415.2 (súčasne funkčné HOP + ADS + RCD ≤ 30 mA), svorka netreba.
2. Pospájanie v kotolni stačí na všetko. To je HOP (411.3.1.2). Nerieši doplnkové pospájanie kúpeľne (701.415.2).
3. Plastové potrubie sa nikdy nepospája. Plast nie, ale kovová batéria na ňom môže byť cudzou vodivou časťou a podľa 701 sa pospája.
4. Doplnkové pospájanie nahrádza prúdový chránič. Nie. 701.411.3.3 žiada RCD ≤ 30 mA navyše.
5. RCD 30 mA znamená, že svorku netreba. Len ak je súčasne splnená celá podmienka 701.415.2: HOP + ADS + RCD ≤ 30 mA. Samotný chránič nestačí.
6. HOP a doplnkové pospájanie je to isté. Nie — iné miesto, účel aj norma (411.3.1.2 vs. 701.415.2).
7. Stačí vizuálna kontrola, netreba merať. Spojitosť sa preukazuje meraním prechodového odporu (STN 33 2000-6 čl. 6.4.3.2).
8. Stará bytovka = automaticky závada. Nie. Ak meranie a podmienka 701.415.2 vyhovujú, je to v poriadku.
9. Zelenožltý vodič akéhokoľvek prierezu stačí. Prierez určuje 544.1/544.2 (HOP min. 6 mm², doplnkový min. 2,5/4 mm² Cu).
10. Pospájanie cez objímku na laku je OK. Nie. Spoj musí byť na čistom kove; doplnkové R ≤ 50/Ia (415.2.2), bod pripojenia podľa 526.

FAQ — často kladené otázky

Musí mať batéria v byte pospájaciu svorku?
Nie automaticky. Záleží, či je cudzou vodivou časťou (meraním odporu voči zemi), a či je splnená podmienka 701.415.2 (HOP + ADS + RCD ≤ 30 mA).
Kto určí, či je batéria cudzou vodivou časťou?
Projektant alebo revízny technik — meraním odporu voči zemi/HUS, nie zákazník. Definícia: STN IEC 60050-195 a STN 33 2000-4-41.
Čo ak je pospájané len v kotolni?
To je hlavné pospájanie objektu (HOP). Doplnkové pospájanie kúpeľne posudzuješ samostatne podľa STN 33 2000-7-701.
Aká je hodnota spojitosti, aby pospájanie vyhovelo?
Pre doplnkové pospájanie R ≤ 50/Ia (415.2.2) — pri istení ističom B16 → ≤ 0,625 Ω; ak je obvod istený RCD, Ia = IΔn (30 mA → ≤ 1667 Ω). Meria sa prúdom ≥ 0,2 A podľa STN 33 2000-6 čl. 6.4.3.2.
Aké hodnoty Zs mám očakávať?
Zmax = 230/Ia: B16 = 2,875 Ω (nameraná odporúčaná ≤ 1,92 Ω), B10 = 4,60 Ω, B6 = 7,67 Ω. Limit je rovnaký pre byt aj RD.
Treba preukázať uzemnenie HOP?
Áno. V RD meriaš Re zemniča (orientačne ≤ 5 Ω, s bleskozvodom ≤ 10 Ω). V byte sa uzemnenie preukazuje na úrovni objektu, v byte overuješ spojitosť k HOP.
Aký prierez vodiča?
HOP min. 6 mm² Cu (544.1.1); doplnkový min. 2,5/4 mm² Cu (544.2). V kúpeľni prakticky 4 mm² Cu.
Plast vs. kov — čo platí?
Plast nevodí, ale voda v ňom čiastočne áno. Rozhoduje meranie odporu kovovej časti voči zemi: ≥ 50 kΩ (do 500 V) → izolované, nie je cudzia vodivá časť; pod ~50 kΩ → je a pospája sa (STN 33 2000-4-41).
Kam a čím dať svorku na potrubie?
Na čistý kov tesne pred batériou, zemniacou svorkou ZS 4 1/2″ (pod batérie) alebo objímkou; nie na plast/lak/koróziu.
Čo s plynovým potrubím?
Pripája sa na HOP za plynomerom, na strane spotrebiča za izolačnou vložkou (plynárenské predpisy).
BM Elektro — špecialisti na rekonštrukcie elektroinštalácií v panelových bytových domoch zo 70.–80. rokov.

Potrebuješ revíziu alebo posúdenie pospájania v bytovom dome? Ozvi sa.

Nezáväzná obhliadka

Slovník skratiek a pojmov

📖 Rozbaliť slovník — 23 skratiek a pojmov vysvetlených jednoducho
HOPHlavné ochranné pospájanie — prepojenie kovových sietí budovy do jedného potenciálu.
HUSHlavná uzemňovacia svorka (prípojnica) — bod, kde sa zbieha uzemnenie a pospájanie.
ADSSamočinné odpojenie napájania (angl. Automatic Disconnection of Supply) — pri poruche prístroj sám vypne obvod.
RCDPrúdový chránič (angl. Residual Current Device) — vypne pri zvodovom prúde, napr. ≤ 30 mA.
PEOchranný vodič (angl. Protective Earth) — zelenožltý uzemňovací vodič.
ZsImpedancia poruchovej slučky — „odpor“ cesty poruchového prúdu.
IkPoruchový (skratový) prúd — Ik = U₀ / Zs.
IaVypínací prúd — prúd, pri ktorom istič/poistka odpojí v stanovenom čase.
InMenovitý prúd istiaceho prvku (napr. istič B16 = 16 A).
Icn (6 kA)Vypínacia (skratová) schopnosť ističa — koľko skratu bezpečne preruší.
U₀Menovité napätie proti zemi (v SR 230 V).
ReOdpor uzemnenia (zemniča).
RAOdpor uzemnenia neživých častí (v sústave TT).
TN / TTTypy uzemňovacích sústav siete.
ÚKÚstredné kúrenie (kovové potrubie).
HR / HDRHlavný rozvádzač / hlavná domová rozvodnica (panelák).
OPaSOdborná prehliadka a odborná skúška — „revízia“.
VTZVyhradené technické zariadenia (vyhl. 508/2009).
SVBSpoločenstvo vlastníkov bytov.
ZS 4 1/2″Zemniaca svorka na potrubie (pod batérie).
Cudzia vodivá časťKov mimo el. inštalácie, ktorý môže zaniesť potenciál zeme. Definícia: STN IEC 60050-195.
Neživá časťVodivá časť zariadenia, normálne bez napätia, pri poruche môže byť pod napätím.
Zóny 0/1/2Priestorové zóny v kúpeľni podľa miery rizika od vody.

Znalosti

Publikované

30. júna 2026

Odoslať komentár

Vaša e-mailová adresa nebude zverejnená. Vyžadované polia sú označené *
