Rozdiely prúdových chráničov: Kedy použiť typ AC, A, F a B?
Rozbor citlivosti prúdových chráničov (RCD) na rôzne formy reziduálnych prúdov. Článok definuje oblasti použitia typov AC, A, F a B v súlade s normou STN EN 61008-1 a STN 33 2000-5-53. Vysvetľuje riziko „oslepnutia“ chrániča jednosmernou zložkou prúdu.
Legislatíva a normy:
- STN 33 2000-5-53, čl. 531.3.3: Výber prístrojov na ochranu podľa typu prúdu.
- STN EN 62423: Požiadavky na chrániče typu F a B.
Problém, ktorý nie je vidieť
Ešte pred 20 rokmi sme v domácnostiach mali prevažne odporové záťaže (žiarovky, ohrievače) a jednoduché motory. Dnes je situácia iná. LED zdroje, spínané zdroje v PC, práčky s invertorom, tepelné čerpadlá a nabíjačky áut generujú prúdy, ktoré nie sú čistou sínusoidou.
Ak použijete nesprávny typ chrániča, môže dôjsť k javu, ktorý voláme saturácia (zmagnetizovanie) jadra. Chránič „oslepne“ a nevypne ani v prípade smrteľného úrazu.
1. Typ AC (Symbol: ~ ) – Historický štandard
Reaguje iba na čisté striedavé sínusové prúdy.
- Čo deteguje: Klasický únik prúdu 50 Hz.
- Kde stačí: Staré inštalácie, odporové kúrenie, klasické žiarovky.
- Problém: Ak sa v obvode objaví jednosmerná zložka (napr. z LED stmievača), jadro chrániča sa presýti a chránič prestane fungovať úplne.

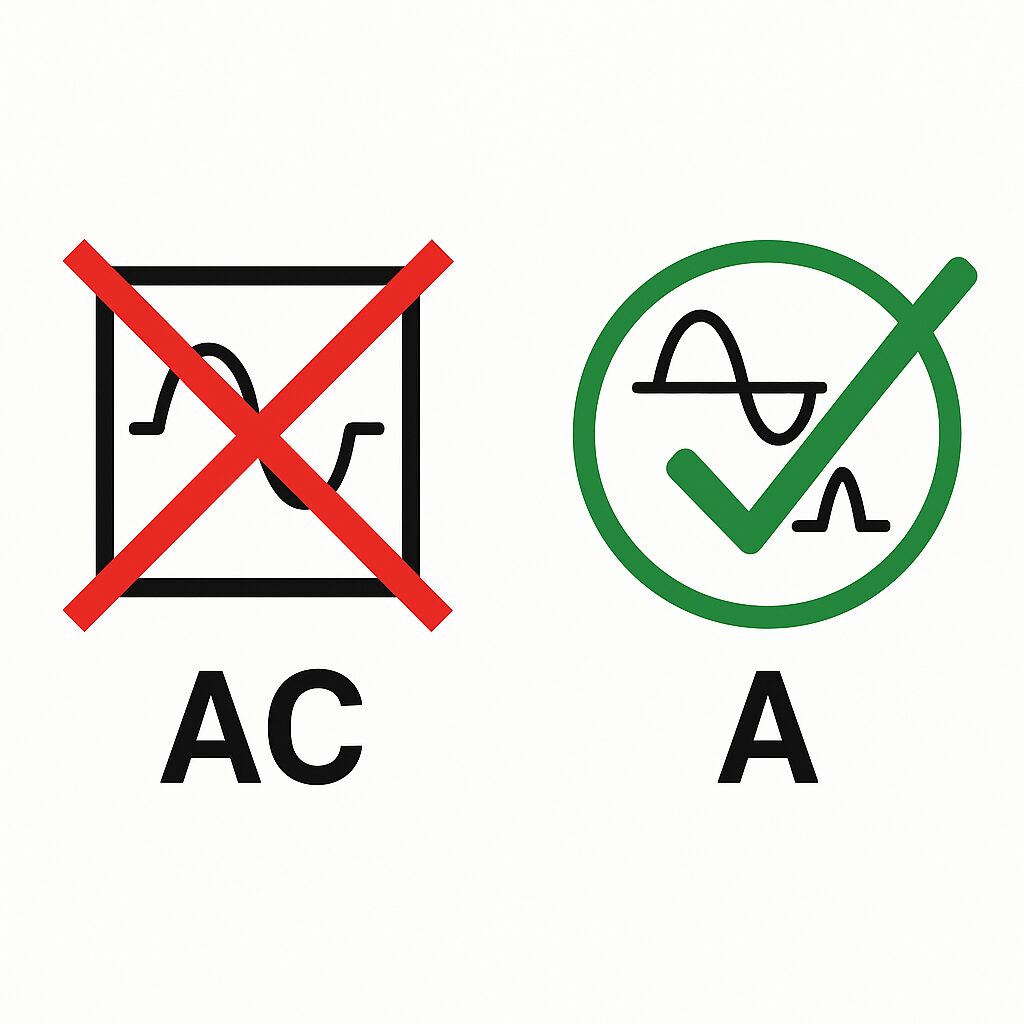

- Verdikt revízneho technika: V moderných inštaláciách s elektronikou je typ AC NEVYHOVUJÚCI. V mnohých krajinách EÚ (napr. Nemecko) je jeho používanie už zakázané.
2. Typ A (Symbol: ~ + Pulsating DC) – Súčasné minimum
Reaguje na striedavé prúdy + pulzujúce jednosmerné prúdy.
- Čo deteguje: To isté čo AC, plus „odrezané“ polvlny, ktoré vytvárajú spínané zdroje.
- Kde použiť: Bežné zásuvky v dome, PC, TV, LED osvetlenie, umývačky riadu, indukčné dosky.
- Verdikt revízneho technika: Toto je štandard pre rok 2024. Ak robíte novú inštaláciu alebo rekonštrukciu, „Áčko“ je minimum.
3. Typ F (Symbol: ~ + Hrbatý priebeh) – Pre frekvenčné meniče
Špeciálny typ pre jednofázové spotrebiče s reguláciou otáčok (invertory).
- Čo deteguje: To isté čo A, ale je odolný voči vysokým frekvenciám (do 1 kHz) a vyhladenému DC prúdu do 10 mA.
- Kde použiť: Moderné práčky a sušičky s invertorovým motorom, jednofázové tepelné čerpadlá, klimatizácie.
- Výhoda: Je vysoko odolný voči falošnému vypínaniu (má krátkodobé oneskorenie). Ak vám „vyhadzuje“ klímu, práčku alebo sušičku vymeňte A za F.
4. Typ B (Symbol: ~ + —) – Pre čisté DC prúdy
Kráľ prúdových chráničov. Reaguje na hladké jednosmerné prúdy.
- Čo deteguje: Všetko vyššie uvedené + čistý DC prúd (napr. z batérie alebo DC medziobvodu meniča).
- Kde použiť (NUTNOSŤ):
- Fotovoltika (FVE): Meniče bez galvanického oddelenia.
- Elektromobily (Wallboxy): Ak nabíjacia stanica nemá vlastnú 6 mA detekciu (RDC-DD).
- 3-fázové pohony: Výťahy, priemyselné stroje.
- Riziko: Ak pred Wallbox dáte obyčajný chránič typu A, únik DC prúdu z auta ho zmagnetizuje. Chránič typu A potom nebude fungovať ani pre zvyšok domu!
Rýchly prehľad pre výber (Tabuľka)
| Typ RCD | Symbol na prístroji | Detekcia prúdu | Typické použitie | Cena / Dostupnosť |
| AC | Obdĺžnik so sínusoidou | Iba AC | Staré spotrebiče, ohrievače | Najlacnejší (Odchádza z trhu) |
| A | Sínusoida + Pulzy | AC + Pulzné DC | Štandard pre dom (PC, LED) | Bežná cena (Best Seller) |
| F | Zmiešané frekvencie | AC + Pulzné + 1kHz | Klimatizácie, Invertory (1-fáz) | Vyššia cena (Na objednávku) |
| B | Rovná čiara (=) | Všetko + Hladké DC | FVE, Elektromobily | Vysoká cena (Technologická nutnosť) |
Záver: Odporúčanie odborníka
Šetriť na type prúdového chrániča je technický nezmysel. Rozdiel v cene medzi typom AC a A je minimálny, ale rozdiel v bezpečnosti je zásadný.
- Rekonštruujete? Vyžadujte typ A.
- Máte tepelné čerpadlo? Pýtajte sa na typ F.
- Nabíjate auto? Musíte mať istotu, že je tam ochrana pred DC prúdom (Typ B alebo RDC-DD).
