Prečo je kľúčom k bezpečnej a legálnej elektroinštalácii?

4–6 minúty

Staviate dom, rekonštruujete firemné priestory alebo riešite novú elektrickú prípojku? Pravdepodobne ste narazili na pojem „Protokol o určení vonkajších vplyvov“ (PVP). Mnohí investori ho mylne považujú za zbytočnú byrokraciu. V skutočnosti je to však najdôležitejší vstupný dokument, bez ktorého nemôže vzniknúť bezpečný projekt a následne ani platná revízia.

V BM Elektro sa často stretávame s otázkou: „Nestačí, keď elektrikár povie, že tam dáme vodotesnú zásuvku?“ Nestačí. Poďme sa spolu pozrieť na to, prečo je tento dokument „rodným listom“ vašej elektroinštalácie a ako vás chráni pred požiarom či úrazom.

Čo je to Protokol o určení vonkajších vplyvov?

Jednoducho povedané, tento protokol definuje prostredie, v ktorom bude elektroinštalácia fungovať. Elektrické zariadenia sa správajú inak v suchej obývačke, inak v práčovni plnej pary a úplne inak v drevárskej dielni plnej dreveného prachu.

Podľa normy STN 33 2000-5-51 (a súvisiacich noriem STN 33 2000) musíme presne definovať všetky riziká prostredia. Na základe tohto protokolu potom projektant navrhne správne krytie (\(IP\)), typ káblov a ochranné opatrenia.

Upozornenie z praxe: Bez tohto protokolu revízny technik nesmie vykonať východiskovú revíziu elektroinštalácie. Je to súčasť dokumentácie skutočného vyhotovenia (DSV).

Ako čítať „kódy“ v protokole?

Vysvetlenie kódov vonkajších vplyvov AD a AA
Rozdiel medzi vlhkým a suchým prostredím určuje IP krytie.

Nebojte sa, nie je to šifrovanie pre NASA. Vonkajšie vplyvy sa označujú dvoma písmenami a číslicou (napríklad \(AA5\), \(AD2\)).

  1. Prvé písmeno (Kategória):
    • A = Prostredie (teplota, voda, prach).
    • B = Využitie (kto tam bude? Laici, deti, invalidi?).
    • C = Konštrukcia budovy (z čoho je budova postavená?).
  2. Druhé písmeno (Povaha vplyvu):
    • Napríklad pri A (prostredie): A = teplota, D = voda, E = cudzie telesá/prach.
  3. Číslica (Intenzita):
    • Čím vyššie číslo, tým agresívnejšie prostredie.

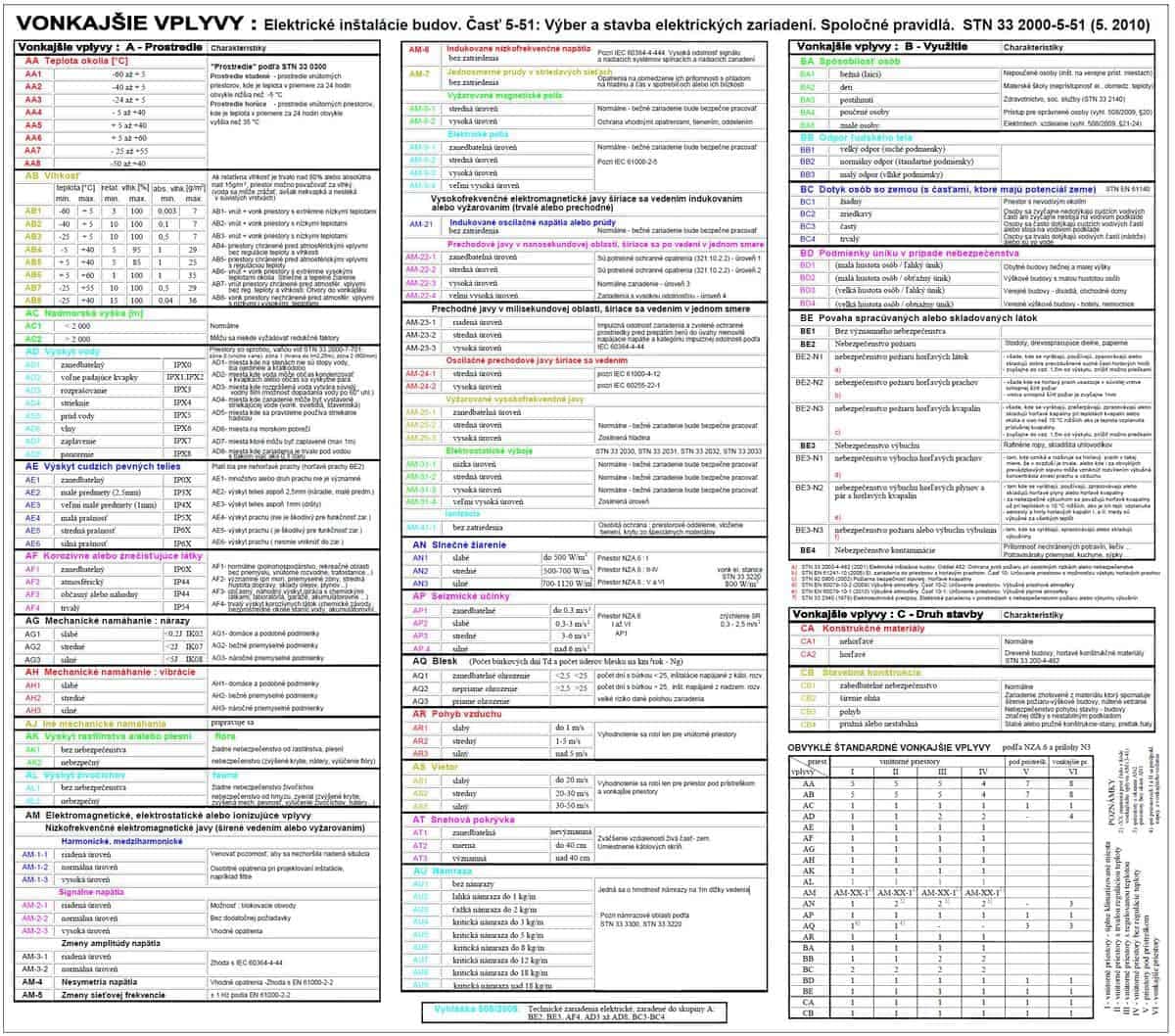

  PDF na stiahnutie >> Tabuľka kódov vonkajších vplyvov SEZ-KES.pdf

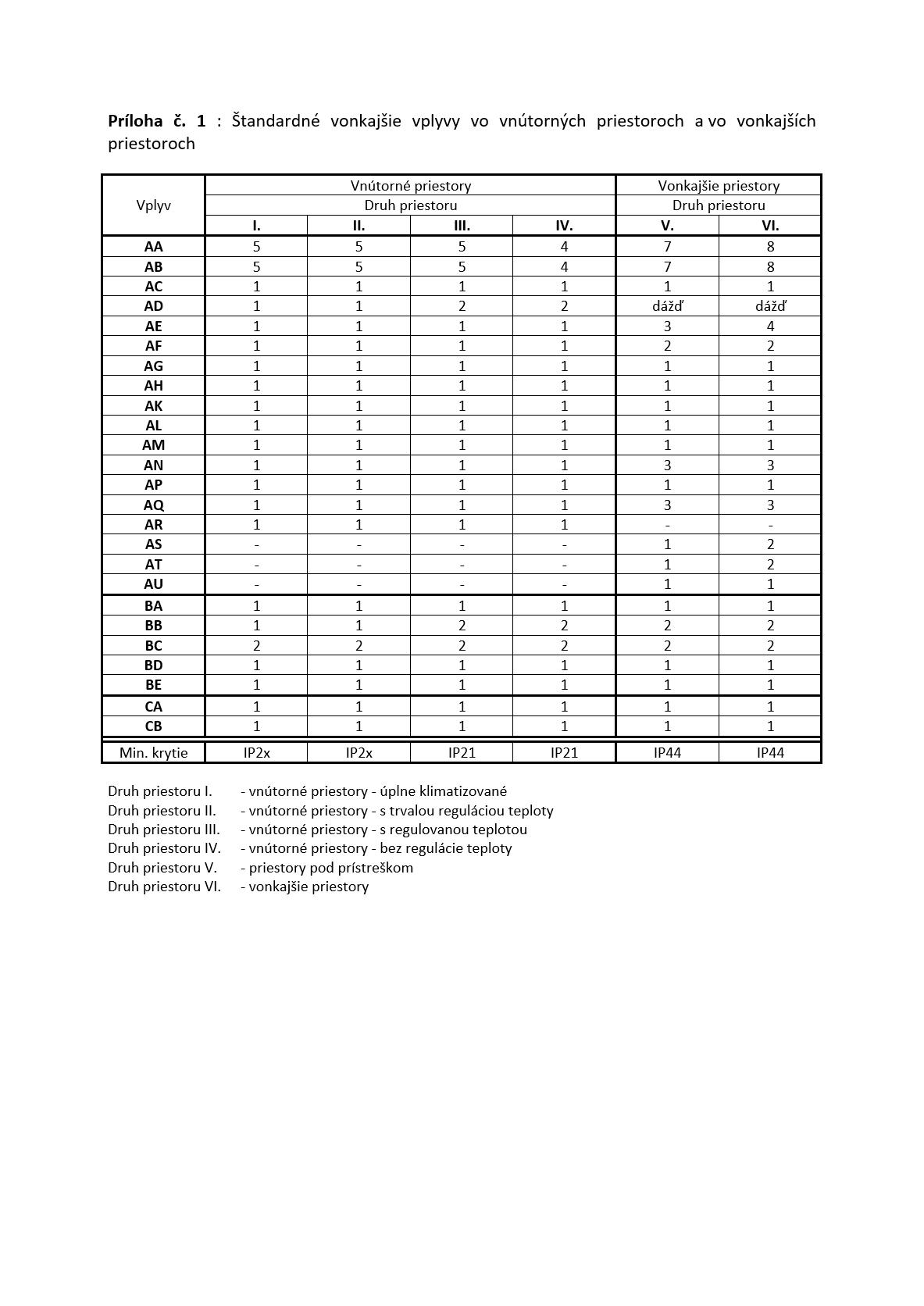

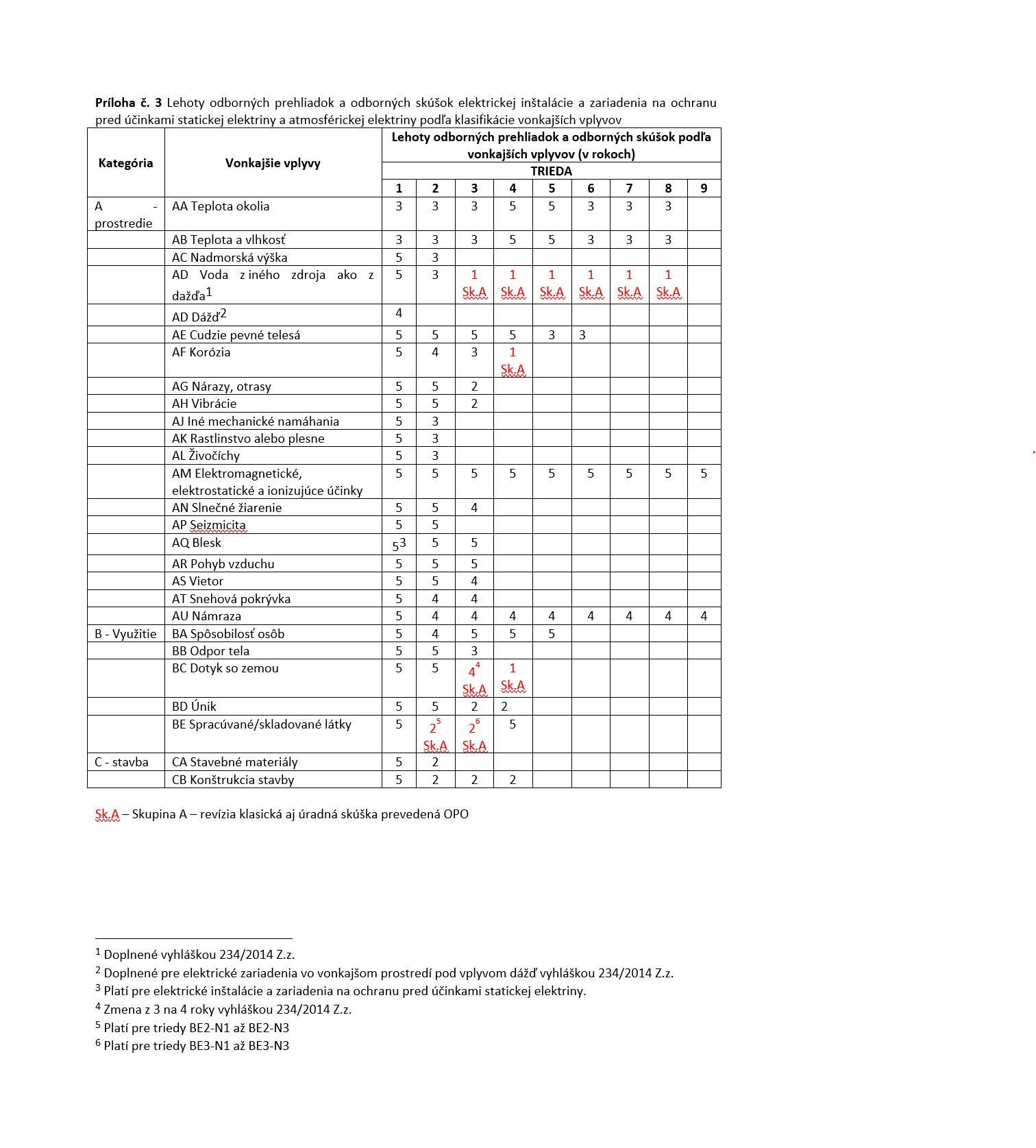

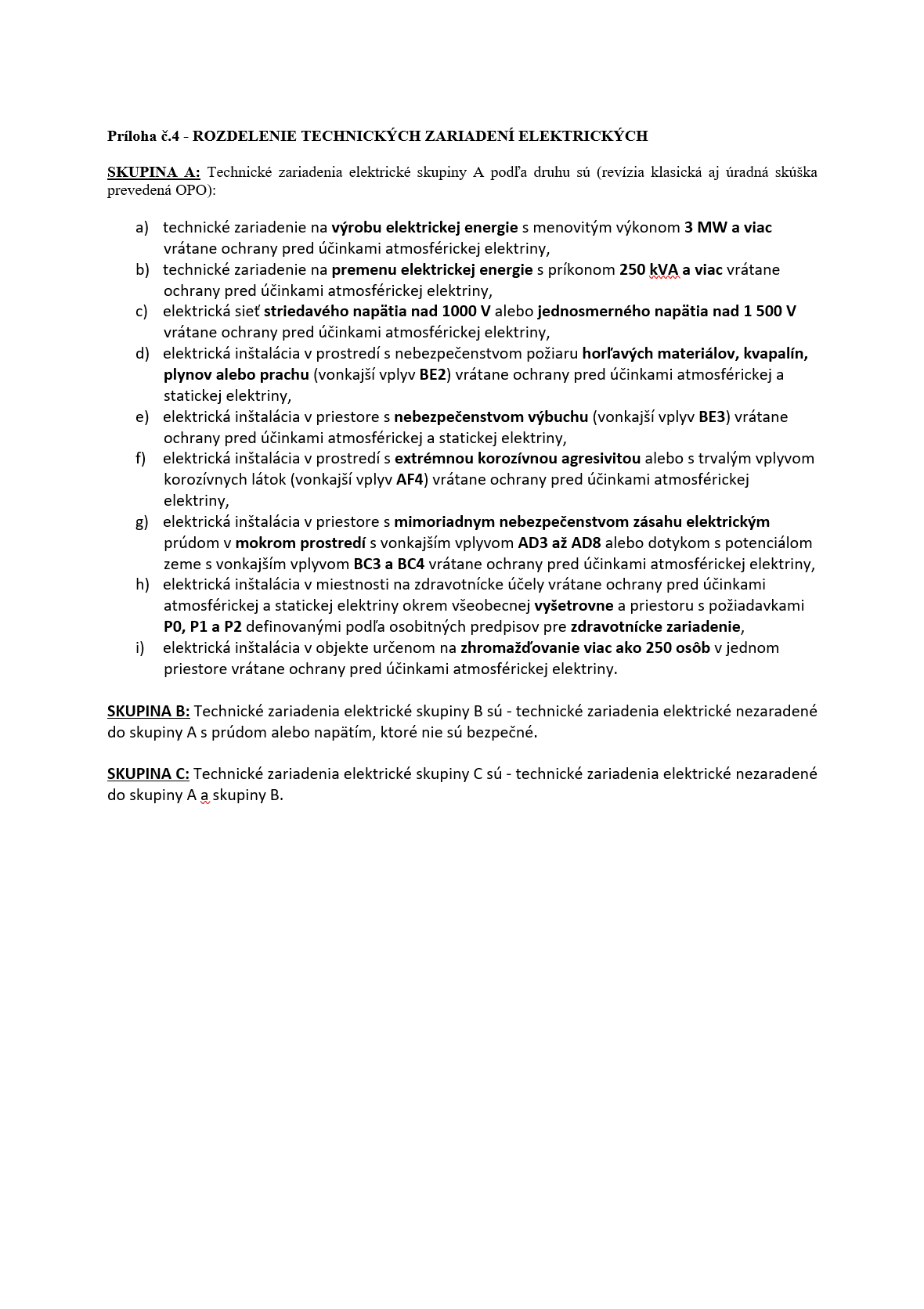

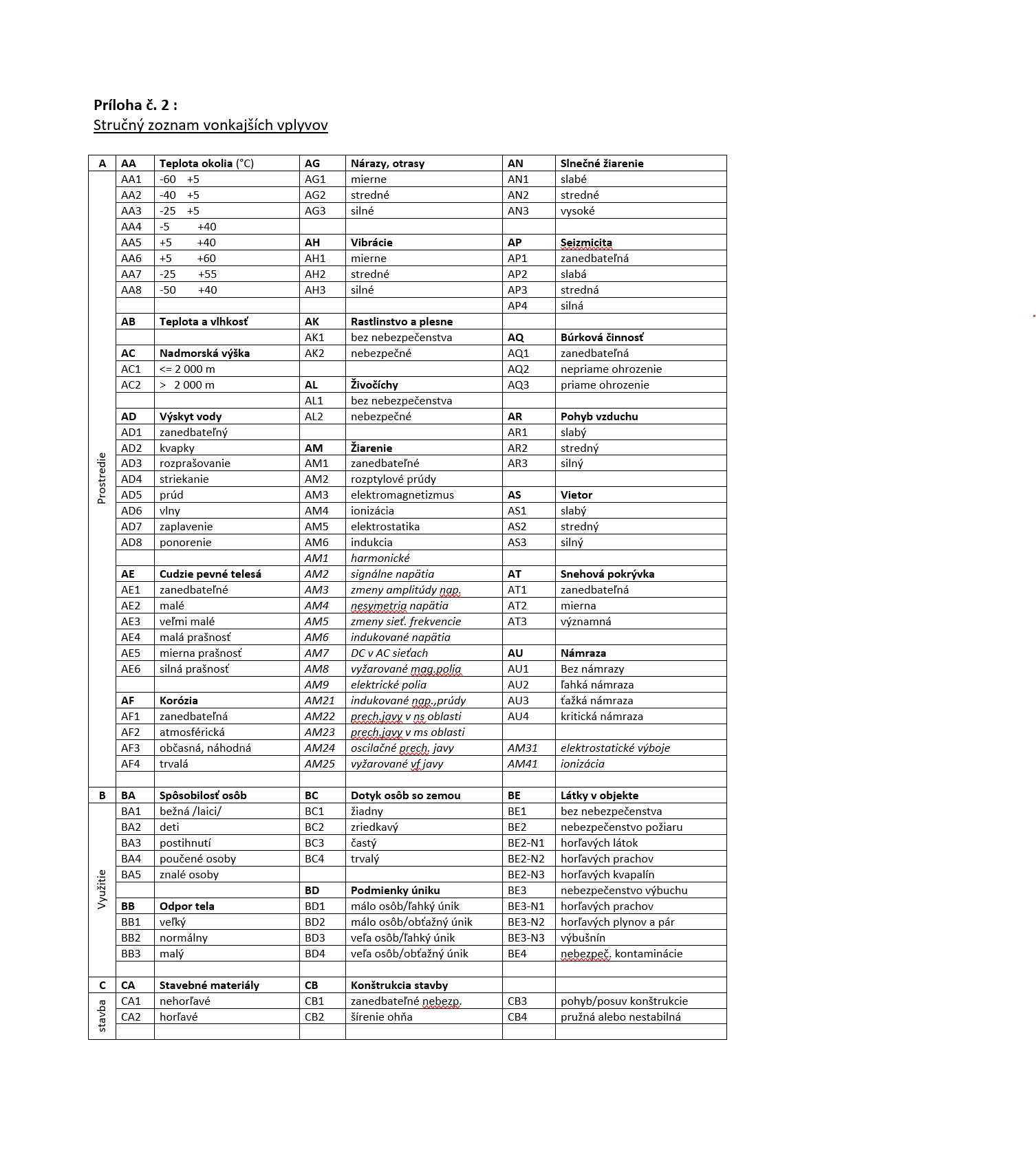

  PDF na stiahnutie >> PVP – rozdelenie, lehoty, zoznam, štandard vplyvov.pdf

Príklad z reálneho života: Voda a elektrina

Predstavte si kúpeľňu. Pre projektanta je kľúčové vedieť, či tam bude len vlhko, alebo či tam bude striekať voda.

  • Vplyv \(AD1\): Zanedbateľný výskyt vody (bežná izba). Stačí krytie \(IP_{20}\).
  • Vplyv \(AD4\): Striekajúca voda (okolie sprchy). Tu už musíme použiť prvky s krytím minimálne \(IP_{44}\) alebo vyšším, aby sme zabránili skratu a úrazu.

Matematicky sa požiadavka na krytie \(IP\) (Ingress Protection) odvíja priamo od určeného vonkajšieho vplyvu. Ak máme vplyv prachu \(AE\), musíme zvoliť prvú číslicu kódu \(IP\) tak, aby \(IP \ge 5X\) (ochrana pred prachom).

Kto tento protokol vypracováva?

Komisia určujúca vonkajšie vplyvy pre projekt
Protokol vypracováva odborná komisia, nie jednotlivec.

Toto je najväčší mýtus. Protokol neurčuje „jeden elektrikár pri pive“. Musí ho vypracovať odborná komisia.

Zloženie komisie zvyčajne tvorí:

  • Hlavný inžinier projektu / Projektant elektro (napr. špecialista projektant).
  • Investor / Prevádzkovateľ (vy, ako ten, kto pozná účel a využitie objektu).
  • Špecialista požiarnej ochrany (ak ide o zložitejšie objekty).
  • Technológ (pri výrobných halách).

V BM Elektro zabezpečujeme vypracovanie Protokolu o určení vonkajších vplyvov (PVP) ako súčasť našich projektových služieb. Cena za tento úkon sa pohybuje od 290,00 € pri rodinných domoch až po 340,00 € pri bytových domoch. Administratívne budovy, priemyselné a výrobné objekty naceňujeme samostatne. Vyplňte nižšie náš formulár, pre bližšie stanovenie ceny.

Mýty vs. Fakty o vonkajších vplyvoch

MýtusFakt
„Je to len papier pre úrady.“Je to základný bezpečnostný dokument. V prípade poistnej udalosti (požiar) poisťovňa ako prvé žiada revíziu a tento protokol.
„Pri rekonštrukcii bytu to netreba.“Omyl. Aj pri rekonštrukcii sa menia podmienky (napr. sadrokartónové podhľady, nové spotrebiče) a protokol je nutný pre novú revíziu.
„Všade dáme ‚normálne‘ prostredie.“To je nebezpečné zjednodušenie. Drevenica má iné riziko požiaru (\(CA2\)) ako murovaný dom (\(CA1\)).

Často kladené otázky (FAQ) – protokol o určení vonkajších vplyvov

1. Kedy musím mať vypracovaný protokol?

Protokol musí byť vypracovaný pred začatím projektovania elektroinštalácie. Slúži ako zadanie pre projektanta, aby vedel, aké materiály použiť. Bez neho projektant „varí z vody“.

2. Koľko stojí vypracovanie protokolu o určení vonkajších vplyvov?

V našej spoločnosti BM Elektro sa cena za samostatný protokol (PVP) pohybuje okolo 290,00 € pre rodinný dom a 340,00 € pre bytový dom. Protokol o určení vonkajších vplyvov je súčasťou komplexnej ceny za projektovú dokumentáciu.

3. Čo ak sa zmení účel miestnosti?

Ak z garáže (vplyv \(AD\) – voda/sneh z auta) spravíte suchý sklad alebo herňu, menia sa vonkajšie vplyvy. Je potrebné protokol aktualizovať a následne preveriť, či elektroinštalácia stále vyhovuje novým podmienkam.

Nepodceňujte základy bezpečnosti

Protokol o určení vonkajších vplyvov nie je len formálna povinnosť. Je to poistka, že vaša elektroinštalácia zvládne podmienky, ktorým bude vystavená dlhé roky. Či už ide o vlhkosť, prach, alebo horľavý podklad, my v BM Elektro vieme presne určiť riziká a navrhnúť bezpečné riešenie.

Potrebujete vypracovať projektovú dokumentáciu vrátane protokolu pre váš dom alebo bytovku? Neváhajte nás kontaktovať.
