Korózia a podmienky použitia materiálov bleskozvodu
Tabuľka materiálov LPS (bleskozvodu a podmienky použitia podľa STN EN 62305-3:
pre všetky triedy LPS I až IV
| Materiál | Použitie | Korózia | |||||
| Vo vzduchu |
V zemi | V betóne | Odolnosť | Zvýšená | Môže byť poškodený galvanickým spojením s | ||
| Meď |
Tuhá Lano |
Tuhá Lano – ako plášť |
Tuhá Lano – ako plášť |
Dobrá v mnohých prostrediach |
Zlúčeninami síry Organickými materiálmi |
– | |
| Žiarovo pozinkovaná oceľ |
Tuhá Lano |
Tuhá |
Tuhá Lano |
Prijateľná vo vzduchu, v betóne a v neagresívnej pôde | Vysokým obsahom chloridov | Meďou | |
| Oceľ s elektrolyticky nanesenou vrstvou medi | Tuhá | Tuhá | Tuhá | Dobrá v mnohých prostrediach | Zlúčeniny síty | – | |
| Nehrdzavejúca oceľ (NEREZ) |
Tuhá Lano |
Tuhá Lano |
Tuhá Lano |
Dobrá v mnohých prostrediach | Vysokým obsahom chloridov | – | |
| Hliník |
Tuhý Lano |
Nevhodný | Nevhodný | Dobrá vo vzduchu s nízkou koncentráciou síry a chloridu | Alkalickými roztokmi |
Meďou |
|
| Olovo | Tuhé ako plášť |
Tuhé ako plášť |
Nevhodné | Dobrá vo vzduchu s vysokou koncentráciou sulfátu | Kyslé pôdy |
Meďou Nehrdzavejúcou oceľou (NEREZ) |
|
Z vyššie uvedeného vyplýva, že spájať uvedené materiály je zakázané, len cez CUPAL podložky:
- Hliník s meďou (AlMgSi – Cu)
- Olovo s meďou (Pb – Cu)
- FeZn (žiarovo pozinkovaná oceľ) s meďou (FeZn – Cu)
Do zeme na pripojenie zemničov je možné použiť:
- Tuhá – meď
- Lano – meď lano ako plášť
- Tuhá – FeZn tuhá
- Tuhá – Oceľ s vrstvou medi
- Tuhá + lano – Nerez – nehrdzavejúca oceľ
- Hliník je zakázaný
- Olovo ako plášť avšak z dôvodu ochrany životného prostredia je zakázaný
Laná sú náchylnejšie proti korózii ako tuhé vodiče. Laná z pozinkovanej ocele sa neodporúčajú do zeme, kde je najslabšie miesto prechod betón/zem.
Každé miesto prestupu materiálov napríklad: zem/betón, zem/vzduch, vzduch/omietke-múr a pod. je nevyhnutné tento prechod 30cm na jednej strane a 30cm na druhej strane ošetriť protikoróznou vrstvou. aby to nedopadlo ako na obrázku – viď nižšie.
Protikorózne ošetrenie prechodu zvodu, zemniča cez rôzne materiály je možné vykonať:
- zmršťovacie bužírky
- asfaltový nástrek – farba na podvozok auta
- použiť FeZn s PVC alebo AlMgSi s PVC izoláciou
Ošetriť každý prechod materiálov:
- zem – vzduch
- zem – betón
- betón – vzduch
- vzduch – omietka, múr

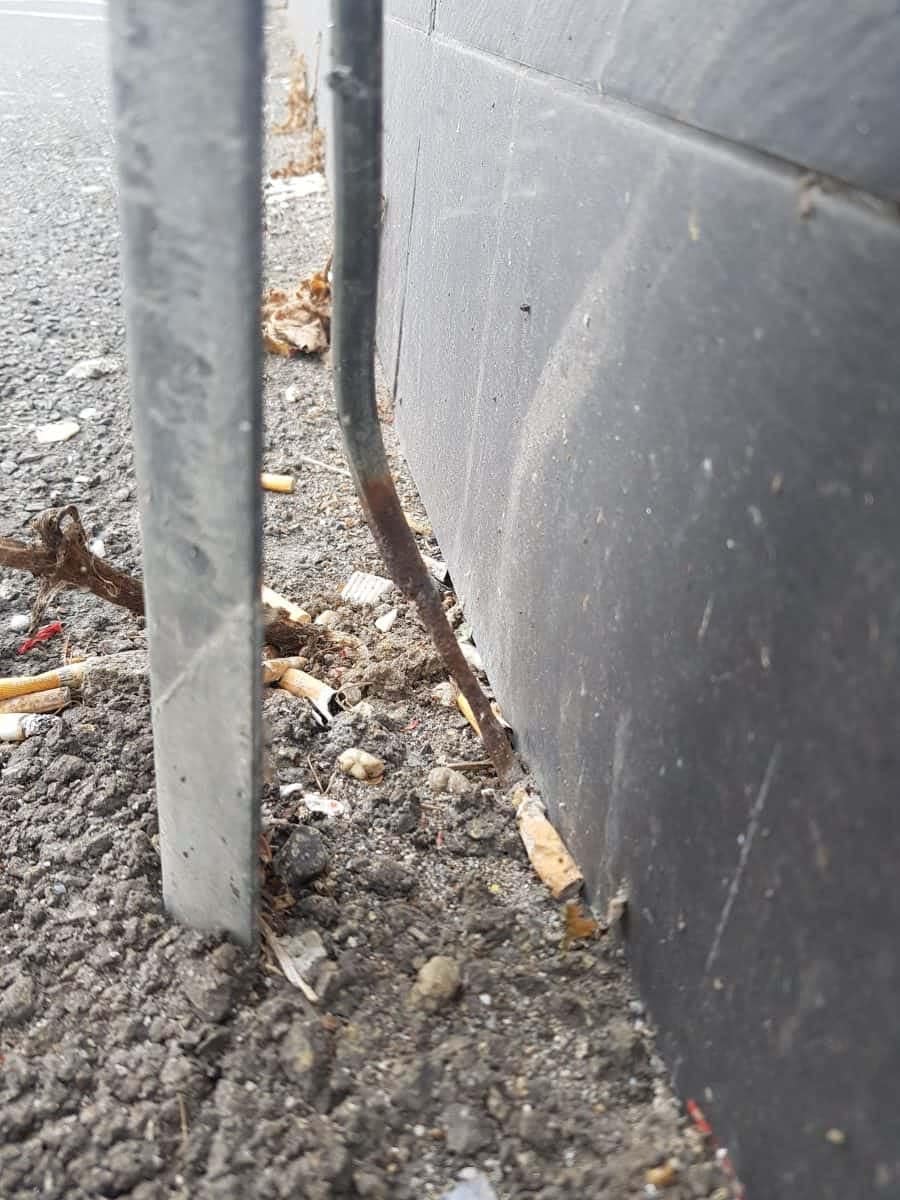

korózia zemniča asfalt-vzduch
korózia zemniča asfalt-vzduch
korózia zemniča asfalt-vzduch
korózia zemniča asfalt-vzduch

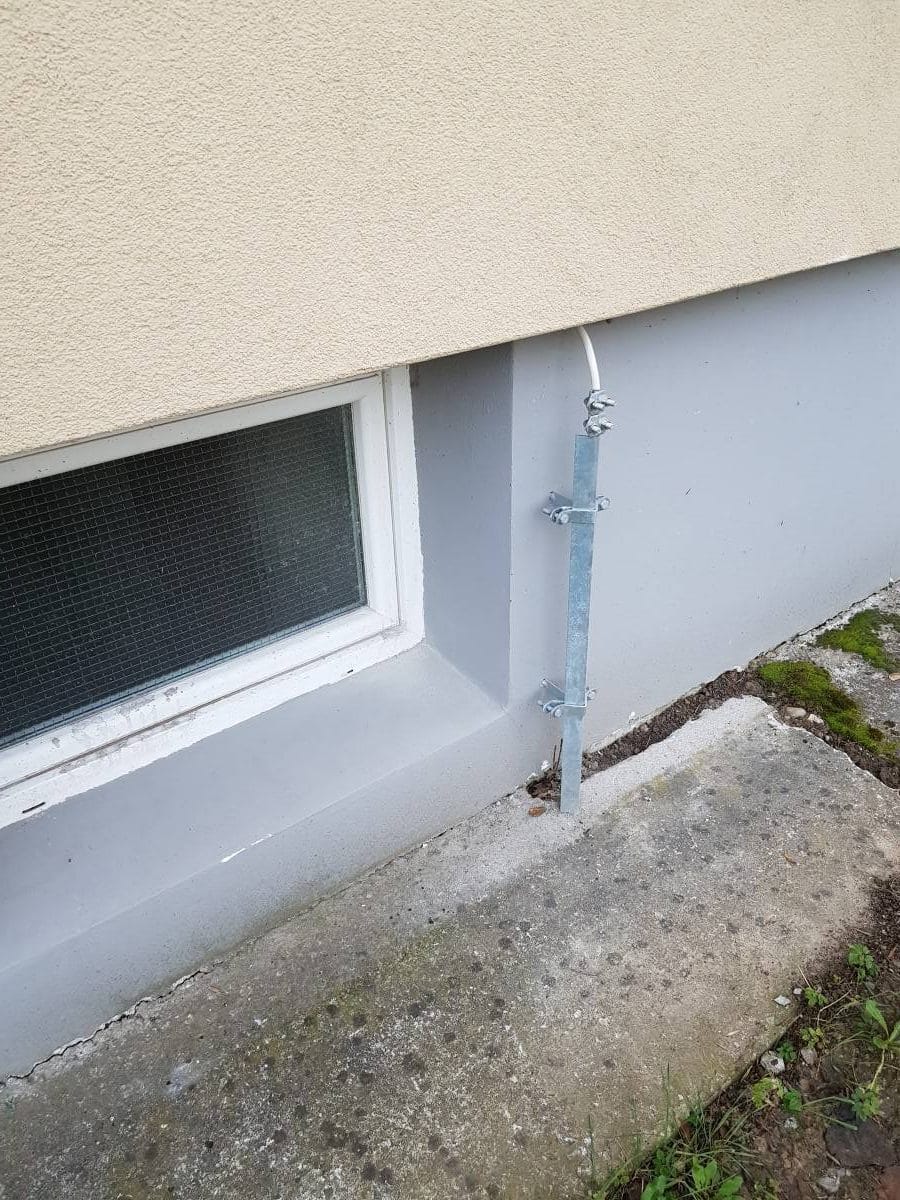

AlMgSi s PVC izoláciou
AlMgSi s PVC izoláciou
AlMgSi s PVC izoláciou
AlMgSi s PVC izoláciou
AlMgSi s PVC izoláciou
AlMgSi s PVC izoláciou
AlMgSi s PVC izoláciou
AlMgSi s PVC izoláciou

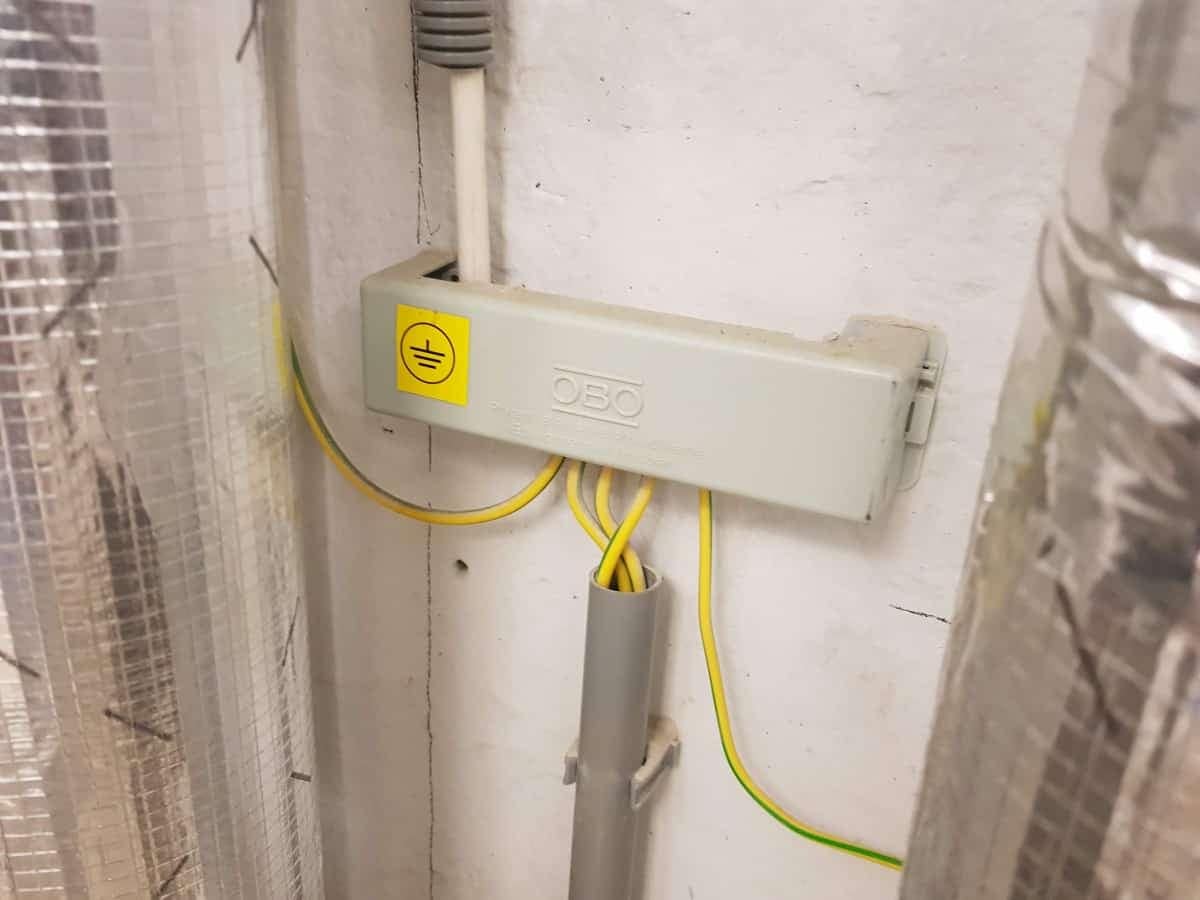

HUS a AlMgSi s PVC izoláciou
HUS a AlMgSi s PVC izoláciou
izolovaný AlMgSi s PVC
izolovaný AlMgSi s PVC
